MONTAGEANLEITUNG:

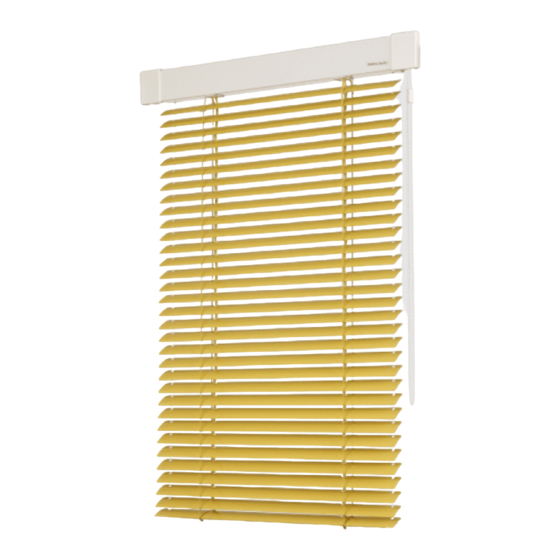

JALOUSIEN HIT
MONTAGE
Die Montage soll ausschließlich nach dieser Anleitung erfolgen, dadurch werden unnütze Montagefehler, bzw. andere mit
denen zusammenhängende Unannehmlichkeiten vermieden.
HILFSMITTEL FÜR DIE MONTAGE:
•
Bohrmaschine, Bohrer
•
Kreuzschlitz-Schraubenzieher
•
Messer, Schere, Zange
zur Befestigung der
Jalousie
Schraube 3,9x16; 3,9x22
Bohrer Ø
2,5 mm
KONTROLLE:
• vor der Montage wird empfohlen, eine Kontrolle allerTeile bei der Warenanlieferung durchzuführen,
dadurch werdeneventuelle Probleme vermieden. Eventuelle Mängel, bzw. Anmerkungen bezüglich der Montage oder der Jalousie
selbst, sind an den Hersteller zu richten.
MONTAGE VON JALOUSIEN MIT KETTENSTEUERUNG:
• die Jalousie ist auf keinen Fall vor der Montage auszurollen
• die Jalousie im Fensterflügel kontrollieren, ob die Maße der Fensterbreite entsprechen
• dann kontrollieren, ob die Bedienung an der richtigen Seite angebracht ist, bei Bedarf kann die Bedienung umgestelltwerden, jedoch
erst nachvorheriger Schulung
• in Abhängigkeit von der Tiefe und Form des Glasleiste wird die Jalousie dann eventuell mit Unterlagen untersetzt
• die Jalousie ist zu dem Fensterrahmen mit zwei oder vier Schrauben aufzuschrauben, bei Plastikfenstern jedoch nur indie Glasleiste
je nach der Größe der Jalousie, so dass der Fensterflügel nicht beschädigt wird
• in den unteren Teil des Glasleiste werden von oben Bohrlöcher für die Spannstifte der in den Seitenplatten
geführtenFührungsschnüren gebohrt, hier werden die Schnüren gespannt, die restlichen
Enden werden abgeschnitten und die bestehenden Enden werden dann in die Oberschiene der Jalousie eingesteckt
• die Platten sind mit Dekoschutz abzudecken
• den Kettenhalter in die Glasleiste befestigen (bei Plastikfenstern)
• Funktionsfähigkeit der Jalousie prüfen
zur Befestigung des
Kettenhalters
3,9x16
2,5mm
Bohrung für Spannstift
3,2 mm für Plastikfenster und Alu-Fenster, 3
mm für Holzfenster
