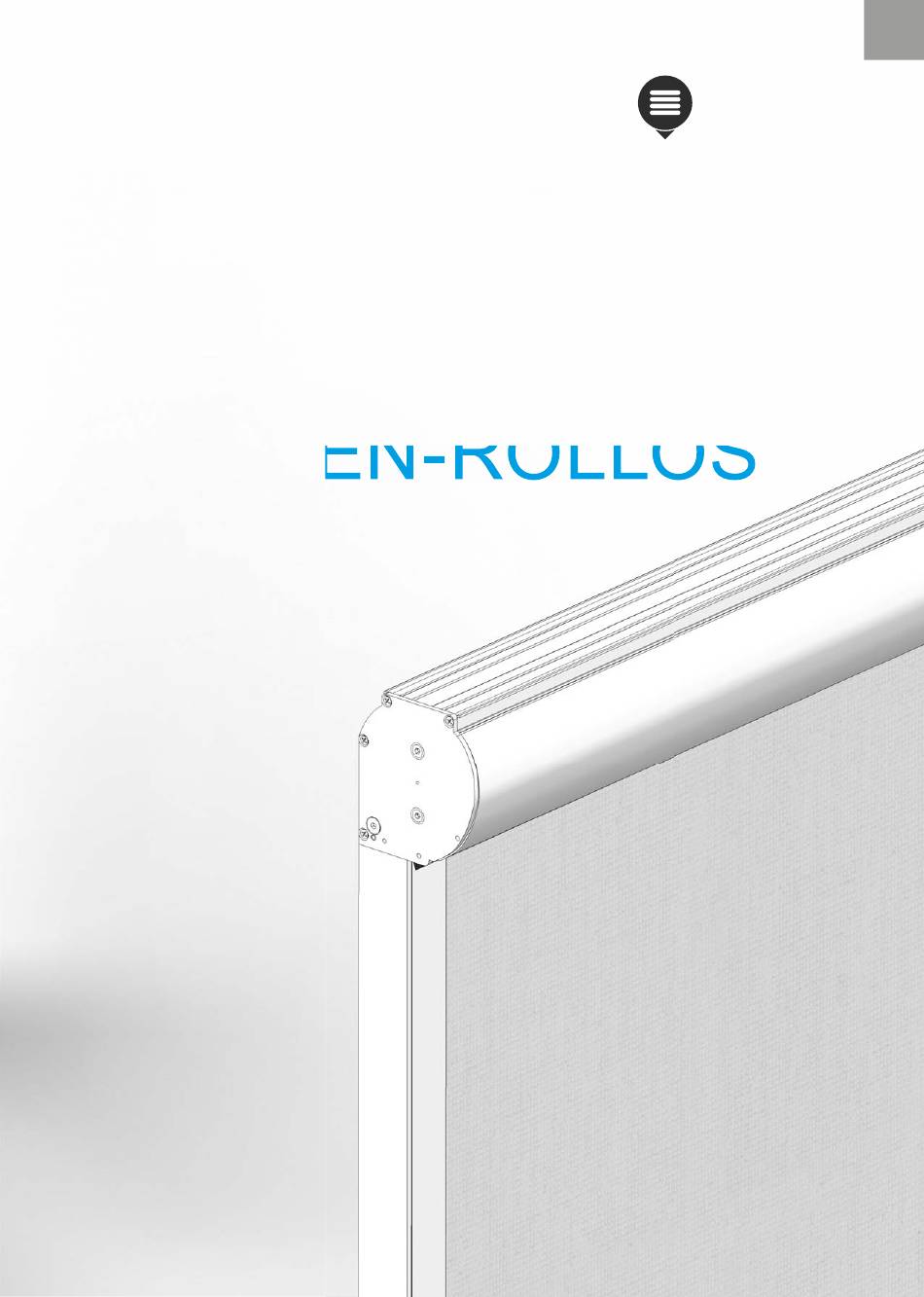

- Seite 1 Labona TECHNISCHES HANDBUCH SCREEN-ROLLOS...
-
Seite 2: Produkt - Ce-Zeichen

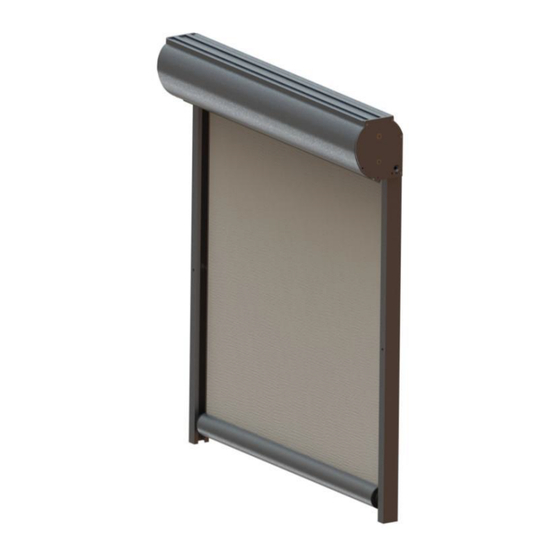

SCREENROLLOS Produkt - CE-Zeichen... - Seite 3 SCREENROLLOS SCREEN GW Einfaches modernes und stilgerechtes Aussehen, Schattenspenden in Innen- sowie Außenräumen, Seitenführung mithilfe eines Seils oder einer Führungsleiste, Farbenausführung der Konstruktion gemäß des Farbenmusterbuchs RAL...
-
Seite 4: Spezifikation
SCREENROLLOS SCREEN GW Grundlegende Produktspezifi kation Betätigung Sie dient das Heraufziehen und Herablassen des Screenrollos. Kurbel - Dehnung der Betätigungsstange ins Innere wird mit Durchführung und Sechskante Stange unter den Winkel zwischen 45° und 90° Grad erfolgen. (Farbliche Durchführung: grau/elox) Motor - Betätigungsmöglichkeit mittels des Sonnen-/Windsensors gegebenenfalls mit der Fernbedienung oder dem Schalter. -
Seite 5: Betätigung - Kurbel
SCREENROLLOS Betätigung - Kurbel MR 025/1 ZP0060 ZP0064/1 ZP0064 ZP0061 ZP0009 ZP0081 P 150/7 P 150/6 A 67/12 2-00732-XXXX-A Position Bezeichnung Abkürzung Zeichnungsnummer Kurbel, komplett P 150/6 2-00859-0000 Kurbel, komplett für ZIP P 150/7 2-00868-0000 Abdeckung für Welle 78mm, 4-kant ZP0063 6-011515-0000 Abdeckung für Welle 78mm, 4-kant... -
Seite 6: Betätigung - Motor
SCREENROLLOS Betätigung - Motor 101 - 803, 2101 - 2601 MR 091/06 MR 091/10 MR 091/15 ZP0084 ZP0085 ZP0086 PR0130 PR0128 PR0126 PR0333 PR0334 PR0335 1000, 2931 PR0339 ZP 0008 PR0340 1041 PR0341 A 710/2 1040 2901 A 700/9 ZP 0068 1050 XY 00011 1012, 2921... - Seite 7 SCREEN GW AUSMESSUNG AUSMESSUNG Die Screenrollos SCREEN GW können sowohl in die Öff nung, als auch vor die Öff nung angeordnet, an die Decke oder Wand montiert werden. Die Breite und Höhe eines Screenrollos wird wie folgt gemessen: B …… Breite (mm) a) Befestigung in die Öff nung...
-
Seite 8: Montage
SCREENROLLOS SCREEN GW MONTAGE MONTAGE Die Montage der Rollos darf nur von einem qualifi zierten Personal vorgenommen werden, welches in der Lage ist, die nach- stehenden Instruktionen unter Berücksichtigung der Sicherheit ordnungsgemäß zu beachten. Haupttätigkeiten: 1) Vorbereitung der Wände, Decken oder einer anderen Konstruktion für die Montage der Rollos mithilfe von ortsveränderlichen Bohrmaschinen und Schraubenziehern;... -
Seite 9: Montage An Die Decke
SCREENROLLOS SCREEN GW MONTAGE MONTAGE AN DIE DECKE Markieren Sie die Position der zu bohrenden Öff nungen und berücksichtigen Sie folgende Faktoren: - bei oberen Kästen mit einer Breite bis zu 4,0 m reichen zwei Konsolen (6), die in einem Abstand von 15-20 cm von jedem Ende montiert werden sollen. - Seite 10 SCREENROLLOS SCREEN GW MONTAGE MONTAGE AN DIE WAND MITHILFE VON KONSOLEN MIT DEM PROFIL „L“, KASTEN – CT105 Markieren Sie die Position der Konsolen „L“ und der zu bohrenden Öff nungen. Bei den oberen Kästen mit einer Breite bis zu 1,5 m genügen zwei Konsolen, die in einem Abstand bis zu 15-20 cm von beiden Enden entfernt zu montieren sind.
- Seite 11 SCREENROLLOS SCREEN GW MONTAGE MONTAGE DER FÜHRUNGSLEISTEN Zuerst montieren Sie den Kasten an die Decke / Wand und anschließend die Führungsleisten. Beim Model GW ist nur ein Model der Führungsleisten im Angebot enthalten, und zwar der Typ GC20. Die Leiste wird mit gemäß der Bestellung vorgebohrten Öff nungen geliefert, und zwar von der Front oder von der Seite.
- Seite 12 SCREENROLLOS SCREEN GW MONTAGE MONTAGE DER SEILE BEI DEN ROLLOS MIT EINEM KASTEN Die Stahlseile Ø 4 mm werden auf entsprechende Länge zugeschnitten mit aufgepresstem Gewin- de-Endstück geliefert. Die genaue Konfi guration der Seile kann sich entsprechend des konkreten Projekts unterscheiden. Nach der Montage des oberen Kastens ziehen Sie das Seil durch die Be- festigungswalze am Seitenteil durch und sichern es mit der Schraube.
- Seite 13 SCREENROLLOS SCREEN GW MONTAGE MONTAGE IM AUSSENRAUM MIT DER DURCHFÜHRUNG DURCH DIE WAND Bei einem mit einer Durchführung durch die Wand und einer Kurbelstange montierten Außenrollo muss zuerst die Position der Öff nung für eine viereckige Stange mit einer Länge von 30 cm sorgfältig berechnet werden (15).
- Seite 14 SCREENROLLOS Kurbel – gerade Variante (K) Kurbel mit Rollo bei Lieferung verbunden...
