TECHNISCHES HANDBUCH

Werbung

loading

Verwandte Anleitungen für Labona JAPANISCHE

Inhaltszusammenfassung für Labona JAPANISCHE

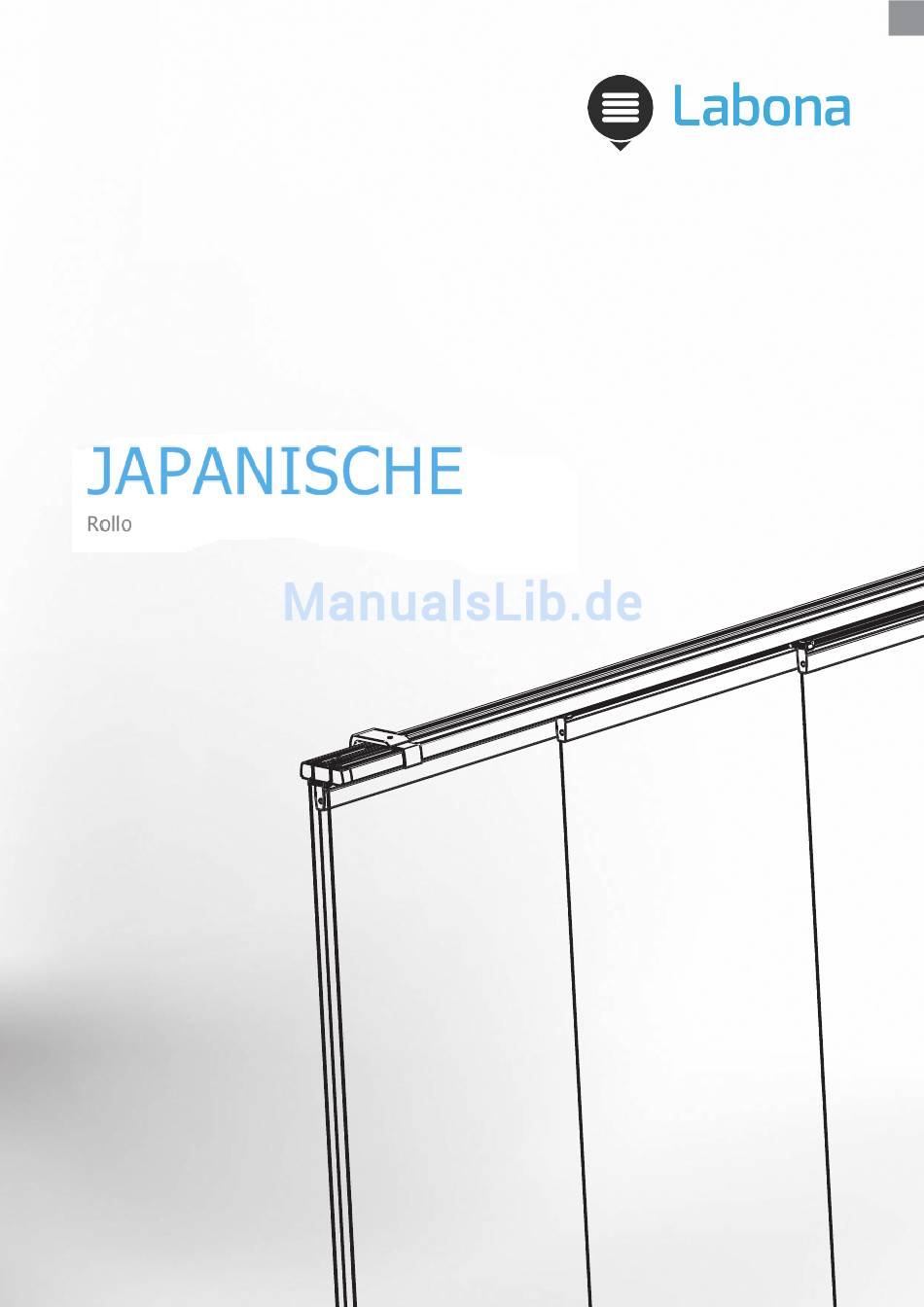

  • Seite 1 TECHNISCHES HANDBUCH...
  • Seite 2 Inhalt – Flächen vorhänge Grundlegende Produktspezifi kation 4 - 7 Motorbetätigung 8 - 10 Vermessungsanleitung Sicherheitselemente laut Norm EN 13120+A1; EN 16 433; EN 16 434 Eine Marke, die eine langjährige Tradition, unzählige Investitionen in die eigene Entwicklung, die Verwendung von Qualitätswerkstoff en, die technologische Reife, die zuverlässige Arbeit mehrerer Hunderten Mitarbeiter und viele weitere Parameter symbolisiert, die eine Gesamtheit bilden - das Finalprodukt der ISOTRA.

  • Seite 3: Flächen Vorhänge

    FLÄCHEN VORHÄNGE Flächen vorhänge Originaldesign für die komplexe Verfinsterung ohne Rücksicht auf die Fenster- oder Flügelanzahl Alternative zu Rollos und Jalousien Profile aus extrudiertem Aluminium in weißer oder silberner Farbe Breite Auswahl an Stoffen verschiedener Dekore und Werkstoffe Elektrische Betätigungsmöglichkeit...

  • Seite 4: Grundlegende Produktspezifi Kationen

    Flächen vorhänge Grundlegende Produktspezifi kationen Schnurbetätigung / Stabbetätigung 112-115 91-92 81-82 JP-PTC11 JP-PTC32 JP-PTC31 131-134 JP-PTC12 JP-PTC1 JP-PTC13 JP-PTC14 60-69 121-125 JP-PT26 JP-V14-HTK-20 JP-V14-HTK-20-G JP-V13SUM 200-394 2-00585-XXXX-B Detail A Detail B 131-134 JP-PTC18 JP-PTC15 JP-PTC29W 50-59 102-105 50-59 JP-PTC07 JP-PTC08 50-59 JP-PTC09 JP-PTC10...
  • Seite 5 Set-Paneel Oberträger + Halter Deckenrillen JP-PTC17C2 JP-PTC21 JP-PTC17C3 JP-PTC22 JP-PTC17C4 JP-PTC23 JP-PTC17C5 JP-PTC24 Konsolen für die Montage an die Wand JP-PTC17WB-45 JP-PTC17W-23...
  • Seite 6 Motorbetätigung Motorbetätigung 2-00758-0000 Position Bezeichnung Abkürzung Zeichnungsnummer Motor - links weiß JP-ABC-04-LW 6-009327-0000 Fernsteuerung mit Halter - silber JP-ABC-01-S 6-009326-0000 Fernsteuerung mit Halter - weiß JP-ABC-01-W 6-009325-0000 Kabel mit Stecker JP-ABC-10-W 6-009328-0000 Adapter ABC-11-W1 6-008801-0000 Batterie Paket - weiß (1,5V) JP-ABC-13-W 6-009330-0000 Batterie 1,5V - AA...
  • Seite 7 Erstanwendung - Programmieren Den Motor über den Adapter 12-24V DC / 0,6A ans Netz schließen und Bedienung Einstellung von Endanschlägen Es ist nötig, dass sich die Paneele zuer- st in Richtung zum Motor bewegen. Durch die Betätigung der Program- miertaste am Motor kommt es zur Programmiertaste Änderung der Bewegungsrichtung der Paneele.
  • Seite 8 FLÄCHEN VORHÄNGE Flächen vorhänge Vermessungsanleitung Standard Ausmessung Die japanischen Flächenvorhänge sind zur Montage in die Festeröff nung (Decke) oder vor die Fensteröff nung (Wand) bestimmt. B: Gesamtbreite der Wand (mm) Wir stellen die japanischen Panelwände mit einer Genauigkeit von 1 mm von der Breite 1000 mm bis zu 5800 mm mit einer Toleranz von ±...
  • Seite 9 Trägermontage Endmontage von Paneelen...
