Labona SYSTEM 25 Montageanleitung

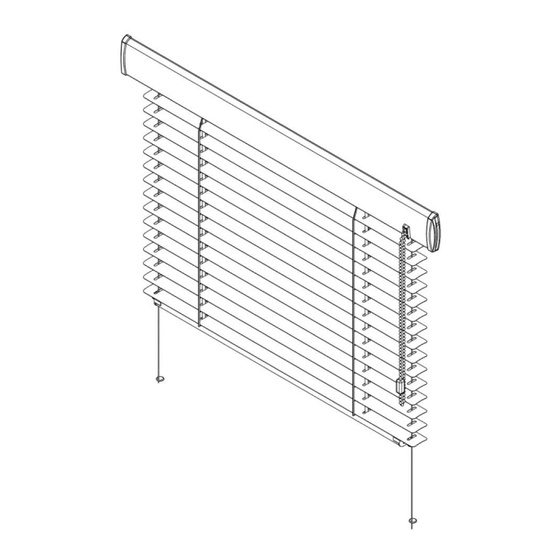

Labona
SYSTEM 25
H
1. AUSMESSUNG
DIE BREITE UND HÖHE

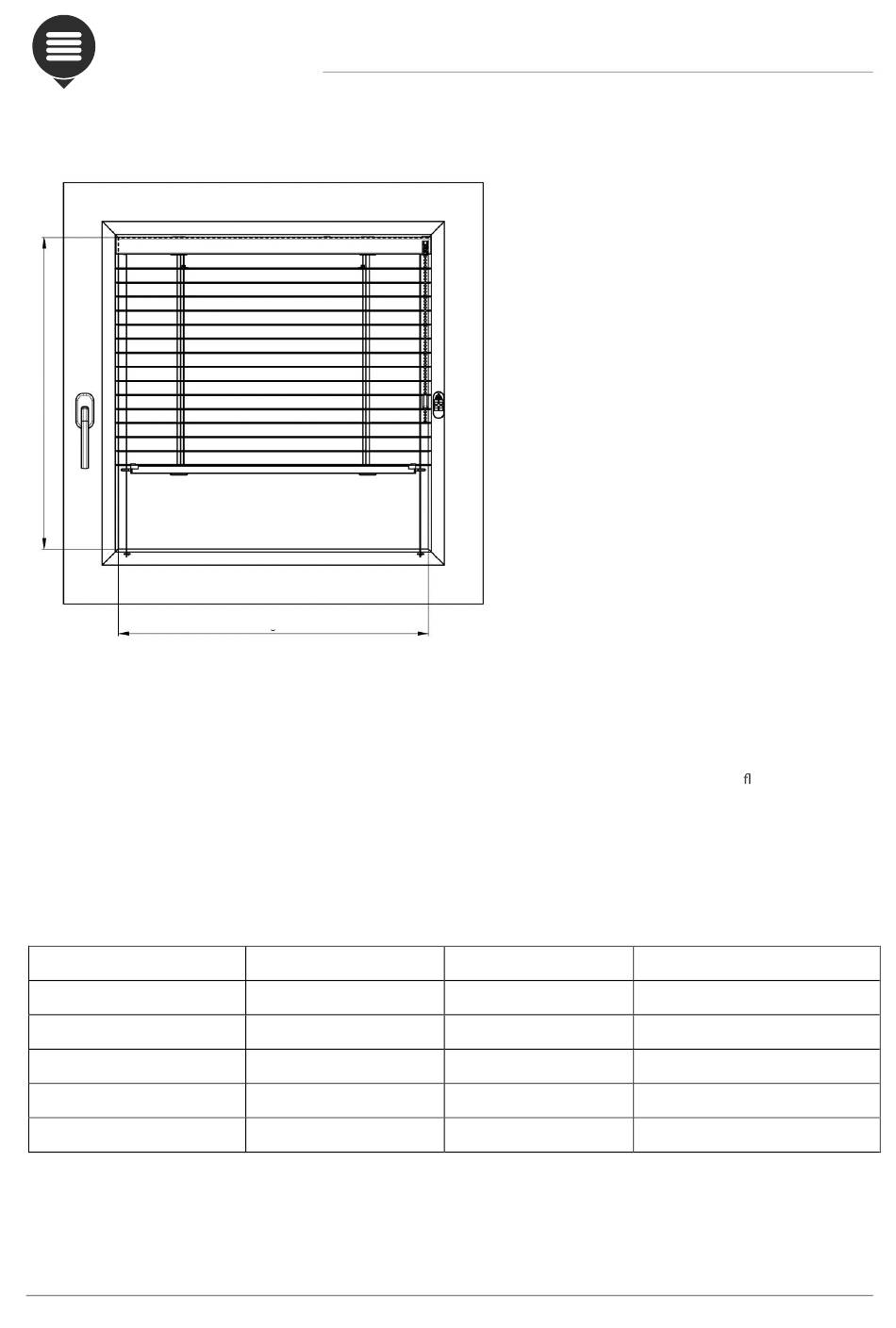

B ... (Breite) Die Breite wird dicht am Glas von der linken Innenkante der Glasleiste zu der rechten Innenkante der Glasleiste
samt der eventuellen Gummi- oder Silikondichtung gemessen. Die Messung erfolgt an drei Punkten des Fenster ügels: oben, in
der Mitte und unten, zur Herstellung und Bestellung der Jalousie wird das geringste gemessene Maß genommen. Die Breite der
Jalousie SYSTEM25 ist in Tabelle, mit Toleranz von ± 1 mm hergestellt. Maße außerhalb der festgelegten Höchstgrenzen
müssen mit dem Hersteller besprochen werden.
H ... (Höhe) wird ähnlich wie die Breite an drei Punkten samt Dichtung gemessen. Diesmal wird jedoch das größte gemessen
Maß genommen und in da s Bestellformular eingetragen. Die Höhe der Jalousie SYSTEM25
mm hergestellt. Maße außerhalb der festgelegten Höchstgrenzen müssen ebenfalls mit dem Hersteller besprochen werden.
Type of product
System25 Schnur
System25 Kette
System25 Kurbel
System25 Textilband Motor
System25 Schnur Motor
T ... (Tiefe) Es wird die Tiefe der Glasleiste im Anschluss auf die Verwendung der Distanzunterlagen unter die
Plastikjalousiehalter gemessen. Es wird nicht zwischen der linken und rechten Unterlage unterschieden.
Ausgabedatum: 1. 9. 2014
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
H
DER JALOUSIE WIRD FOLGENDERMAßEN GEMESSE
Breite (von - bis, mm)
300 – 2000
300 – 2000
300 – 2000
400 – 2000
600 - 2000
N:
Höhe (von – bis, mm)
300 – 2200
300 – 2200
300 – 2200
300 – 2200
300 – 2200
ist in Tabelle, mit Toleranz von ± +20
Max. garantierte Fläche
2,5
2,5
2,5
4,4
4,4
2
(m )
1
