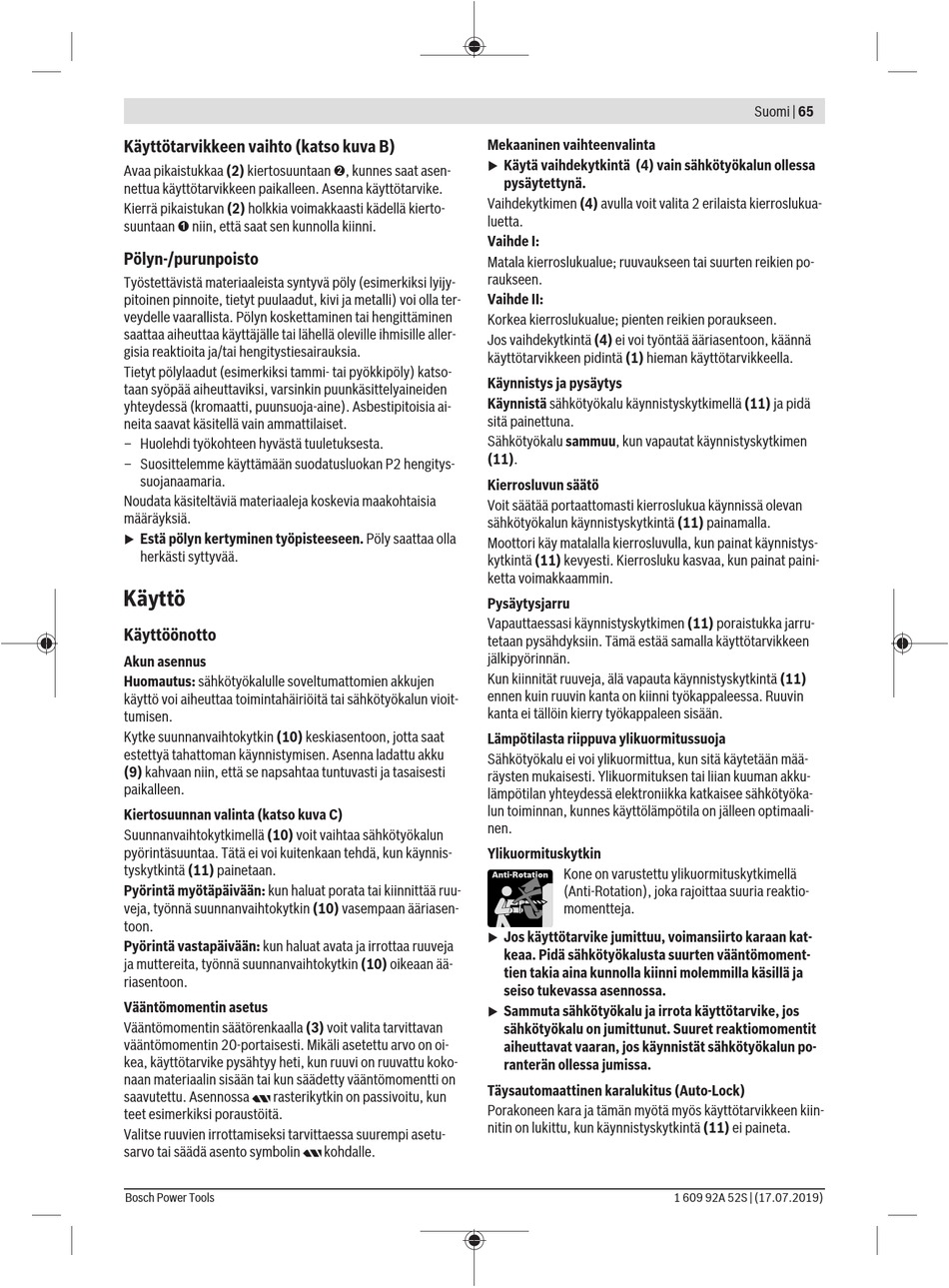

Käyttöönotto - Bosch EasyDrill 12-2 Originalbetriebsanleitung

Käyttötarvikkeen vaihto (katso kuva B)
Avaa pikaistukkaa (2) kiertosuuntaan ➋, kunnes saat asen-
nettua käyttötarvikkeen paikalleen. Asenna käyttötarvike.
Kierrä pikaistukan (2) holkkia voimakkaasti kädellä kierto-
suuntaan ➊ niin, että saat sen kunnolla kiinni.
Pölyn-/purunpoisto
Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy-
pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter-
veydelle vaarallista. Pölyn koskettaminen tai hengittäminen
saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille aller-
gisia reaktioita ja/tai hengitystiesairauksia.
Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katso-
taan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden
yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia ai-
neita saavat käsitellä vain ammattilaiset.
– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan P2 hengitys-
suojanaamaria.
Noudata käsiteltäviä materiaaleja koskevia maakohtaisia
määräyksiä.
Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla
u
herkästi syttyvää.
Käyttö
Käyttöönotto
Akun asennus
Huomautus: sähkötyökalulle soveltumattomien akkujen
käyttö voi aiheuttaa toimintahäiriöitä tai sähkötyökalun vioit-
tumisen.
Kytke suunnanvaihtokytkin (10) keskiasentoon, jotta saat
estettyä tahattoman käynnistymisen. Asenna ladattu akku
(9) kahvaan niin, että se napsahtaa tuntuvasti ja tasaisesti
paikalleen.
Kiertosuunnan valinta (katso kuva C)
Suunnanvaihtokytkimellä (10) voit vaihtaa sähkötyökalun
pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnis-
tyskytkintä (11) painetaan.
Pyörintä myötäpäivään: kun haluat porata tai kiinnittää ruu-
veja, työnnä suunnanvaihtokytkin (10) vasempaan ääriasen-
toon.
Pyörintä vastapäivään: kun haluat avata ja irrottaa ruuveja
ja muttereita, työnnä suunnanvaihtokytkin (10) oikeaan ää-
riasentoon.
Vääntömomentin asetus
Vääntömomentin säätörenkaalla (3) voit valita tarvittavan
vääntömomentin 20-portaisesti. Mikäli asetettu arvo on oi-
kea, käyttötarvike pysähtyy heti, kun ruuvi on ruuvattu koko-
naan materiaalin sisään tai kun säädetty vääntömomentti on
saavutettu. Asennossa rasterikytkin on passivoitu, kun
teet esimerkiksi poraustöitä.
Valitse ruuvien irrottamiseksi tarvittaessa suurempi asetu-
sarvo tai säädä asento symbolin
Bosch Power Tools
Mekaaninen vaihteenvalinta
u
Vaihdekytkimen (4) avulla voit valita 2 erilaista kierroslukua-
luetta.
Vaihde I:
Matala kierroslukualue; ruuvaukseen tai suurten reikien po-
raukseen.
Vaihde II:
Korkea kierroslukualue; pienten reikien poraukseen.
Jos vaihdekytkintä (4) ei voi työntää ääriasentoon, käännä
käyttötarvikkeen pidintä (1) hieman käyttötarvikkeella.
Käynnistys ja pysäytys
Käynnistä sähkötyökalu käynnistyskytkimellä (11) ja pidä
sitä painettuna.
Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen
(11).
Kierrosluvun säätö
Voit säätää portaattomasti kierroslukua käynnissä olevan
sähkötyökalun käynnistyskytkintä (11) painamalla.
Moottori käy matalalla kierrosluvulla, kun painat käynnistys-
kytkintä (11) kevyesti. Kierrosluku kasvaa, kun painat paini-
ketta voimakkaammin.
Pysäytysjarru
Vapauttaessasi käynnistyskytkimen (11) poraistukka jarru-
tetaan pysähdyksiin. Tämä estää samalla käyttötarvikkeen
jälkipyörinnän.
Kun kiinnität ruuveja, älä vapauta käynnistyskytkintä (11)
ennen kuin ruuvin kanta on kiinni työkappaleessa. Ruuvin
kanta ei tällöin kierry työkappaleen sisään.
Lämpötilasta riippuva ylikuormitussuoja
Sähkötyökalu ei voi ylikuormittua, kun sitä käytetään mää-
räysten mukaisesti. Ylikuormituksen tai liian kuuman akku-
lämpötilan yhteydessä elektroniikka katkaisee sähkötyöka-
lun toiminnan, kunnes käyttölämpötila on jälleen optimaali-
nen.
Ylikuormituskytkin
u
u
Täysautomaattinen karalukitus (Auto-Lock)
Porakoneen kara ja tämän myötä myös käyttötarvikkeen kiin-
nitin on lukittu, kun käynnistyskytkintä (11) ei paineta.
kohdalle.
Käytä vaihdekytkintä (4) vain sähkötyökalun ollessa
pysäytettynä.
Kone on varustettu ylikuormituskytkimellä
(Anti-Rotation), joka rajoittaa suuria reaktio-
momentteja.
Jos käyttötarvike jumittuu, voimansiirto karaan kat-
keaa. Pidä sähkötyökalusta suurten vääntömoment-
tien takia aina kunnolla kiinni molemmilla käsillä ja
seiso tukevassa asennossa.
Sammuta sähkötyökalu ja irrota käyttötarvike, jos
sähkötyökalu on jumittunut. Suuret reaktiomomentit
aiheuttavat vaaran, jos käynnistät sähkötyökalun po-
ranterän ollessa jumissa.
1 609 92A 52S | (17.07.2019)
Suomi | 65
