Bedienungsanleitung RTM MP Plus

2 Systembeschreibung

Das RTM MP von FMS wurde entwickelt um produktions-relevante Parameter in
Drahtverseilmaschinen effizient und mit höchster Präzision zu messen, auszuwerten
und zu übertragen (speziell ausgelegt für Verlitz- und Bügelschlagverseilmaschinen).
Das System RTM MP besteht aus einer kombinierten Sende- und
Decodierungseinheit, einem Empfänger und weiteren Decodierungsmodulen. RTM MP
nutzt zwei Kraftsensoren um die Drahtspannung von individuellen Litzen und Drähten
zu messen.
Encodersignale und Drahtzugwerte werden gemessen, aufbereitet und über eine 2.4
GHz Funkstrecke zum Empfänger EMGZ 482R.MP gesendet. Die weitere Verarbeitung
der Encoder- und Digitaleingänge findet im Decodierungsmodul EMGZ443MP.R statt.
An dieser Einheit sind alle relevanten Daten für die Antriebe oder für die Steuerung
verfügbar. Ein vollausgerüstetes RTM MP System verarbeitet bis zu 8 digitale
Eingänge, 8 digitale Ausgänge, ein Analogeingang, ein Analogausgang, zwei
Drahtzugüberwachungskanäle und 2 Encodersignale. Letztere können z.B. für die
Regelung von Antrieben oder der Traversensteuerung in einzelnen Abwickelstationen
verwendet werden.

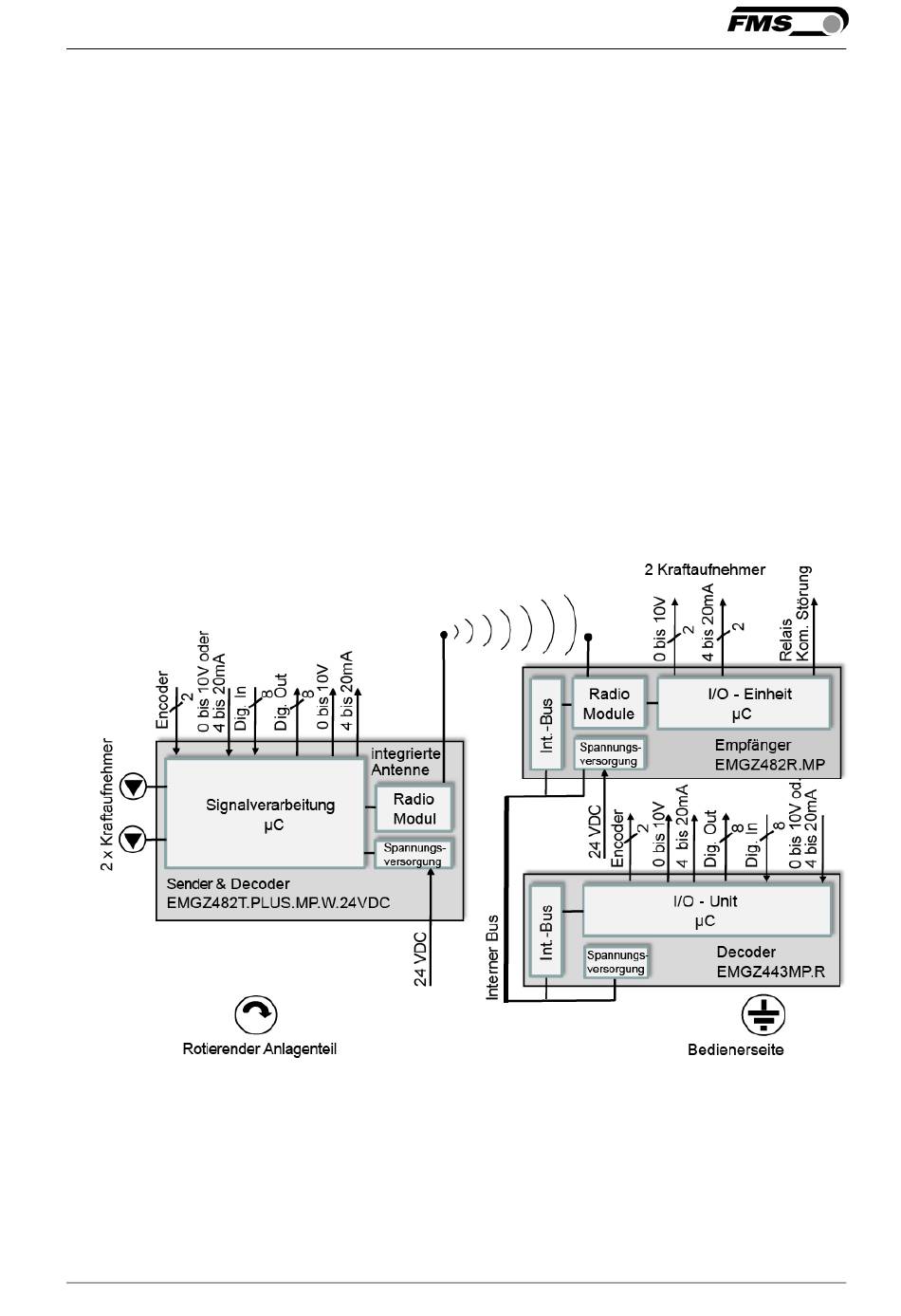

Bild 1: Blockschema des RTM MP-Systems
