Bedienungsanleitung RTM MP System

2 Systembeschreibung

2.1 Funktionsbeschreibung RTM MP System

Das RTM MP von FMS wurde entwickelt um produktions-relevante Parameter in
Drahtverseilmaschinen effizient und mit höchster Präzision zu messen, auszuwerten
und zu übertragen (speziell ausgelegt für Verlitz- und Bügelschlagverseilmaschinen).
Das System RTM MP beinhaltet einen Sender, einen Empfänger und Decodier- und
Kanalerweiterungsmodule sender- und empfängerseitig. RTM MP nutzt zwei
Kraftsensoren um die Drahtspannung von individuellen Drähten zu messen.
Encodersignale und Drahtzugwerte werden gemessen, aufbereitet und über eine 2.4
GHz Funkstrecke zum Empfänger EMGZ 482R.MP gesendet. Die weitere Verarbeitung
der Encoder- und Digitaleingänge findet im Decodierungsmodul EMGZ443MP.R statt.
An dieser Einheit sind alle relevanten Daten für die Antriebe oder für die Steuerung
verfügbar. Ein vollausgerüstetes RTM MP-System verarbeitet bis zu 8 digitale
Eingänge, 8 digitale Ausgänge, ein Analogeingang, ein Analogausgang, zwei
Drahtzugüberwachungskanäle und 2 Encodersignale. Letztere können z.B. für die
Regelung von Antrieben oder der Traversensteuerung in einzelnen Abwickelstationen
verwendet werden.

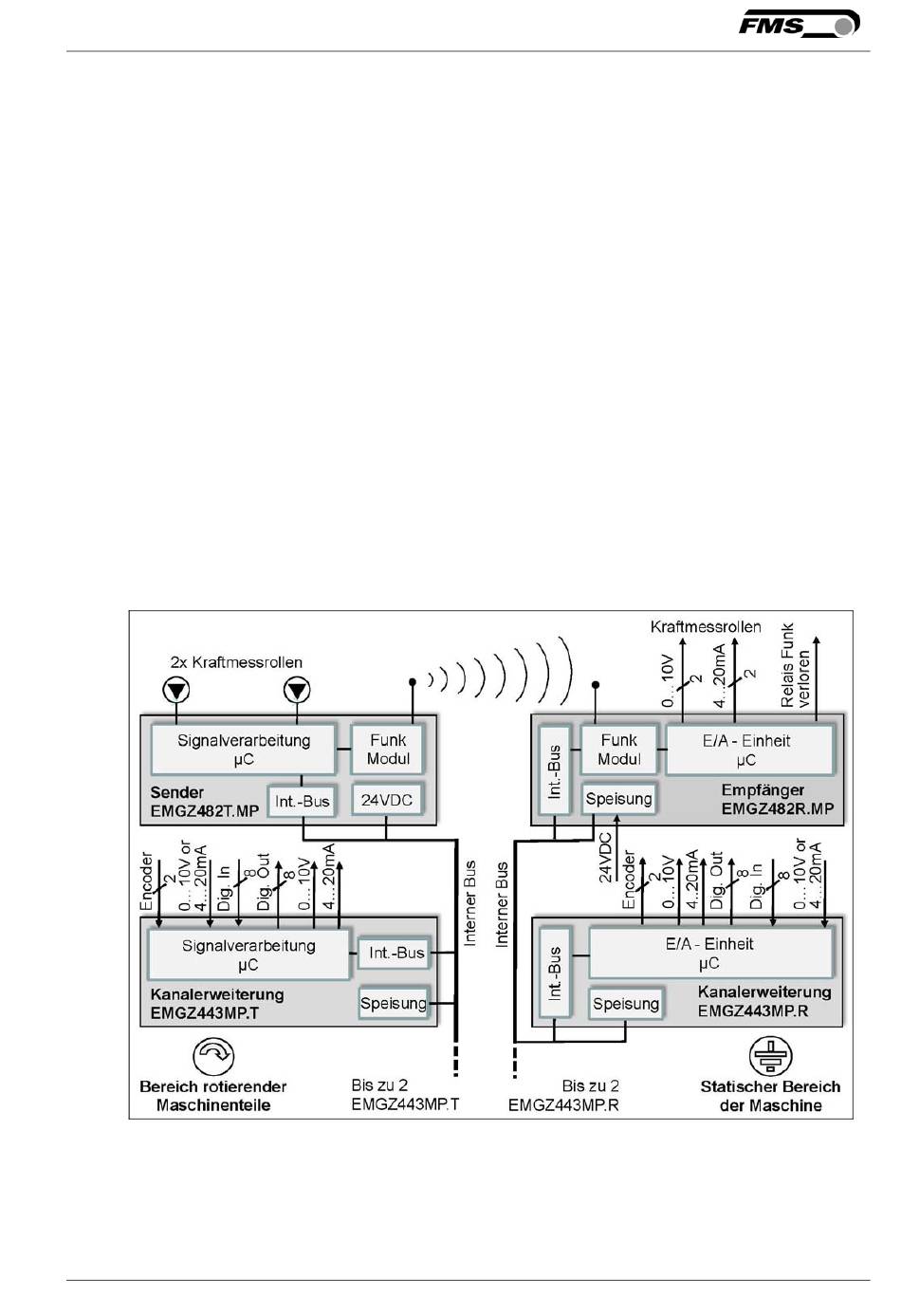

Bild 1: Blockschema des RTM MP -System
