Bedienungsanleitung RTM MP Plus

4 Installation und Verdrahtung

Man montiert die folgende RTM MP-Komponenten auf dem rotierenden

Maschinenteil oder im Bereich wo rotierende Maschinenteile ein Wegführen von

Datenkabel verunmöglichen:

● Sender EMGZ482T.MP.PLUS.W.24VDC

● RMGZ Kraftmessrollen von FMS

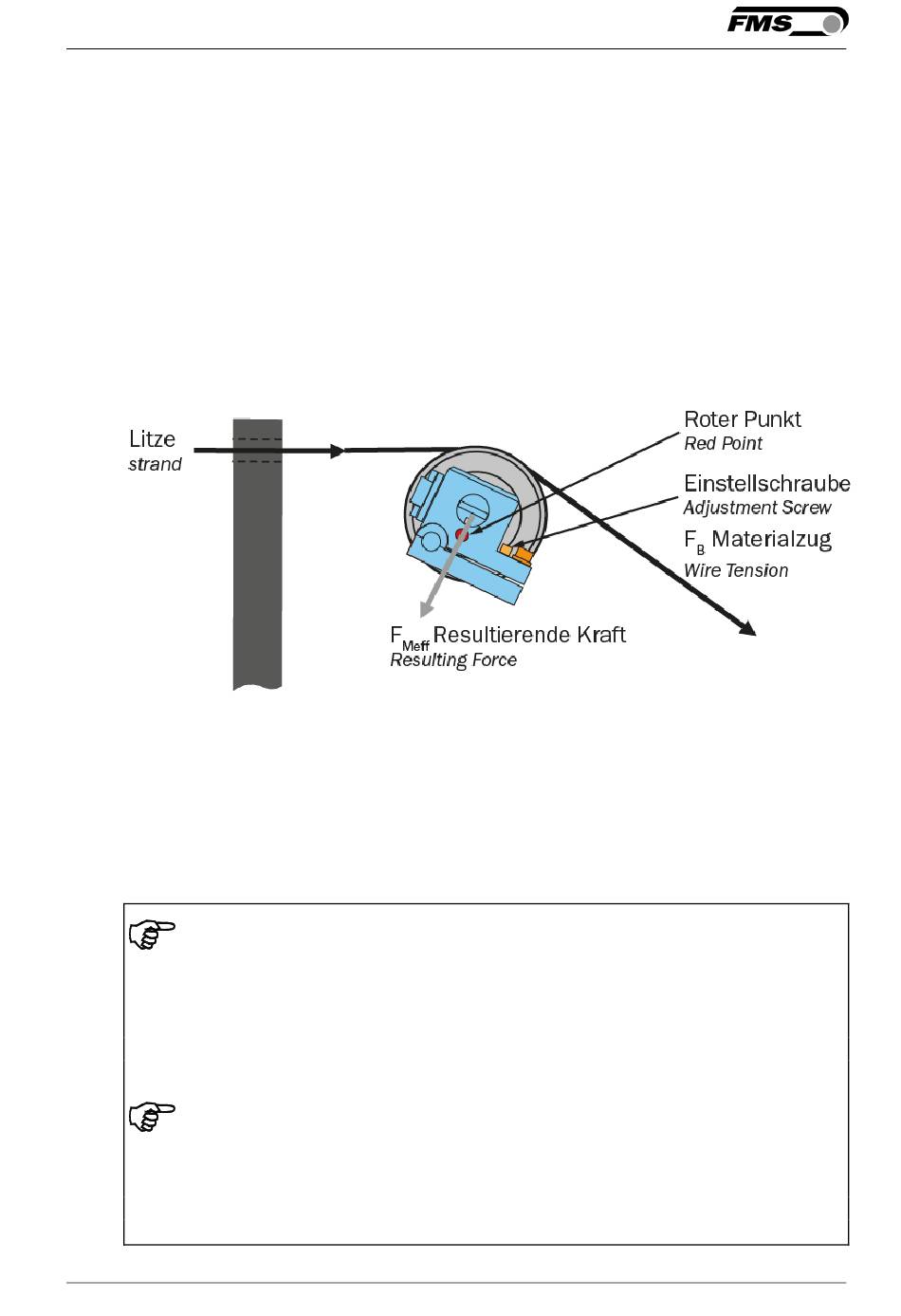

Bild 2: Ausrichten des roten Punktes in statischen Anwendungen

RTM_X42_Red_Point_Allignment_BA_Manua.ai

Der rote Punkt sollte in Richtung der resultierenden Kraft ausgerichtet werden

(siehe Bild 2). Für weitere Informationen zur Montage der Kraftmessrollen

verweisen wir auf die Installation- und Bedienanleitung des entsprechenden

Produkts. Die Installation- und Bedienanleitung sind im Lieferumfang enthaltend.

Hinweis

In rotierenden Anwendungen werden die Kraftmessrollen so installiert, dass eine

Kompensation der Zentrifugalkräfte stattfindet. Bei den RMGZ-Rollen von FMS

wird das dadurch erreicht, dass man den roten Punkt der Kraftmessrolle parallel

zur Drehachse der Verseilmaschine und in Richtung der positiven

Kraftkomponente dreht (siehe Bild 3).

Hinweis

Die korrekte Ausrichtung des Roten Punktes kann nach der Offsetkompensation

und Kalibrierung getestet werden. Wenn die Anzeige einer unbelasteten

Kraftmessrolle in allen Positionen (z.B. in 12 Uhr oder 6 Uhr Position) immer 0 N

ist, ist die Kraftmessrolle korrekt ausgerichtet.

16.08.2017
