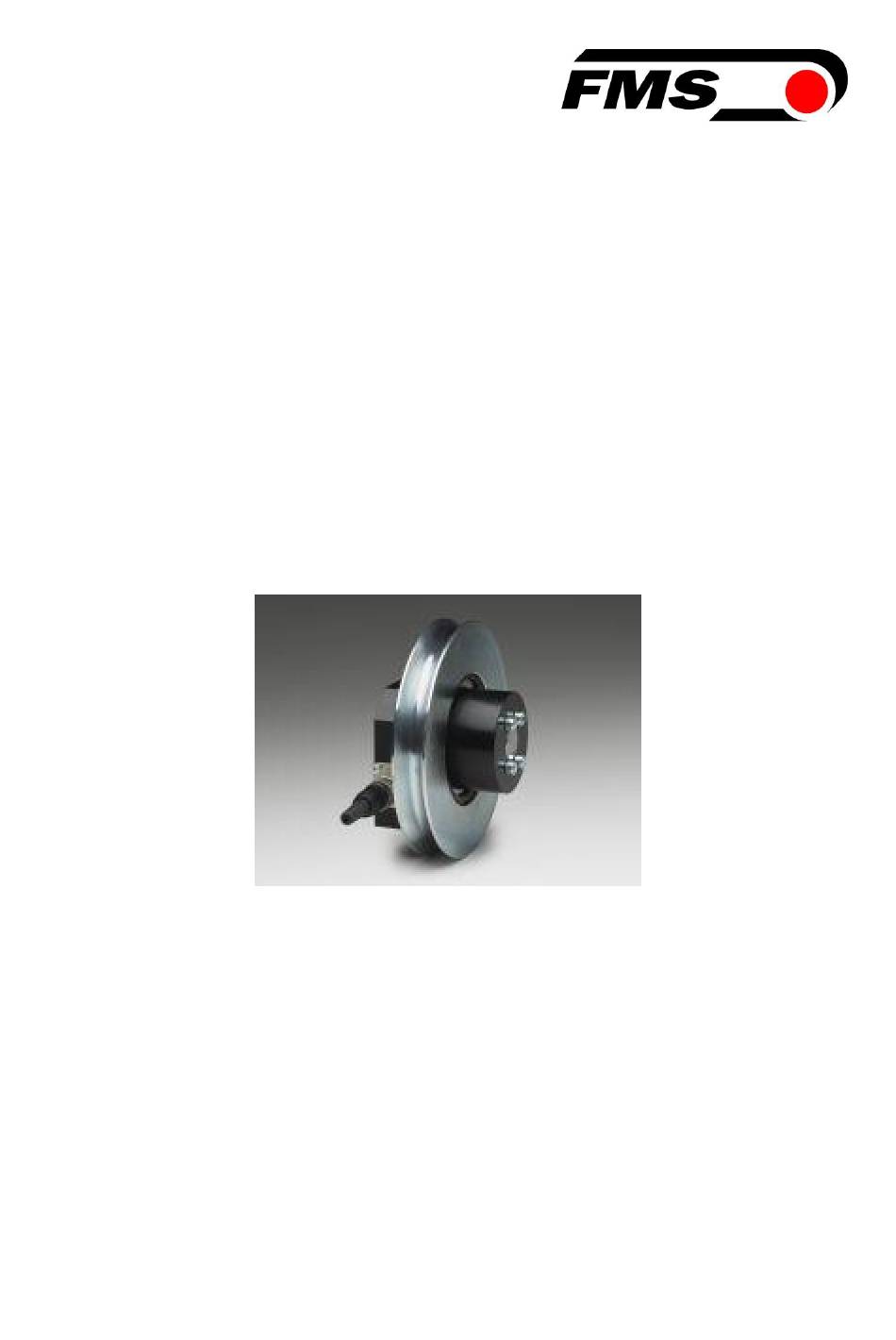

Montageanleitung
Kraftmessrolle RMGZ 300A
Im Sinne der EG-Richtlinien 2006/42, Anhang VI
Version 1.30
05/2015
ff
Diese Bedienungsanleitung ist auch in Englisch erhältlich.
Bitte kontaktieren Sie Ihre nächstgelegene FMS-Vertretung.
This operation manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS RMGZ 300A
Inhaltszusammenfassung für FMS RMGZ 300A
- Seite 1 05/2015 Diese Bedienungsanleitung ist auch in Englisch erhältlich. Bitte kontaktieren Sie Ihre nächstgelegene FMS-Vertretung. This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Montageanleitung RMGZ 300A Inhaltverzeichnis Sicherheitshinweise ................... 3 1.1 Darstellung der Sicherheitshinweise 1.2 Liste der Sicherheitshinweise Allgemeine Daten 2.1 Abmessungen 2.2 Optionen 2.3 Bestellcode 2.4 Lieferumfang Montage ...................... 6 3.1 Montagebedingungen 3.2 Vorbereitung für die Montage der Kraftmessrolle 3.3 Vorbereitung der Maschine 3.4 Montage der Kraftmessrolle... -
Seite 3: Sicherheitshinweise
Montageanleitung RMGZ 300A 1 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall ein- zuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichtein- halten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden. -
Seite 4: Allgemeine Daten
Montageanleitung RMGZ 300A 2 Allgemeine Daten 2.1 Abmessungen Bild 1: Abmessungen RMGZ 300A mit DIN 5-Pol mini Stecker R3000001d RMGZ 300A Produktepalette Sensor Nominalkraft Fliehkraftgrenze RMGZ 315A RMGZ 321A RMGZ 322A RMGZ 325A RMGZ 331A 1000 1) bei einem Seilscheibengewicht von 1 kg... -
Seite 5: Optionen
Montageanleitung RMGZ 300A 2.2 Optionen H14 = Winkelstecher H15 = 180° versetzter Anschlussstecker H21 = Kabelverschraubung H23 = 2 Rillenkugellager 61812 H25 = Anschlussstecker links (Verweis auf Zeichnung Bild 1) 2.3 Bestellcode Bestellcode (Beispiel): RMGZ325A. .H14. .H15 Kraftmessrollentyp Option 1 Option 2 2.4 Lieferumfang... -
Seite 6: Montage
Montageanleitung RMGZ 300A 3 Montage 3.1 Montagebedingungen Das RMGZ 300A ist im Sinne der EG-Richtlinien 2006/42/EG, Artikel 2 als „un- vollständige Maschine“ definiert. Bei der Montage von RMGZ 300A müssen fol- gende Bedingungen erfüllt sein, damit es ordnungsgemäss funktioniert und ohne Beeinträchtigung der Sicherheit und Gesundheit von Personen in eine Maschine... -
Seite 7: Vorbereitung Der Maschine
Montageanleitung RMGZ 300A 3.3 Vorbereitung der Maschine Wenn die RMGZ 300A in einer Verseilanlage eingebaut werden, müssen ver- schiedene Punkte beachtet werden. 1. Um eine Einbaustellung mit kleinstmöglichen Fliehkräften zu gewährleisten, empfiehlt es sich die Kraftmessrollen möglichst nahe an die rotierende Drehachse zu montieren. -
Seite 8: Montage Der Kraftmessrolle
Hinweis In rotierenden Anwendungen werden die Kraftmessrollen so installiert, dass eine Kompensation der Zentrifugalkräfte stattfindet. Bei den RMGZ-Rollen von FMS wird das dadurch erreicht, dass man den roten Punkt der Kraftmessrolle parallel zur Drehachse der Verseilmaschine und in Richtung der positiven Kraftkompo- nente dreht (siehe Bilder 2 und 3). -
Seite 9: Elektrischer Anschluss
Montageanleitung RMGZ 300A 4 Elektrischer Anschluss 4.1 Litzenfarben Sensorkabel mit Kabelverschraubung Bild 4: Anschlussschema RMGZ 300A R156002d Die Verbindung zwischen Kraftmessrolle und Messwertverstärker wird für die Va- riante mit Kabelverschraubung RMGZ300A.H21 mit einem 2x2x0.25mm paar- verseiltem, abgeschirmtem Kabel verdrahtet. Das Kabel ist werkseitig fertig an die Kraftmessrolle angeschlossen. -
Seite 10: Aufbau Und Funktion
Montageanleitung RMGZ 300A 5 Aufbau und Funktion Die Kraftmessrolle RMGZ 300A wurde speziell für die Materialzugmessung an Verseilmaschinen konzipiert. Es können Materialzugmessungen an individuellen Drähten, Litzen, Seilen und Kabeln vorgenommen werden. Die kompakte Bauweise, die zentrierte (ausgewogene) Krafteinleitung des Mate- rials sowie das verwendete Doppel-Biegebalkenprinzip machen diese Messrolle weitgehend resistent gegen Flieh- und Corioliskrafteinflüsse. -
Seite 11: Technische Spezifikation
