Montageanweisung BMGZ021, BMGZ041 und BMGZ061 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden. -
Seite 4: Produktinformationen

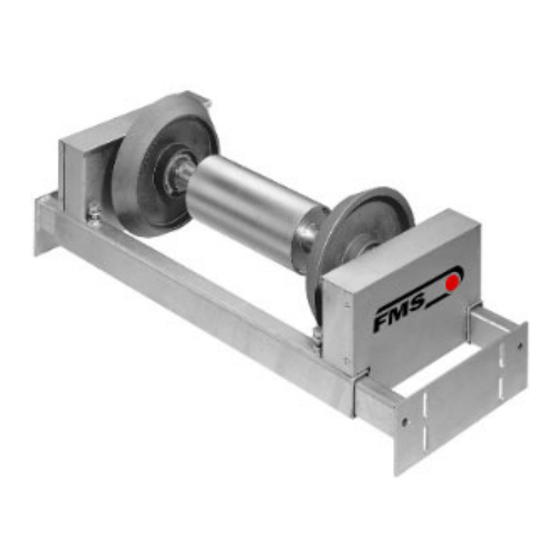

Abbildung 1: Messrolle und Auswerteelektronik BMGZ700_BA_Manual.ai 3.2 Produktbeschreibung FMS-Messrollen für Förderbänder sind für höchste Beanspruchungen und dauerhafte Belastung in mobilen wie stationären Anlagen für schwere Schüttgüter aller Art wie z. B. Kies, Schotter, Kreide, Kohle, Düngemittel, Bauschutt, usw. geeignet. 2 unterschiedliche Bauarten, sowie ein breites Sortiment für unterschiedliche Gurtbreiten bietet Lösungen... -
Seite 5: Funktionsbeschreibung
Zusätzliche Führungen oder Verstrebungen zum Rahmen des Förderbandes, um diese unerwünschten Kräfte abzufangen, sind nicht notwendig und führen zu sehr schlanken Abmessungen. Durch die geringe Einbauhöhe lässt sich die FMS-Messrolle selbst auf engstem Raum, z.B. in mobilen Brechern oder Sortieranlagen, einbauen. Der Messrollenträger ist verstellbar und lässt sich somit an Förderbändern mit... - Seite 6 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 3.6 Bestellcode gemuldete Messrolle Abbildung 3: Bestellcode Messrolle BMGZ021_Datenblatt.indd 3.7 Bestellcode eichfähige Messrolle Abbildung 4: Bestellcode Messrolle BMGZ700_BA_Manual.ai 20.04.2021...
-
Seite 7: Einbauort Der Messrolle
Montageanweisung BMGZ021, BMGZ041 und BMGZ061 4 Montage Messrolle 4.1 Einbauort der Messrolle Beachten Sie folgende Punkte: Die Gurtspannung soll konstant gehalten werden. Möglichst eine Gewichtsspannstation vorsehen. Änderungen der Gurtspannung beeinflussen direkt das Messergebnis. Die Steigung des nur so gross sein, dass das Schüttgut auf dem Band nicht abwärts rutscht. -
Seite 8: Montage Der Messrolle
Montageanweisung BMGZ021, BMGZ041 und BMGZ061 4.2 Montage der Messrolle Prüfen Sie vor der Montage die Ausrichtung und Parallelität der benachbarten Tragrollenstationen Abbildung 6: Montageelemente BMGZ700_BA_Manual.ai Abbildung 7: Montagearten, Kombinationsmöglichkeiten BMGZ700_BA_Manual.ai So können Sie zunächst grob die Einbauhöhe der Messrolle festlegen. - Seite 9 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 Achten Sie darauf, dass die Schrauben hier zunächst ungefähr in der Mitte der jeweiligen Langlöcher befinden. So haben Sie genügend "Luft" um die Feineinstellung vorzunehmen. Nachdem Sie die Höhe eingestellt haben, prüfen Sie die mittige Ausrichtung der Messrolle.
- Seite 10 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 Nun können Sie die Kegel-/ Seitenscheiben (nur BMGZ041) einstellen. Durch Lösen der Gewindestifte können diese seitlich verschoben werden. Abbildung 10: Einstellung Kegelscheiben BMGZ700_BA_Manual.ai Abbildung 11: Ausrichtung mit 2 Schnüren BMGZ700_BA_Manual.ai 4.3 Elektrischer Anschluss (vgl. Bedienungsanleitung BMGZ700-...
- Seite 11 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 Die weisse Ader wird nicht benötigt. Die Abschirmung wird an Klemme 5 angeschlossen. Auf Seite Auswertelektronik wird der Kunststoffmantel auf einer Länge von ca. 25−54 cm entfernt. Die weisse Ader wird nicht benötigt. Die Abschirmung des Kabels muss auf beiden Seiten angeschlossen werden.
-
Seite 12: Auflagen, Richtlinien, Normen, Eichprüfung
Bedienungsanleitung BMGZ750 Die Durchführung der Eichung wird durch den Kunden beauftragt. Die Eichkosten werden durch den Kunden getragen. FMS empfiehlt vorgängig mit dem Eichmeister den gesamten Prüfablauf und die benötigten Vorkehrungen / Mittel abzuklären. Bei der Eichprüfung werden Kontrollwägungen vom gewogenen Material durchgeführt. -
Seite 13: Eichbedingungen, Eichprüfung
Gurtspannungseinflüsse minimiert werden. Die Förderbandwaage darf nur in einem gerade geführten Bandstück mit konstanter Muldung montiert werden. 5.6.2 Gurt‐ und Materialführung – Empfehlung FMS Die Bandführung muss ein seitliches Abwandern des Gurtes verhindern. Zusätzliche, seitliche Führungsrollen, sowie Materialführungen dürfen im Bereich der Messstrecke nicht eingebaut werden. - Seite 14 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 5.6.4 Rollenabstand bei der Messstrecke – Vorgabe FMS Der Rollenabstand für die Messstrecke wird anhand der Spezifikationen von FMS vorgegeben und muss eingehalten werden. Diese Stecke liegt üblicherweise im Bereich 0.5 bis 2 m. Die Messstrecke sollte mindestens 3‐4 Gurtbreiten von der Entmuldungsstrecke entfernt sein.
-
Seite 15: Elektrischer Anschluss Bmgz061
Wenn die Auswerteelektronik abgeschaltet wird oder ausfällt, so muss das Förderband angehalten oder ein akustisches oder optisches Signal ausgegeben werden. FMS stellt dazu an der Elektronik einen digitalen Ausgang (BMGZ OK) zur Verfügung. Das Relais 6 „BMGZ OK“ (Klemmen 219/220) ist immer geschaltet, falls die Auswertelektronik eingeschaltet ist und kein Fehler ansteht. -
Seite 16: Abmessungen
Montageanweisung BMGZ021, BMGZ041 und BMGZ061 6 Abmessungen Abbildung 15: Abmessungen BMGZ021 BMGZ700_BA_Manual.ai 20.04.2021... - Seite 17 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 Abbildung 16: Abmessungen BMGZ041 und BMGZ061 BMGZ700_BA_Manual.ai 20.04.2021...
-
Seite 18: Technische Daten
Montageanweisung BMGZ021, BMGZ041 und BMGZ061 7 Technische Daten Tabelle 1: Technische Daten FMS-Messrollen BMGZ021_Datenblatt_DE.indd Tabelle 2: Technische Daten FMS-Messrollen BMGZ041_Datenblatt_DE.indd Tabelle 3: Technische Daten FMS-Messrollen BMGZ061_Datenblatt_DE.indd 20.04.2021... - Seite 19 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 20.04.2021...
- Seite 20 Montageanweisung BMGZ021, BMGZ041 und BMGZ061 FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS (Italy) Aspstrasse 6 2155 Stonington Avenue Suite 119 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Tel.
