Montageanleitung RMGZ300A 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 3 Darstellung der Sicherheitshinweise ....................3 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......3 2.1.2 Hinweis für die einwandfreie Funktion ................... 3 Allgemeine Sicherheitshinweise ......................3 PRODUKTINFORMATIONEN ........................
Montageanleitung RMGZ300A 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.

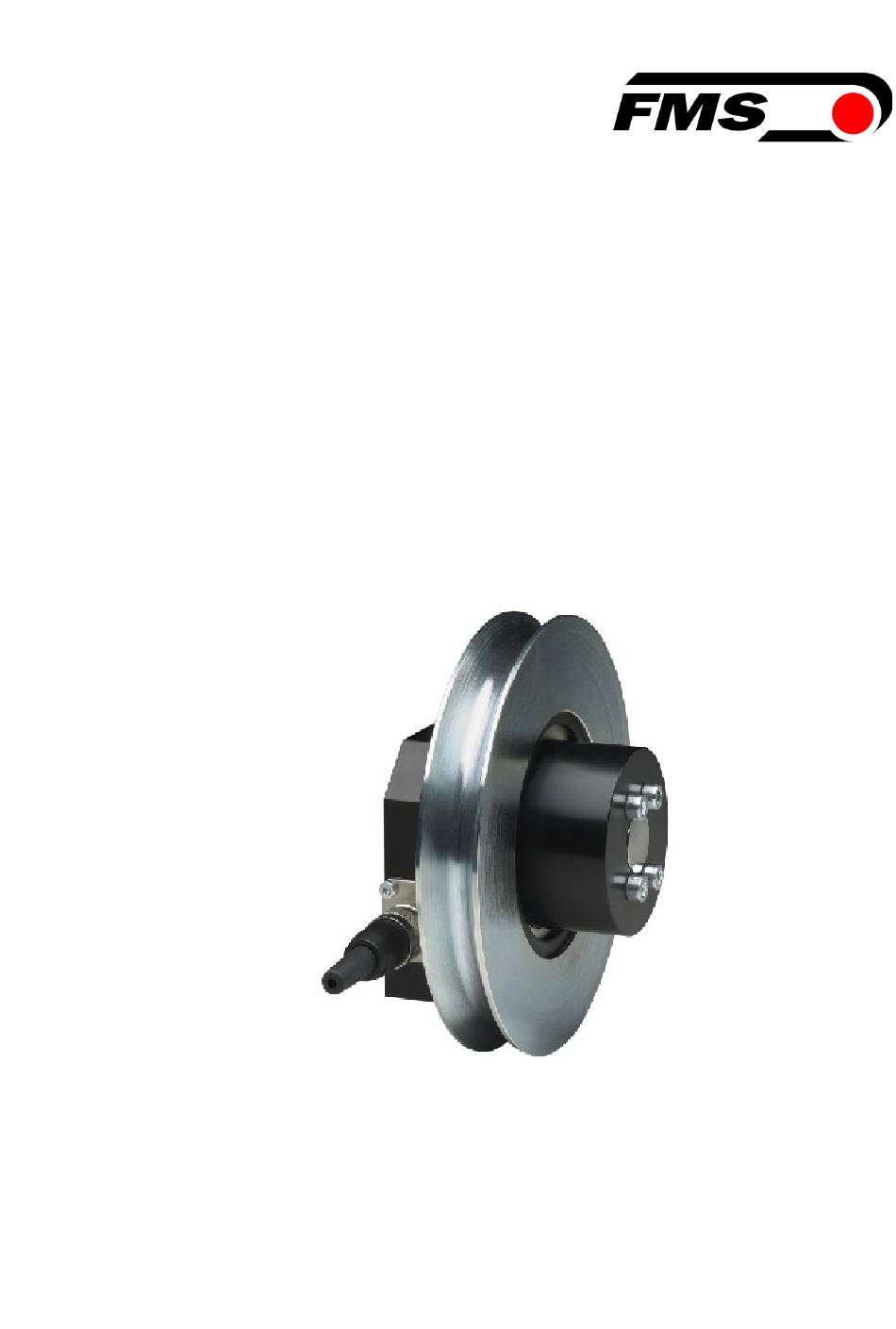

Montageanleitung RMGZ300A 3 Produktinformationen 3.1 Produktbeschreibung Die Kraftaufnehmer der RMGZ300-Baureihe werden für die Messung des Materialzugs in Korb- und Rohrverseilanlagen sowie in Verlitz- und Bügelschlagverseilmaschinen eingesetzt. Zusammen mit der speziellen Geometrie des Messsteges erhalten Sie exakte Messergebnisse auch bei kleinen Materialzügen. Der Einfluss von Zentrifugal- und Corioliskraft wird durch den bewährten Aufbau vollständig kompensiert.
Montageanleitung RMGZ300A 4 Montage 4.1 Vorbereitung Die Kraftaufnehmer sind im Sinne der EG-Richtlinien 2006/42/EG, Artikel 2 als „unvollständige Maschine“ definiert. Bei der Montage der Kraftaufnehmer müssen folgende Bedingungen erfüllt sein damit die ordnungsgemässe Funktion gewährleistet ist und der Einbau ohne Beeinträchtigung der Sicherheit und Gesundheit von Personen in eine Maschine erfolgen kann: Die Kraftaufnehmer dürfen weder bei der Montage noch im...
Montageanleitung RMGZ300A 4.1.1 Seilscheibe Abbildung 5: Seilscheibe in Ausführung als Rillenscheibe und flache Seilscheibe Bei der Ausführung als Rillenscheibe können seitlich wirkende Kräfte auftreten, die gegen die Flanken der Rillenschiebe drücken. Das Messergebnis wird so aber verfälschen. Vor allem bei grossen Unterschieden zwischen Litzendurchmesser und dem Durchmesser der Führungsbohrung in der Legscheibe/ Verseilscheibe haben wir dies...
Seite 9
Montageanleitung RMGZ300A Abbildung 6: Grundmasse für Seilscheibe, einfach und doppelt gelagert RMGZ300A_BA_Manual.ai Die Bemassungen in Klammern geben nur Richtwerte an. Achten Sie bei der Konstruktion auf ein möglichst geringes Gewicht der Seilscheibe. 12.12.2019...
Seite 10
Montageanleitung RMGZ300A Abbildung 7: Montage Lager und Seilscheibe RMGZ300A_BA_Manual.ai 12.12.2019...
Montageanleitung RMGZ300A 4.2 Systemanordnung bei rotierenden Anwendungen Abbildung 8: Anordnung Kraftaufnehmer RMGZ300A_BA_Manual.ai Abbildung 9: Messrichtung und Kraftkomponenten RMGZ300A_BA_Manual.ai Damit die Zentrifugalkraft keinen Einfluss auf das Messergebnis hat, wird nur die horizontale Komponente der resultierenden Kraft gemessen. Im obigen Beispiel zeigt die horizontale Komponente der resultierenden Kraft nach links.
Montageanleitung RMGZ300A 4.3 Montage der Kraftaufnehmer bei rotierenden Anwendungen Überlastschutz Die Kraftaufnehmer sind durch einen mechanischen Anschlag gegen Überlastung geschützt. Bei Überschreitung der maximal zulässigen Kräfte wird der Messkörper dauerhaft beschädigt. Dies führt zu falschen Messergebnissen. Es wird je ein Kraftaufnehmer für die Messung einer Litze verwendet. Für die Montage jedes Kraftaufnehmers muss am Maschinenrahmen (Verseilscheibe, Legscheibe, …)
Seite 13
Montageanleitung RMGZ300A Abbildung 10: Elektrischer Anschluss Pin_Assignment_Sensorkabel_Farben_Stecker.ai 12.12.2019...
