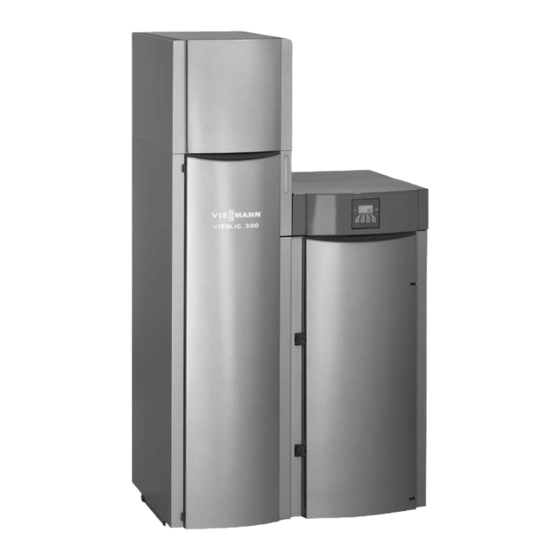

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitolig 300 Typ VL3A Heizkessel für Holzpellets VITOLIG 300 Nach Montage entsorgen! 5851 815 8/2005...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen, die einschlägigen Sicherheitsbedin- gungen der DIN, EN, DVGW, TRGI, Angaben mit dem Wort Hinweis ent- TRF und VDE. halten Zusatzinformationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung ................Montageablauf Zuführeinheit anbauen ................Pelletszuführ- und Rückluftschlauch anschließen........Abgasseitiger Anschluss................Heizwasserseitiger Anschluss und thermische Ablaufsicherung ....10 Sicherheitsanschlüsse erstellen und Dichtheit prüfen ........11 Externe elektrische Anschlüsse und Netzanschluss ........12 Regelungsgehäuse öffnen ............... 12 Anschluss Zuführeinheit ................13 Netzanschluss .................. -
Seite 4: Montagevorbereitung
Montagevorbereitung Abstandsmaße Aufstellung Heizkessel möglichst mit Transportschutz (Breite 790 mm) zum Aufstellort transportieren. Bei Einbringungsschwierigkeiten kann der Heizkessel teilweise demontiert werden (siehe separate Montageanleitung). Ohne Transportschutz nicht mit Hubwagen transportieren. - Seite 5 Montagevorbereitung (Fortsetzung) 1. Transportschutz abbauen. 2. Heizkessel auf einen nicht brenn- baren Untergrund stellen, beson- deres Fundament ist nicht erforderlich. Heizkessel mit gerin- ger Steigung nach hinten an den Stellfüßen ausrichten.
-
Seite 6: Zuführeinheit Anbauen
Zuführeinheit anbauen Verpackung erst unmittelbar vor der Montage von der Zuführeinheit abnehmen. Transportschutz an der Unterseite erst nach der Montage auf dem Vorratsbehäl- ter abbauen, damit die Klappe nicht beschädigt wird. -
Seite 7: Pelletszuführ- Und Rückluftschlauch Anschließen
Zuführeinheit anbauen (Fortsetzung) 1. Linke Tür öffnen. 4. Vier Schrauben vom Transport- schutz entfernen und Transport- 2. Oberes und unteres Abdeckblech schutz abbauen. abbauen. 5. Zuführeinheit nach hinten schie- 3. Zuführeinheit auf den Vorratsbe- ben. hälter setzen. 6. Abdeckbleche wieder anbauen. Pelletszuführ- und Rückluftschlauch anschließen... -
Seite 8: Abgasseitiger Anschluss
Pelletszuführ- und Rückluftschlauch anschließen (Fortsetzung) 1. Schrauben an der Rückseite der 6. Rückwand der Zuführeinheit Zuführeinheit lösen und Rückwand anschrauben. nach hinten abziehen. Elektrischer Anschluss siehe 2. Erdungsdraht an jedem Schlauche- Seite 13. nde ca. 50 mm lang freilegen und Einstellung des Zuführsystems und nach innen in den Schlauch bie- Einregulierung der Laufzeit der Saug-... - Seite 9 Abgasseitiger Anschluss (Fortsetzung) A Wärmedämmung B Elastischer Abgasrohreintritt 1. Abgasrohr zum Schornstein stei- 2. Gesamtes Abgasrohr mit Reini- gend (möglichst 45°) verlegen. gungsöffnung gasdicht ausführen. Max. Abgasrohrlänge: 3000 mm. Abgasrohr (lichte Weite) 3. Abgasrohr min. 30 mm dick wärme- 130 mm. dämmen.
-
Seite 10: Heizwasserseitiger Anschluss Und Thermische Ablaufsicherung
Heizwasserseitiger Anschluss und thermische Ablaufsicherung Es dürfen nur geregelte Heizkreise mit Mischer angeschlossen werden. A Druckminderventil G Kesselrücklauf G 1 B Schmutzfänger H Anschlüsse Sicherheits-Wärme- C Thermische Ablaufsicherung tauscher R ½ D Reinigungsöffnung K Ablauftrichter E Kesselvorlauf/Sicherheitsan- L Entleerung und Membran-Aus- schluss G 1 dehnungsgefäß... -
Seite 11: Sicherheitsanschlüsse Erstellen Und Dichtheit Prüfen
Heizwasserseitiger Anschluss und thermische . . . (Fortsetzung) Thermische Ablaufsicherung muss für Wartungsarbeiten zugänglich sein. Sicherheitsanschlüsse erstellen und Dichtheit prüfen Sicherheitsleitungen installieren. Mindestquerschnitte: Sicherheitsventil Eintrittsanschluss: DN 15 (R ½) Ausblaseleitung: DN 20 (R ¾) Ausdehnungsgefäß 9,9 und 14,9 kW: DN 15 (R ½) 21,0 und 25,9 kW: DN 20 (R ¾) Zul. -
Seite 12: Externe Elektrische Anschlüsse Und Netzanschluss
Externe elektrische Anschlüsse und Netzanschluss Regelungsgehäuse öffnen 1. Verkleidungsdeckel nach hinten schieben und abnehmen. Externe elektrische Anschlüsse ent- sprechend den Abbildungen auf Seite 2. Regelungsabdeckung aufklappen. 15 und 16 und der Planungsanleitung Vitolig erstellen. 3. Seitliche Schrauben am Rege- Leitungen in den Leitungskanälen lungsgehäuse herausdrehen und verlegen. -
Seite 13: Anschluss Zuführeinheit
Externe elektrische Anschlüsse und . . . (Fortsetzung) Anschluss Zuführeinheit 1. Blindstopfen von der Rückseite der 3. Stecker der Leitung des Nähe- Regelung entfernen. rungsschalters im Oberteil der Regelung an Steckplatz X22 ein- 2. Leitung des Näherungsschalters stecken. mit Zugentlastung in die Öffnung einführen und Zugentlastung 4. -
Seite 14: Netzanschluss
Externe elektrische Anschlüsse und . . . (Fortsetzung) Netzanschluss Netzanschluss (230 V 50 Hz) über einen festen Anschluss erstellen. Netzleitung an Stecker XN an der Rückseite der Regelung anschließen. Bei den Arbeiten zum Netzanschluss die Anschlussbedingungen des örtli- örtlichen Energieversorgungsunter- nehmens und die VDE-Vorschriften (a: ÖVE-Vorschriften) beachten! Die Zuleitung darf mit max. -
Seite 15: Übersicht Der Elektrischen Anschlüsse
Übersicht der elektrischen Anschlüsse Anschluss Zuführeinheit, Pumpen, Mischer-Motoren und Schalter A Netzanschluss 230 V ~ K Heizkreispumpe 2 B Heizungsnotschalter L Mischer-Motor 2 C Wassermangelsicherung oder M Kesselkreispumpe a: Fluchtschalter N Anschlussblock Pufferladeregler D Motor Umschalteinheit O Anschlussblock Heizkreis 2 E Saugturbine P Anschlussblock Heizkreis 1 F Heizkreispumpe 1... -
Seite 16: Anschluss Temperatursensoren Und Fernbedienung
Übersicht der elektrischen Anschlüsse (Fortsetzung) Anschluss Temperatursensoren und Fernbedienung A Externe Wärmeanforderung H Fernbedienung 2 B Endschalter Umschalteinheit K Puffertemperatursensor C Vorlauftemperatursensor 1 L Pufferladeregler D Speichertemperatursensor M Anschlussblock Heizkreis 2 E Außentemperatursensor N Anschlussblock Heizkreis 1 F Fernbedienung 1 O Anschlussblock XV G Vorlauftemperatursensor 2... -
Seite 17: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Siehe Serviceanleitung und Bedienungsanleitung... - Seite 20 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
