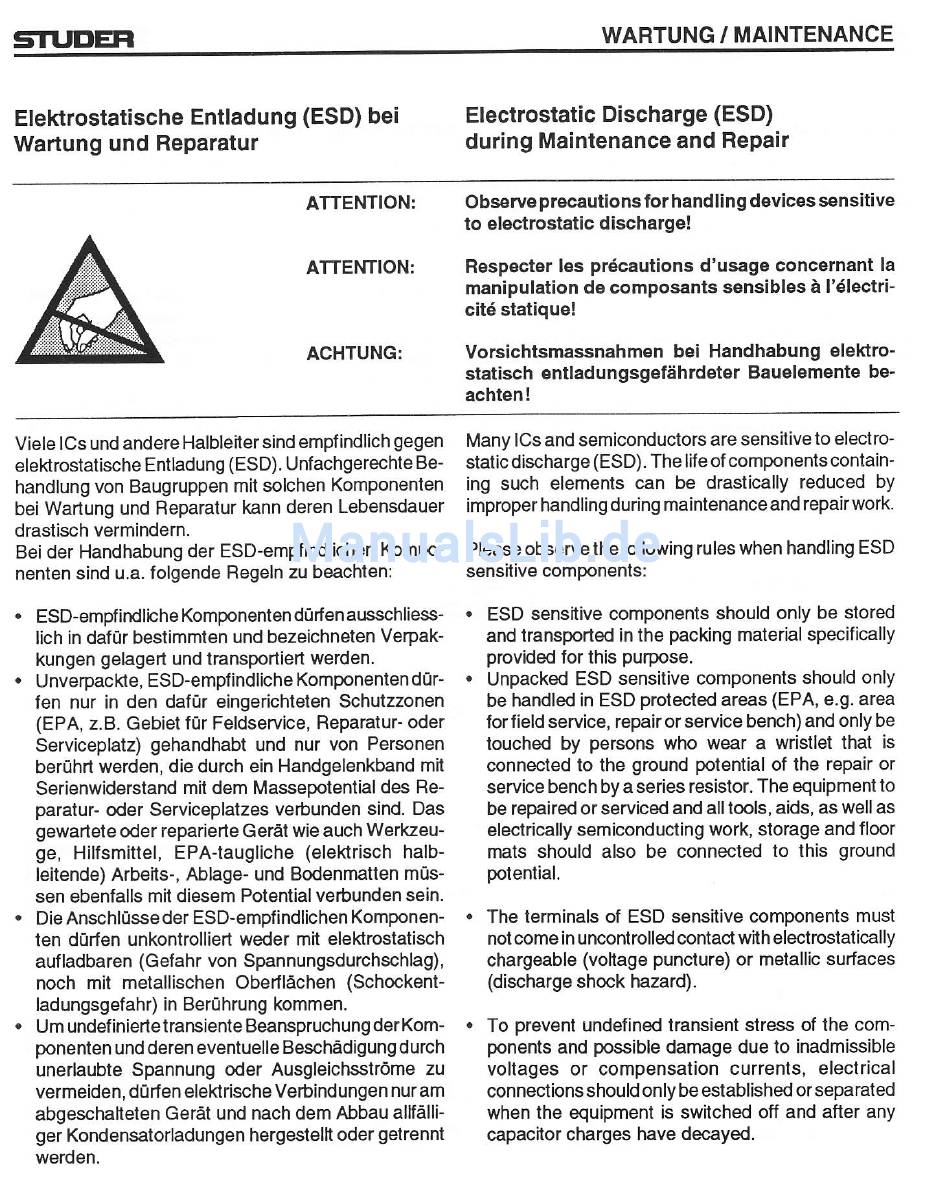

STIJDEIT WARTUNG
/
MAINTENANCE
Elektrostatische Entladung
(ESD) bei
wartung und Reparatur
Electrostatic Discharge (ESD)
during Maintenance and Repair
ATTENTION:
ATTENTION:
ACHTUNG:
Obsorve precautions for handling devices sensitive
to electrostatic dischargs!
Respecter l6s prdcautions d'usage concatnant la
manipulation ds composants s€nsibles
ä
l'6lectri-
cit6 statiquE!
Vorsichtsmassnahmen bei Handhabung €lektro-
statisch entladungsgefährdeter Bauelemente be-
achten
!
Viele lCs
und
andere
Halbleitersind empfindlich gegen
elektrostalische Entladung (ESD). Unfachgerechte Be-
handlung
von Baugruppen mit solchen Komponenten
bei
Wartung und Reparatur kann deren Lebensdauer
draslisch vermindern.
Bei
der Handhabung der
ESD-empf
indlichen Kompo-
nenten
sind u.a. lolgende Regeln zu beachten:
.
ESD-empfindliche
Komponentendürfenausschliess-
lich in
dafür
bestimmten und bezeichneten Verpak-
kungen gelagerl und transportiert werden.
.
Unverpackte,
ESD-empf
indliche Komponenlen
dür-
ten nur in den dafür eingerichleten Schutzzonen
(EPA,
z.B. Gebiet für Feldservice, Reparalur- oder
Serviceplatz) gehandhabt und nur
von
Personen
berührt werden, die durch ein Handgelenkband mit
Serienwiderstand mit dem Massepotential des Re-
paralur- oder Serviceplatzes verlcunden sind. Das
gewartete oder reparierle Gerät
wie
auch
Werkzeu-
ge,
Hilfsmittel, EPA-taugliche (elektrisch
halb-
leitende) Arbens-, Ablage- und Bodenmalten müs-
sen ebenfalls mit diesem Potential veöunden sein.
.
Die
Anschlüsseder
ESD-empf
indlichen Komponen-
ten dürfen unkonlrolliert weder mit eleldrostatisch
aufladbaren (Gefahr von Spannungsdurchschlag),
noch
mit metallischen Oberflächen (Schockent-
ladungsgefahr) in Berührung kommen.
.
Um
undefiniertetransienteBeanspruchungderKom-
ponenten
und
deren eventuelle Beschädigung
durch
unerlaubte Spannung oder AusgleichsstrÖme
zu
vermeiden, dürf en
elektrische Verbindungen nur
am
abgeschalteten Geräl und nach dem Abbau allfälli-
ger
Kondensatorladungen hergestellt oder getrennt
werden.
Many lCs
and semiconductors are
sensitiveto electro-
static discharge
(ESD).
The
life
ol
componenlscontain-
ing such elements can be
drastically reduced
by
improper handling
during
maintenanceand repairwork.
Please
observe
the
following
rules
when handling ESD
sensitive componenls:
.
ESD sensitive components should only be stored
and
lransported
in
the packing material specifically
provided for this purpose.
.
Unpacked ESD sensitive componenls should only
be handled in ESD
protecled areas (EPA, e.g. area
lorfield
service, repair
orservice bench) and
only
be
touched
by
persons who wear
a
wristlet
that
is
connecled
to the
ground potential of the
repair or
service bench
byaseries
resistor. The equipment
10
be
repaired or serviced and
alllools,
aids, as well
as
electrically
semiconducting work, storage and floor
mats should also
be
connected
to this
ground
potential.
.
The terminals
of
ESD sensitive components must
notcome
in
unconlrolled contact with
eleclrostatically
chargeable (voltage puncture) or metallic surfaces
(discharge shock hazard).
.
To prevent undefined lransient stress of the com-
ponents and possible damage due to
inadmissible
voltages
or
compensation currents, electrical
conneclions should only be established
orseparated
when the equipment is switched off and after any
capacitor charges have decayed.
