Anschluss Vorlauf-/Rücklauftemperatursensor Primärkreis, 2-Stufige Wärmepumpe; Schwimmbadbeheizung - Viessmann Vitocal 300-G Typ BW/BWS 301.B06 bis B17 Montage- Und Serviceanleitung

Montageablauf
Elektrisch anschließen
Anschluss Vorlauf-/Rücklauftemperatursensor Primärkreis, 2-stufige Wärmepumpe

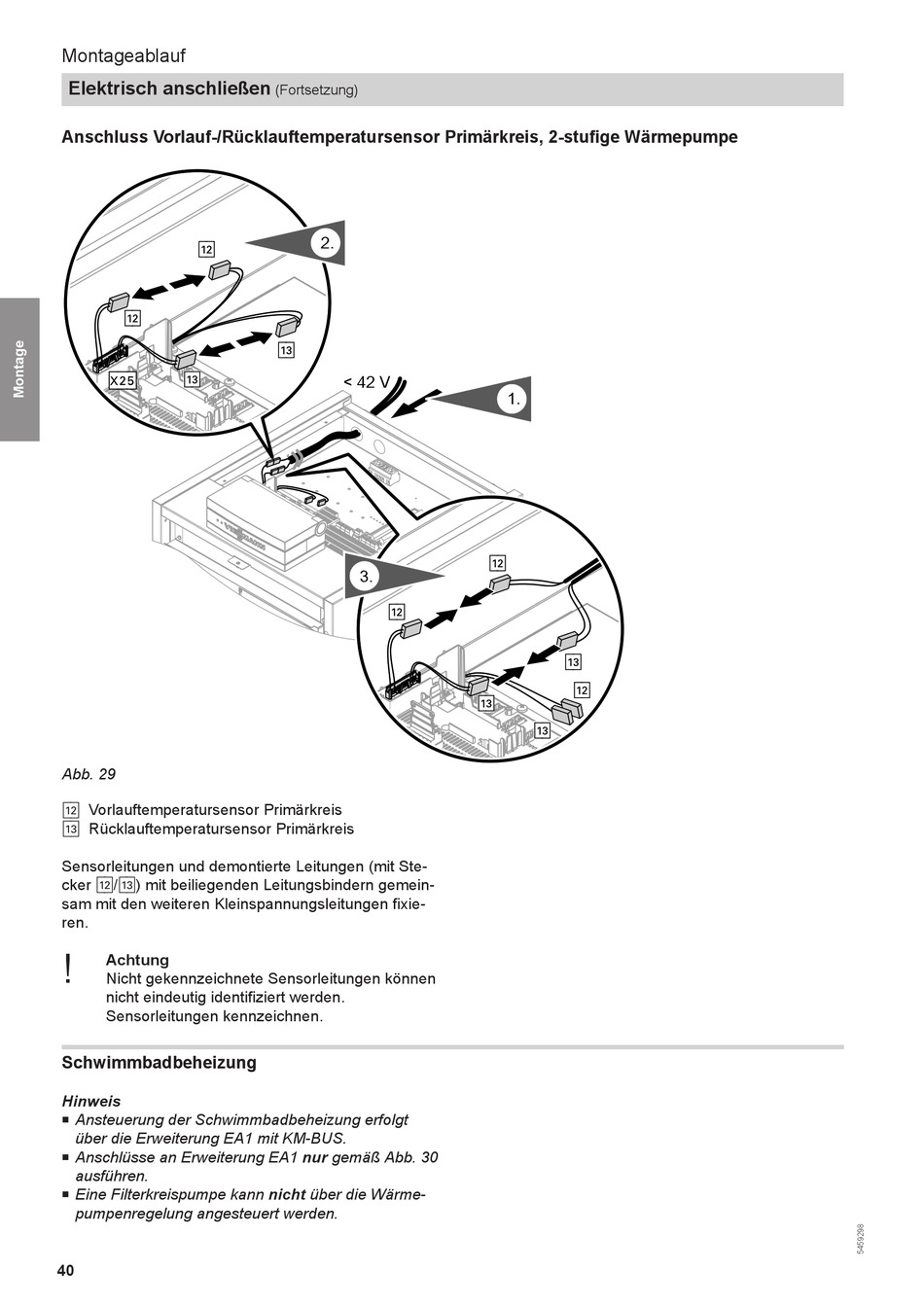

Abb. 29
Vorlauftemperatursensor Primärkreis
aS
Rücklauftemperatursensor Primärkreis
aD
Sensorleitungen und demontierte Leitungen (mit Ste-
cker / ) mit beiliegenden Leitungsbindern gemein-
aS aD
sam mit den weiteren Kleinspannungsleitungen fixie-
ren.
!
Achtung
Nicht gekennzeichnete Sensorleitungen können
nicht eindeutig identifiziert werden.
Sensorleitungen kennzeichnen.

Schwimmbadbeheizung

Hinweis
Ansteuerung der Schwimmbadbeheizung erfolgt
■
über die Erweiterung EA1 mit KM-BUS.
■ Anschlüsse an Erweiterung EA1 nur gemäß Abb. 30
ausführen.
■ Eine Filterkreispumpe kann nicht über die Wärme-
pumpenregelung angesteuert werden.
40
(Fortsetzung)
2.
< 42 V
3.
1.
