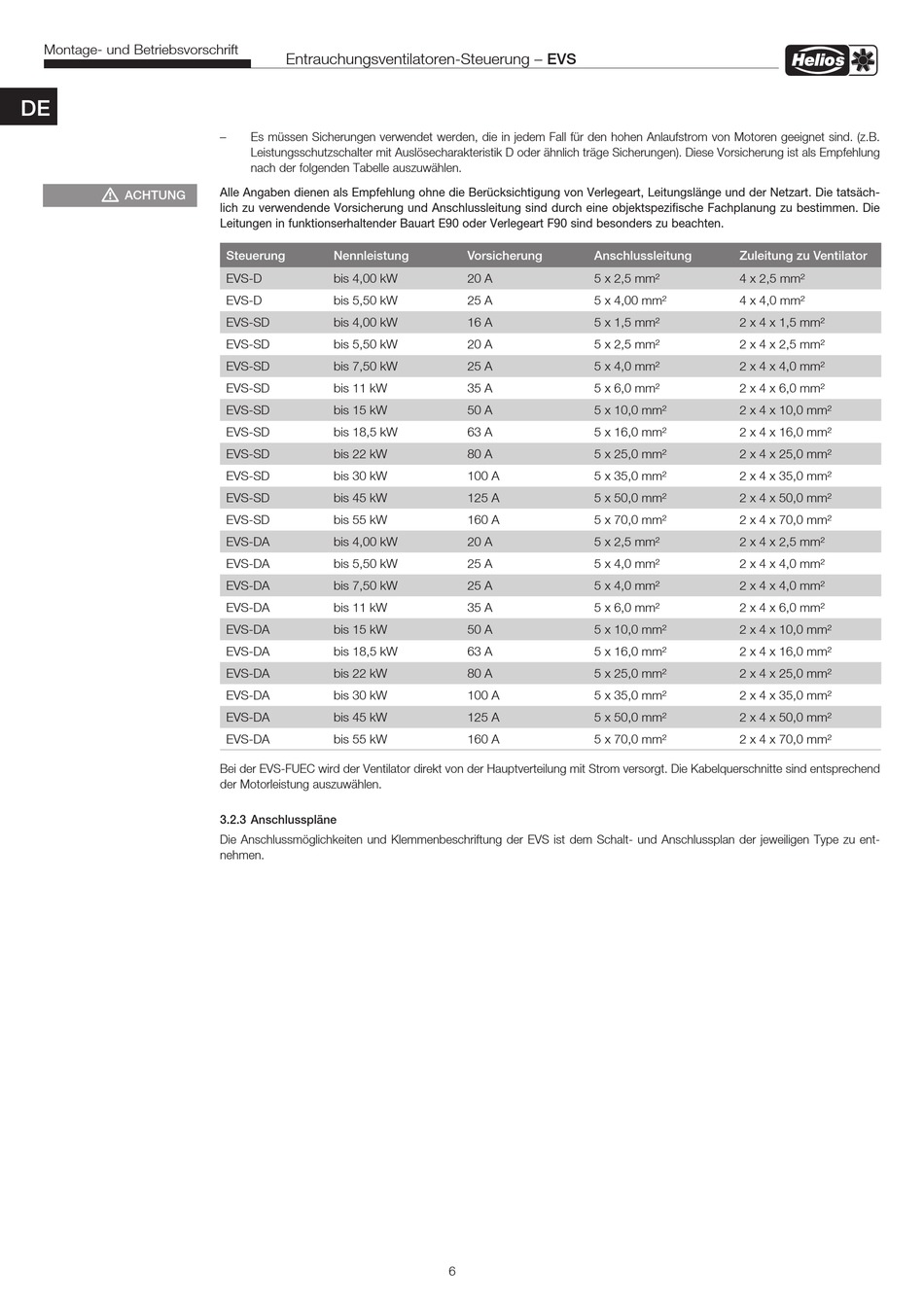

Montage- und Betriebsvorschrift
DE
m
ACHTUNG
Entrauchungsventilatoren-Steuerung – EVS
– Es müssen Sicherungen verwendet werden, die in jedem Fall für den hohen Anlaufstrom von Motoren geeignet sind. (z.B.
Leistungsschutzschalter mit Auslösecharakteristik D oder ähnlich träge Sicherungen). Diese Vorsicherung ist als Empfehlung
nach der folgenden Tabelle auszuwählen.
Alle Angaben dienen als Empfehlung ohne die Berücksichtigung von Verlegeart, Leitungslänge und der Netzart. Die tatsäch-
lich zu verwendende Vorsicherung und Anschlussleitung sind durch eine objektspezifische Fachplanung zu bestimmen. Die
Leitungen in funktionserhaltender Bauart E90 oder Verlegeart F90 sind besonders zu beachten.
Steuerung Nennleistung
EVS-D bis 4,00 kW
EVS-D bis 5,50 kW
EVS-SD bis 4,00 kW
EVS-SD bis 5,50 kW
EVS-SD bis 7,50 kW
EVS-SD bis 11 kW
EVS-SD bis 15 kW
EVS-SD bis 18,5 kW
EVS-SD bis 22 kW
EVS-SD bis 30 kW
EVS-SD bis 45 kW
EVS-SD bis 55 kW
EVS-DA bis 4,00 kW
EVS-DA bis 5,50 kW
EVS-DA bis 7,50 kW
EVS-DA bis 11 kW
EVS-DA bis 15 kW
EVS-DA bis 18,5 kW
EVS-DA bis 22 kW
EVS-DA bis 30 kW
EVS-DA bis 45 kW
EVS-DA bis 55 kW
Bei der EVS-FUEC wird der Ventilator direkt von der Hauptverteilung mit Strom versorgt. Die Kabelquerschnitte sind entsprechend
der Motorleistung auszuwählen.
3 .2 .3 Anschlusspläne
Die Anschlussmöglichkeiten und Klemmenbeschriftung der EVS ist dem Schalt- und Anschlussplan der jeweiligen Type zu ent-
nehmen.
Vorsicherung Anschlussleitung
20 A 5 x 2,5 mm²
25 A 5 x 4,00 mm²
16 A 5 x 1,5 mm²
20 A 5 x 2,5 mm²
25 A 5 x 4,0 mm²
35 A 5 x 6,0 mm²
50 A 5 x 10,0 mm²
63 A 5 x 16,0 mm²
80 A 5 x 25,0 mm²
100 A 5 x 35,0 mm²
125 A 5 x 50,0 mm²
160 A 5 x 70,0 mm²
20 A 5 x 2,5 mm²
25 A 5 x 4,0 mm²
25 A 5 x 4,0 mm²
35 A 5 x 6,0 mm²
50 A 5 x 10,0 mm²
63 A 5 x 16,0 mm²
80 A 5 x 25,0 mm²
100 A 5 x 35,0 mm²
125 A 5 x 50,0 mm²
160 A 5 x 70,0 mm²
6
Zuleitung zu Ventilator
4 x 2,5 mm²
4 x 4,0 mm²
2 x 4 x 1,5 mm²
2 x 4 x 2,5 mm²
2 x 4 x 4,0 mm²
2 x 4 x 6,0 mm²
2 x 4 x 10,0 mm²
2 x 4 x 16,0 mm²
2 x 4 x 25,0 mm²
2 x 4 x 35,0 mm²
2 x 4 x 50,0 mm²
2 x 4 x 70,0 mm²
2 x 4 x 2,5 mm²
2 x 4 x 4,0 mm²
2 x 4 x 4,0 mm²
2 x 4 x 6,0 mm²
2 x 4 x 10,0 mm²
2 x 4 x 16,0 mm²
2 x 4 x 25,0 mm²
2 x 4 x 35,0 mm²
2 x 4 x 50,0 mm²
2 x 4 x 70,0 mm²
