Helios WHS Serie Montage- Und Betriebsvorschrift

Temperatur-Regelsystem WHS.. für Warmwasser-Heizregister
MONTAGE- UND BETRIEBSVORSCHRIFT
NR. 91592.003
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehen-
den Vorschriften genau durchzulesen und zu
beachten.
EMPFANG
Die Sendung sofort bei Anlieferung auf Beschädigun-
gen und Typenrichtigkeit prüfen. Falls Schäden vor-
liegen, umgehend Schadensmeldung unter Hinzu-
ziehung des Transportunternehmens veranlassen.
Bei nicht fristgerechter Reklamation gehen evtl. An-
sprüche verloren.
EINLAGERUNG
Bei Einlagerung über längeren Zeitraum sind zur Ver-
hinderung schädlicher Einwirkungen folgende Maß-
nahmen zu treffen: Schutz der Steuerung durch trocke-
ne, luft- und staubdichte Verpackung (Kunststoff-
beutel mit Trockenmittel und Feuchtigkeitsindikato-
ren). Der Lagerort muss erschütterungsfrei, wasser-
geschützt und frei von Temperaturschwankungen
sein. Bei Weiterversand (vor allem über längere Di-
stanzen) ist zu prüfen, ob die Verpackung für Trans-
portart und -weg geeignet ist.
Schäden, deren Ursache in unsachgemäßem Trans-
port, Einlagerung oder Inbetriebnahme liegen, sind
nachweisbar und unterliegen nicht der Gewährlei-
stung.
DAS WHS-SYSTEM BEINHALTET:
1 x Montage- und Betriebsvorschrift
1 x WHSH.. – Isolierte Hydraulikeinheit mit Pumpe
und angesteuertem 3-Wege-Ventil
1. Folgende Typen sind lieferbar:
WHSH 1100 (230 V) Art. Nr. 2515.003
WHSH 2200 (230 V) Art. Nr. 2516.003
2. Folgende Typen sind lieferbar:
WHSH 1100 (24 V) Art. Nr. 8666.003
WHSH 2200 (24 V) Art. Nr. 8668.003
1 x WHSE+S – elektronische Steuereinheit
2 x TFK – Temperaturfühler (Kanalfühler)
1 x TFR – externer Raumfühler
2 x Flexible Schläuche (50 cm)
1 x Dichtungssatz inkl. Überwurfmuttern
WICHTIG: Bei den 230 V-Typen ist die Monta-
ge- und Betriebsvorschrift ALB 315/355 WW
(Nr. 91716.003) zu beachten!
EINSATZBEREICH
Regler für Zuluft- oder Raumtemperaturregelung mit
einem 3-Punkt-Ausgang und aktiver Frostschutz-
funktion. Das WHS-Regelsystem steuert den Durch-
fluss des Warmwasser-Heizregisters mit Hilfe eines
Dreipunkt-Ventilstellantiebs. Die Steuerung erfolgt
durch ein Impuls/Pausensignal dessen Verhältnis
proportional zur Regelabweichung ist. Nähert sich die
zu regelnde Temperatur dem vorgewählten Sollwert,
so vermindert sich die Laufzeit des Stellantriebes und
die Pausenzeit vergrößert sich entsprechend.
Für die Temperaturregelung sind drei Regelfunk-
tionen möglich:
1. Konstante Zuluft-Temperaturregelung mit einem
Kanalfühler (TFK)
2. Konstante Raumtemperaturregelung mit einem
externen Sollwertgeber (TFR)
3. Konstante Raumtemperaturregelung mit Mini-
mumbegrenzung der Zulufttemperatur. Mit exter-
nen Sollwertgeber (TFR) und zusätzlichen Kanal-
fühler (TFK).
Alle drei Regelschaltungen sind mit einem Frost-
schutzfühler (TFK) hinter dem WHR zu versehen
(siehe Schemazeichnung und Schaltplan SS-774).

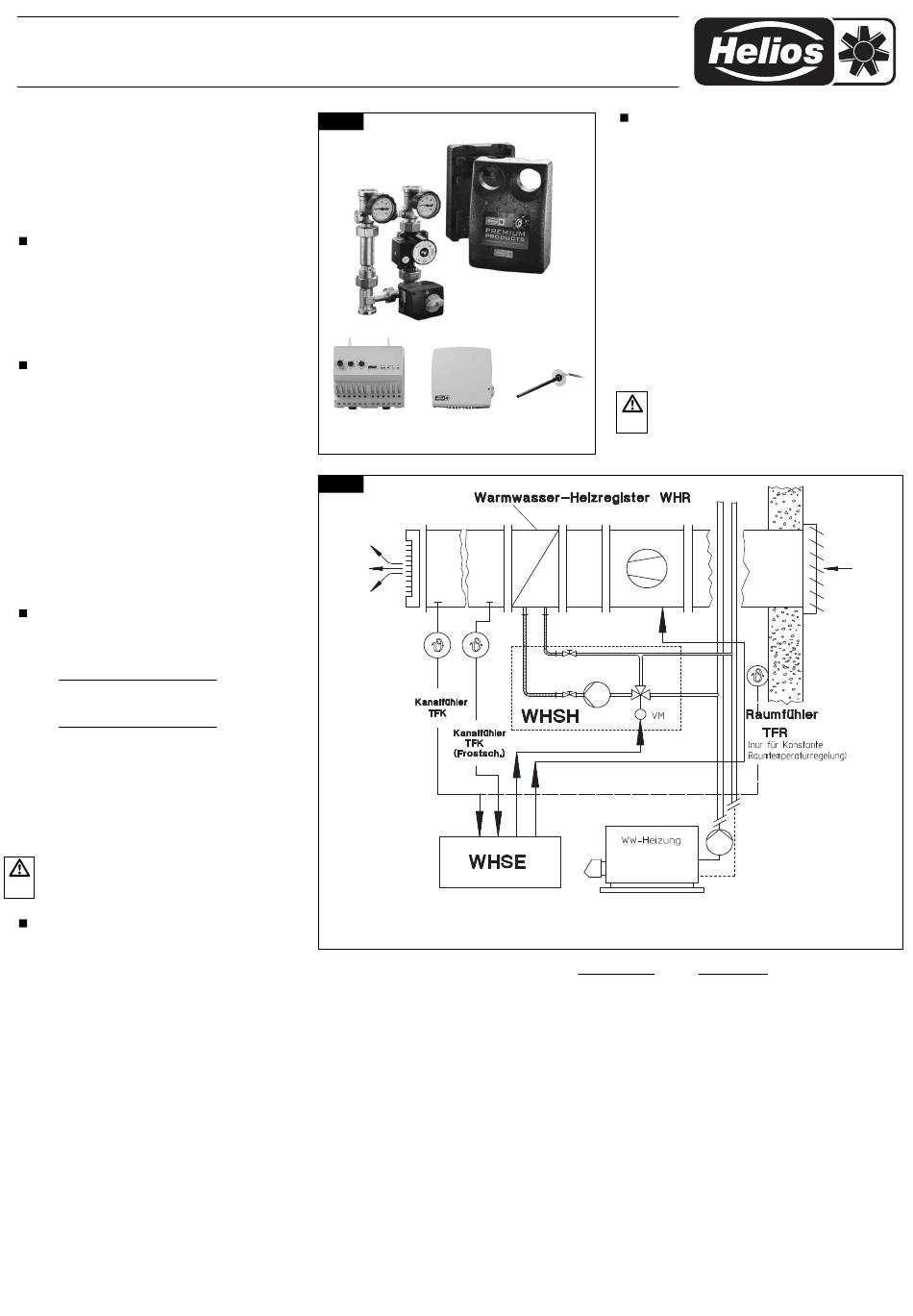

Abb. 1
Temperatur-Regelsystem WHS..
Hydraulikeinheit
WHSH..
mit Isolierung
Elektronische Raum-Temperatur-
Steuereinheit WHSE fühler TFR
Abb. 2
einsetzbar für: WHR 250 .. WHR 400
• Technische Daten
Nennspannung/Frequenz Pumpe:
Nennspannung/Frequenz Mischer:
Leistungsaufnahme Motor WHSH 1100:
Leistungsaufnahme Motor WHSH 2200:
Leistungsaufnahme Mischer:
Betriebsdruck:
Betriebstemperatur:
Medium:
Nennweite:
Temp. Messbereich:
Drehmoment Mischer:
Dauer AUF/ZU:
IP-Klassen:
Stellantrieb:
Abdichtung:
Rohranschlüsse:
- kesselseitig
- heizkreisseitig
1
MONTAGE UND FUNKTION DES WHSH
• Armaturen
– Die Armaturen werden lose zusammengeschraubt
angeliefert. Die Verbindungen sind nach Einbau der
Pumpe nachzuziehen.
• Wasseranschluss
Beim Anschluss des WHSH ist folgendes zu beachten:
– Der Anschluss des WHSH erfolgt mittels Ver-
schraubungen (Zollgewinde).
– Die Anschlussrohre dürfen bei der Montage unter
keinen Umständen Dreh- oder Biegebeanspruch-
ungen ausgesetzt werden. Werkzeuge zum Ge-
genhalten bei der Montage verwenden.
– Es ist dafür zu sorgen, dass Expansionskräfte in
der Anlage oder das Eigengewicht des Rohrsy-
stems die Anschlüsse nicht belasten.
ACHTUNG: Bei Einbau sind die gültigen Ar-
beitsschutz-
Kanl-Temperatur-
schriften zu beachten.
fühler TFK
WHR 2/40/20 .. WHR 4/70/40
Version 230 V
230 V / 50 Hz
230 V / 50 Hz
28/28/48 W
41/54/63 W
2,5 W
max. 10 bar
max. 110 °C
Heizwasser
DN 25
20 °C bis 120 °C
5 Nm
140 sec
Pumpe IP44 / Mischer IP40
230/24 V (Anschlusskabellänge 2,3 m)
asbestfrei, flachdichtende Verschraubung, Ü-Mutter G1 ½
AG G1 ½ flachdichtend
AG G ¾, G1
und Unfallverhütungsvor-
Version 24 V
230 V / 50 Hz
24 V / 50/60 Hz
28/38/48 W
41/54/63 W
1,5 W (1,5 VA)
