Montage- und Betriebsvorschrift
Entrauchungsventilatoren-Steuerung – EVS

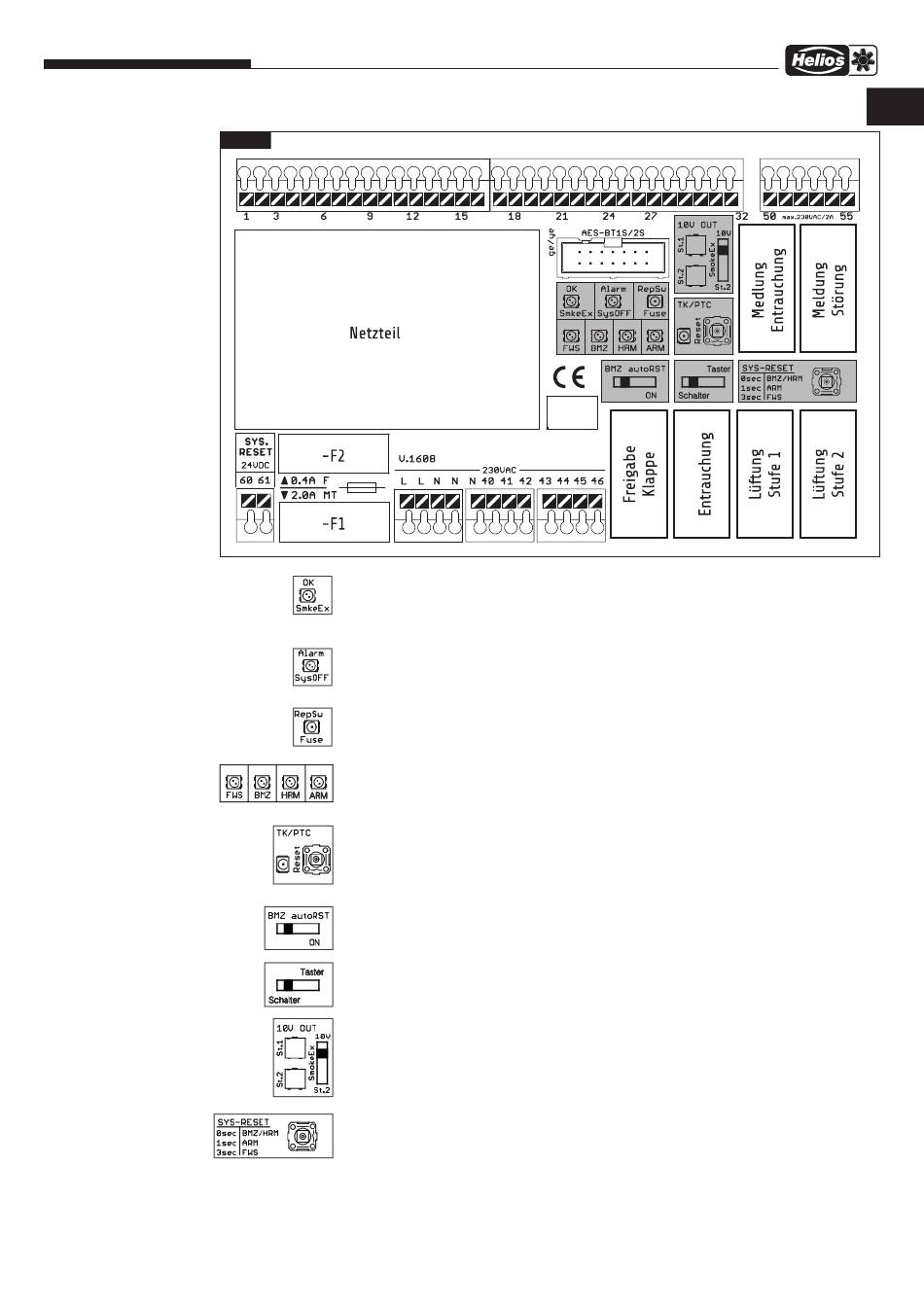

Abb . 4
Anzeige GRÜN: Anlage Betriebsbereit
Anzeige GELB: Anlage AUS, durch Feuerwehrschalter (FWS) „Aus" oder Eingang „Sperre"
Anzeige GELB: Eingang „Rep-Schalter" offen oder Feinsicherung (F1, F2) gefallen
Anzeige GELB: Anlage AUS, durch Feuerwehrschalter (FWS) „Aus" oder Eingang „Sperre"
Anzeige GELB: Motorschutz ausgelöst oder Eingang „Motorschutz" offen, Meldung selbsthaltend
Taster „Reset": Nach der Überprüfung und Rückstellung des externen Überwachungsorganes
Schalter ON: Auslösung über die Brandmeldeanlage nicht selbsthaltend
Schalter DKM: Melderschleife für rastende oder tastende Druckknopfmelder
Drehpoti St. 1: Einstellung Ausgangsspannung 0-5 V für Lüftungsstufe 1
Schalter 10 V: Ausgangsspannung im Entrauchungsbetrieb 10 V fest
Taster: Drücken: Auslösung an HRM (DKM), BMZ und Motorschutz wird zurückgesetzt. Nur
Eingang Klemme 60/61: Funktion ist gleich wie über Taster „Sys-Reset".
ROT: Anlage im Entrauchungsmodus
AUS: Anlagenstörung liegt vor
Bedienmodul (AES-BTxS) abgesteckt oder s. Anzeigen der Onboard-Diagnose
ROT: Auslösung in Selbsthaltung
AUS: Keine Störung
ROT: Auslösung in Selbsthaltung
AUS: Melderschleife ohne Störung, keine Auslösung
AUS: Es liegt keine Störung vor
Taster drücken um die Meldung zurückzusetzen
OFF: Auslösung über die Brandmeldeanlage selbsthaltend
(Drahtbruch = Auslösung)
Einstellung für Analogausgang an Klemme 25/26
St. 2: Einstellung Ausgangsspannung 5-10 V für Lüftungsstufe 2 und Entrauchungsbetrieb
St. 2: Ausgangsspannung im Entrauchungsbetrieb gleich wie für Lüftungsstufe 2
Gespeicherte Auslösung rücksetzen
möglich, wenn kein Alarm mehr ansteht
1 Sek. drücken: Auslösung der automatischen Rauchmelder (RM) wird zurückge-
setzt und die Melderschleife für 3 Sek. unterbrochen
3 sec. drücken: Auslösung an Feuerwehrschalter (FWS) wird zurückgesetzt. Nur
möglich, wenn zuvor Feuerwehrschalter (FWS) „AUS"
