Vorbedingungen
Hinweis Pegelwandler
WTV531..
USB Activity
TXD
RXD
M-Bus Error
M-Bus Ready
Power
34 / 120
Siemens
Smart Infrastructure
6

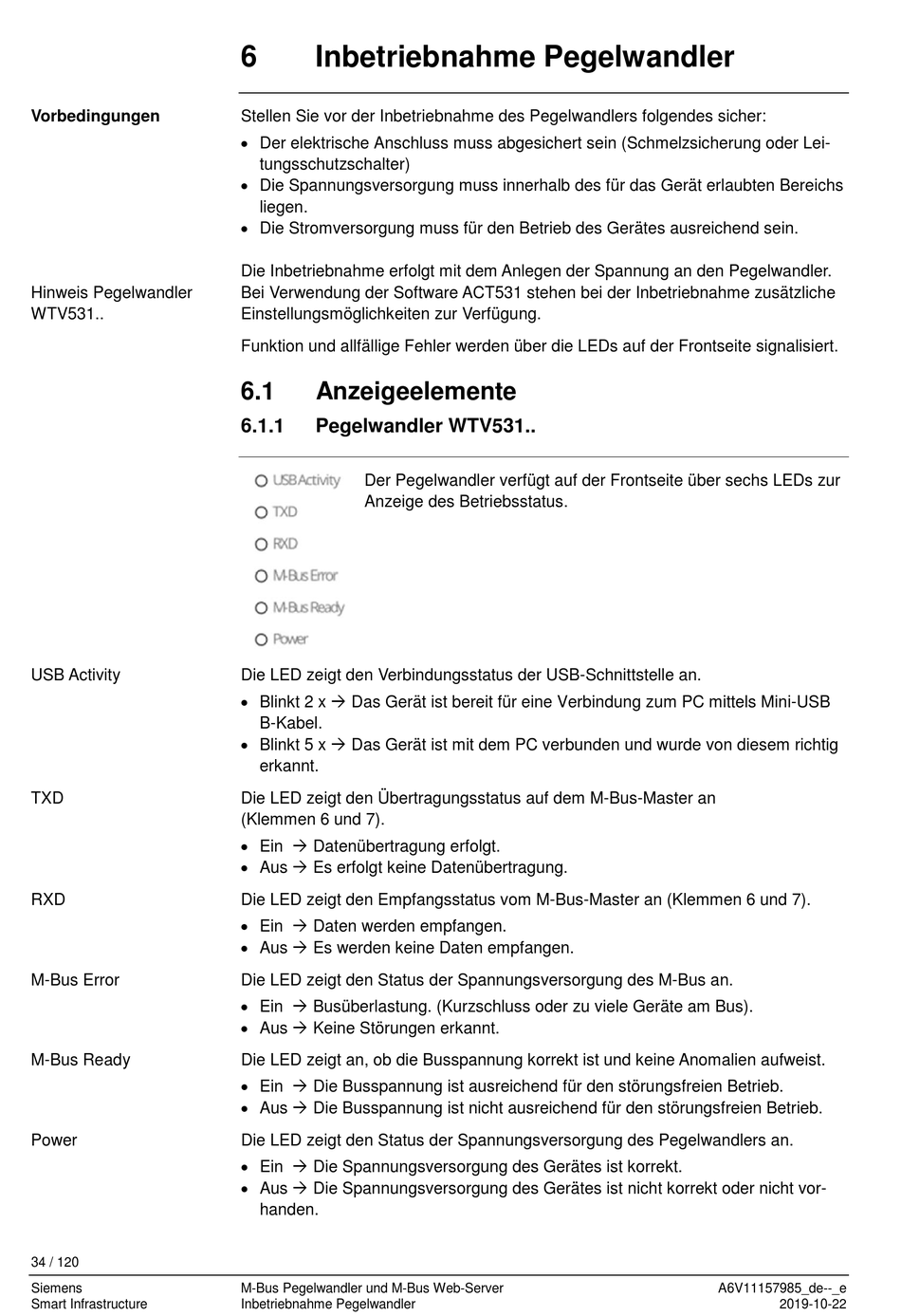

Inbetriebnahme Pegelwandler

Stellen Sie vor der Inbetriebnahme des Pegelwandlers folgendes sicher:
• Der elektrische Anschluss muss abgesichert sein (Schmelzsicherung oder Lei-
tungsschutzschalter)
• Die Spannungsversorgung muss innerhalb des für das Gerät erlaubten Bereichs
liegen.
• Die Stromversorgung muss für den Betrieb des Gerätes ausreichend sein.
Die Inbetriebnahme erfolgt mit dem Anlegen der Spannung an den Pegelwandler.
Bei Verwendung der Software ACT531 stehen bei der Inbetriebnahme zusätzliche
Einstellungsmöglichkeiten zur Verfügung.
Funktion und allfällige Fehler werden über die LEDs auf der Frontseite signalisiert.
6.1

Anzeigeelemente

6.1.1

Pegelwandler WTV531..

Der Pegelwandler verfügt auf der Frontseite über sechs LEDs zur
Anzeige des Betriebsstatus.
Die LED zeigt den Verbindungsstatus der USB-Schnittstelle an.
• Blinkt 2 x  Das Gerät ist bereit für eine Verbindung zum PC mittels Mini-USB
B-Kabel.
• Blinkt 5 x  Das Gerät ist mit dem PC verbunden und wurde von diesem richtig
erkannt.
Die LED zeigt den Übertragungsstatus auf dem M-Bus-Master an
(Klemmen 6 und 7).
• Ein  Datenübertragung erfolgt.
• Aus  Es erfolgt keine Datenübertragung.
Die LED zeigt den Empfangsstatus vom M-Bus-Master an (Klemmen 6 und 7).
• Ein  Daten werden empfangen.
• Aus  Es werden keine Daten empfangen.
Die LED zeigt den Status der Spannungsversorgung des M-Bus an.
• Ein  Busüberlastung. (Kurzschluss oder zu viele Geräte am Bus).
• Aus  Keine Störungen erkannt.
Die LED zeigt an, ob die Busspannung korrekt ist und keine Anomalien aufweist.
• Ein  Die Busspannung ist ausreichend für den störungsfreien Betrieb.
• Aus  Die Busspannung ist nicht ausreichend für den störungsfreien Betrieb.
Die LED zeigt den Status der Spannungsversorgung des Pegelwandlers an.
• Ein  Die Spannungsversorgung des Gerätes ist korrekt.
• Aus  Die Spannungsversorgung des Gerätes ist nicht korrekt oder nicht vor-
handen.
M-Bus Pegelwandler und M-Bus Web-Server
Inbetriebnahme Pegelwandler
A6V11157985_de--_e
2019-10-22
