Montage

Der Pegelwandler und der Web-Server sind zur Montage auf einer 35 mm DIN-
Schiene vorgesehen.
Sie beanspruchen jeweils den Platz von vier Standardmodulen auf der Schiene.
Weitere Informationen zur Montage finden Sie in den Montageanleitungen des Pe-
gelwandlers [3] und des Web-Servers [5].
Montage
3
Anschlüsse
3.1

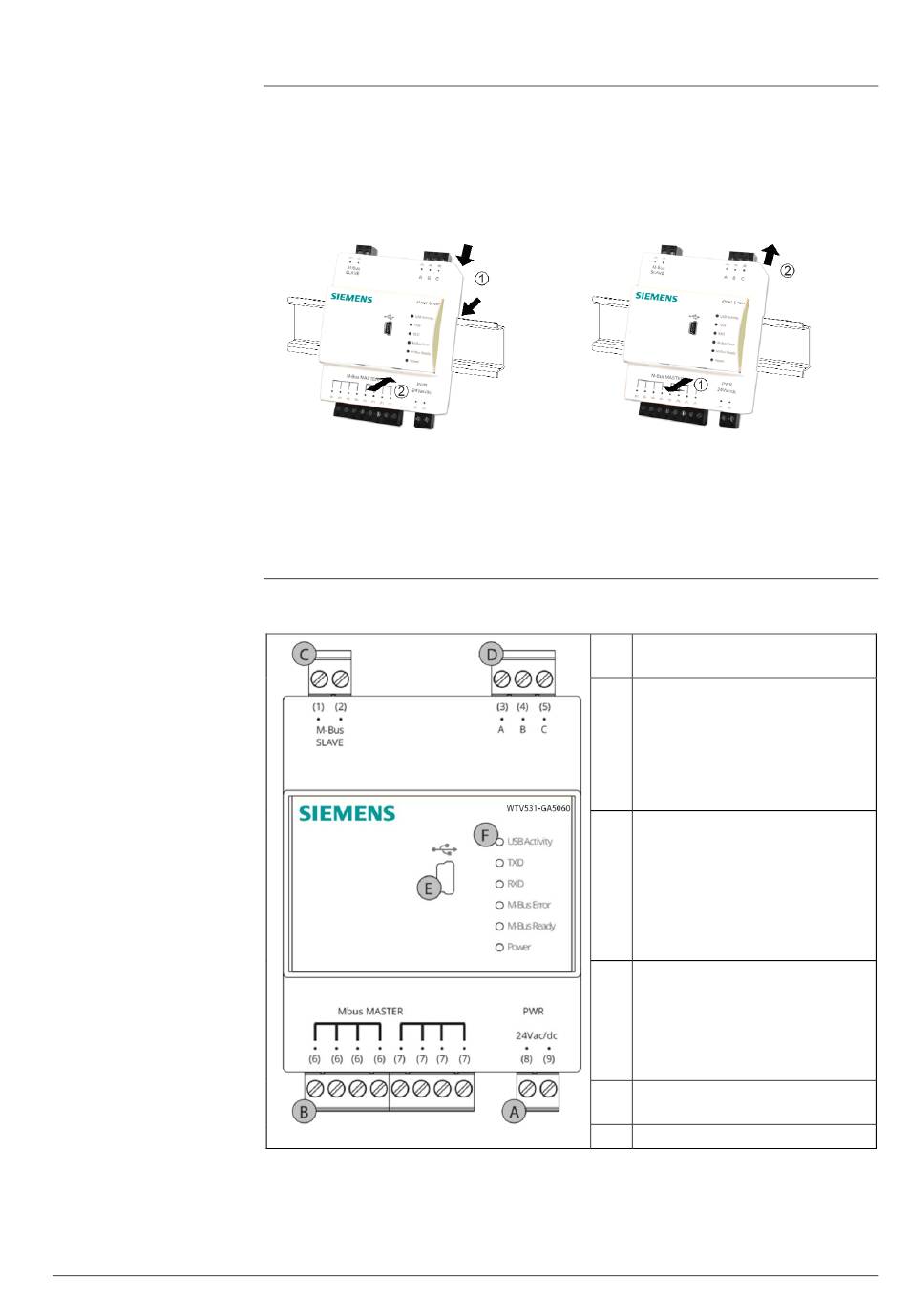

Pegelwandler WTV531..

Der Pegelwandler WTV531.. verfügt über folgende Anschlussklemmen / LEDs.
Für die Bedeutung der LED-Anzeigen s. Abschnitt Anzeigeelemente S. 34.
M-Bus Pegelwandler und M-Bus Web-Server
Montage
Demontage
A
Spannungsversorgung für AC/DC 24 V
Klemmen (8) und (9)
B
Anschlüsse für die M-Bus-Geräte
und
Anschlüsse für nachfolgende Slave-
Pegelwandler, wenn dieser
Pegelwandler als Master eingesetzt
wird.
Klemmen (6) und (7)
C
Anschlüsse für die Verbindung mit
einem M-Bus Web-Server
und / oder
Anschlüsse für die Verbindung mit dem
vorgängigen Master-Pegelwandler,
wenn dieser Pegelwandler als Slave
eingesetzt wird.
Klemmen (1) und (2)
D
Schnittstelle RS-232 für die Verbindung
mit einem PC oder M-Bus Master
A = TX
B = RX
C = GND
Klemmen (3), (4) und (5)
E
Anschluss für PC-Verbindung
Mini-USB Typ B
F
LEDs
A6V11157985_de--_e
13 / 120
2019-10-22
