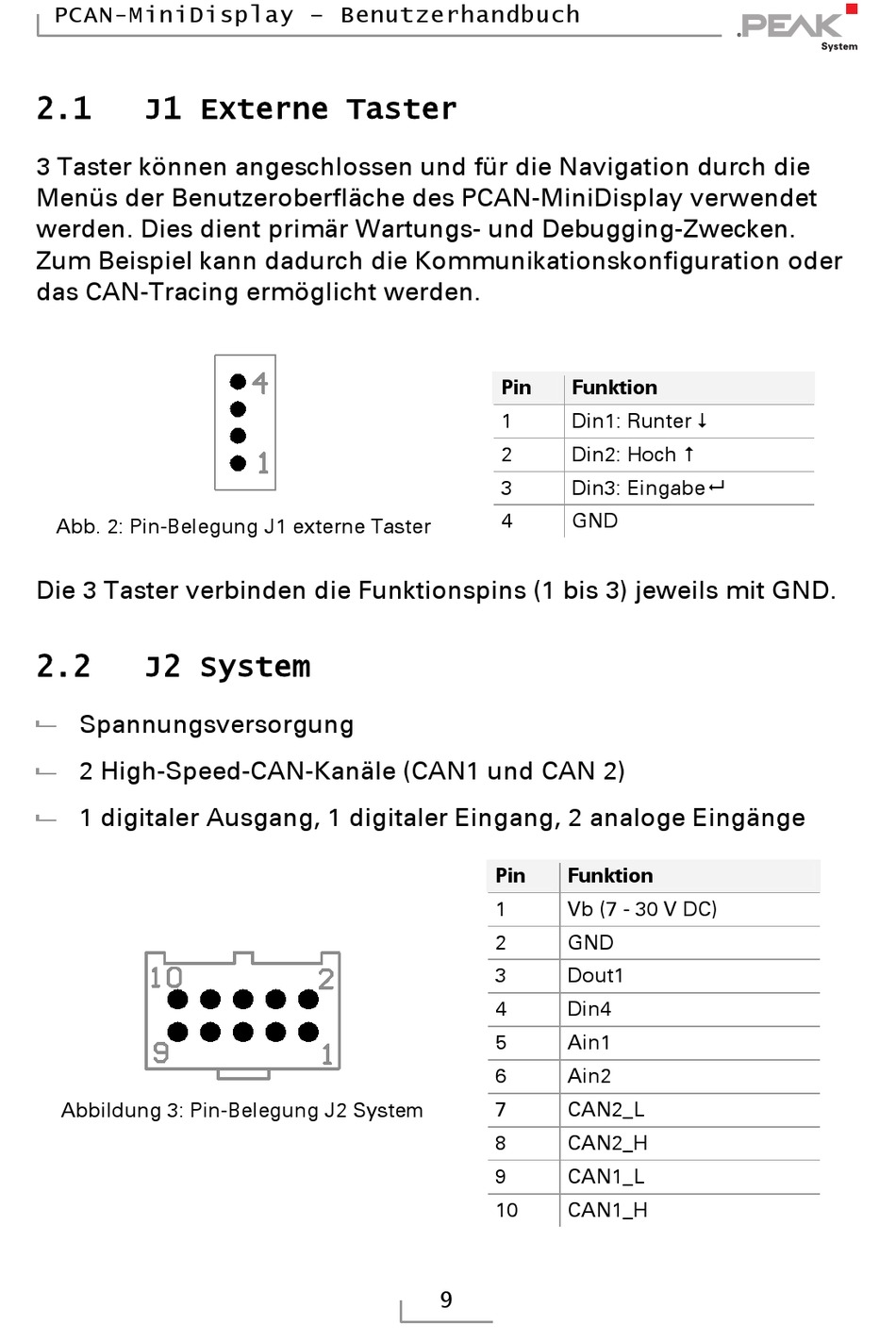

PCAN-MiniDisplay – Benutzerhandbuch
2.1
J1 Externe Taster
3 Taster können angeschlossen und für die Navigation durch die
Menüs der Benutzeroberfläche des PCAN-MiniDisplay verwendet
werden. Dies dient primär Wartungs- und Debugging-Zwecken.
Zum Beispiel kann dadurch die Kommunikationskonfiguration oder
das CAN-Tracing ermöglicht werden.
Abb. 2: Pin-Belegung J1 externe Taster
Die 3 Taster verbinden die Funktionspins (1 bis 3) jeweils mit GND.
2.2
J2 System
Spannungsversorgung
2 High-Speed-CAN-Kanäle (CAN1 und CAN 2)
1 digitaler Ausgang, 1 digitaler Eingang, 2 analoge Eingänge
Abbildung 3: Pin-Belegung J2 System
Pin
Funktion
1
Din1: Runter
2
Din2: Hoch
3
Din3: Eingabe
4
GND
Pin
Funktion
1
Vb (7 - 30 V DC)
2
GND
3
Dout1
4
Din4
5
Ain1
6
Ain2
7
CAN2_L
8
CAN2_H
9
CAN1_L
10
CAN1_H
9
