Eigene Bilder verwenden
Beim PCAN-MiniDisplay können eigene Bilder benutzt werden. Das
können projektspezifische Bilder beim Einschalten der Anzeige oder
eigene Instrumentenanzeigen sein.
Die folgende Tabelle enthält Informationen zu den notwendigen
Bildeigenschaften, damit eigene Bilder auf dem PCAN-MiniDisplay
verwendet werden können:
Eigenschaften der Bilder
Dateiname
Format
Auflösung
Farbtiefe
Transparenz
Die folgende Grafik veranschaulicht, wie ein eigenes Bild mit
Transparenz erzeugt werden kann:
Hinweis: Das PCAN-MiniDisplay stellt die Bilder mit
eingeschränktem Farbumfang dar.
Windows-Bitmap
max. 320 x 240 Pixel
24 Bit
Ohne Alphakanal, Transparenz durch Schwarz-Weiß-
Maske (keine Abstufung möglich)

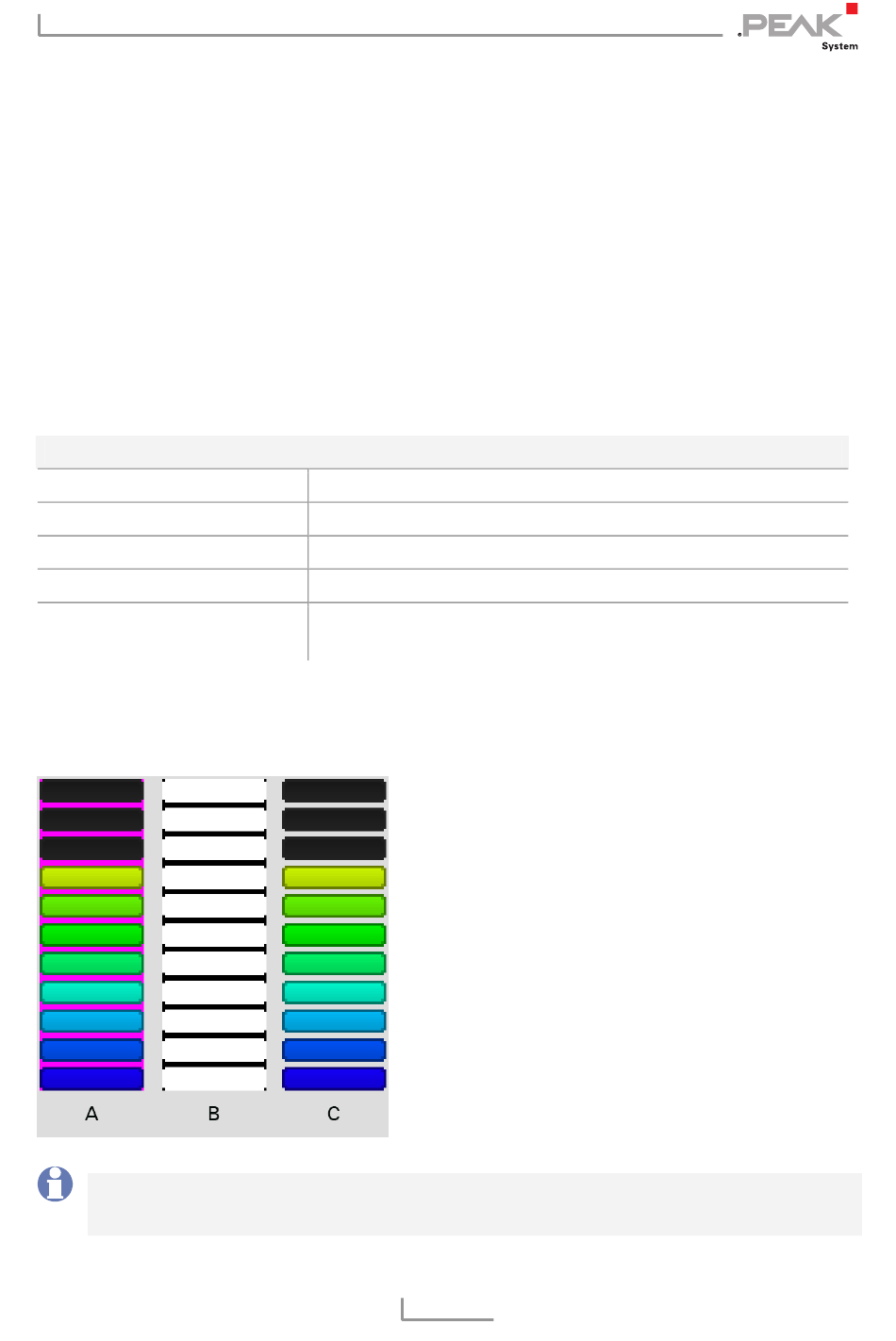

Abbildung 12: Beispielbilder aus der
Instrumentenanzeige vom PCAN-MiniDisplay
A: Ausgangsbild ohne Transparenz
B: Transparenzmaske (schwarz und weiß)
C: Ausgangsbild mit Transparenz
