PCAN-MiniDisplay – Benutzerhandbuch
Die digitalen und analogen Eingänge können für die Instrumenten-
anzeige genutzt werden. Weitere Informationen zu den Eingängen
und dem digitalen Ausgang des J2-System-Anschlusses finden Sie
Technische Daten
im Abschnitt
2.3
J3 und J7 USB
Die Anschlüsse J3 und J7 (Mini-USB-Buchse) können für den Zugriff
auf die Speicherkarte im PCAN-MiniDisplay von einem PC über eine
USB-Verbindung. Der Zugriff auf die Speicherkarte kann auch bei
ausgeschaltetem PCAN-MiniDisplay erfolgen. Beim Einschalten des
Geräts wird die USB-Verbindung kurzzeitig unterbrochen.

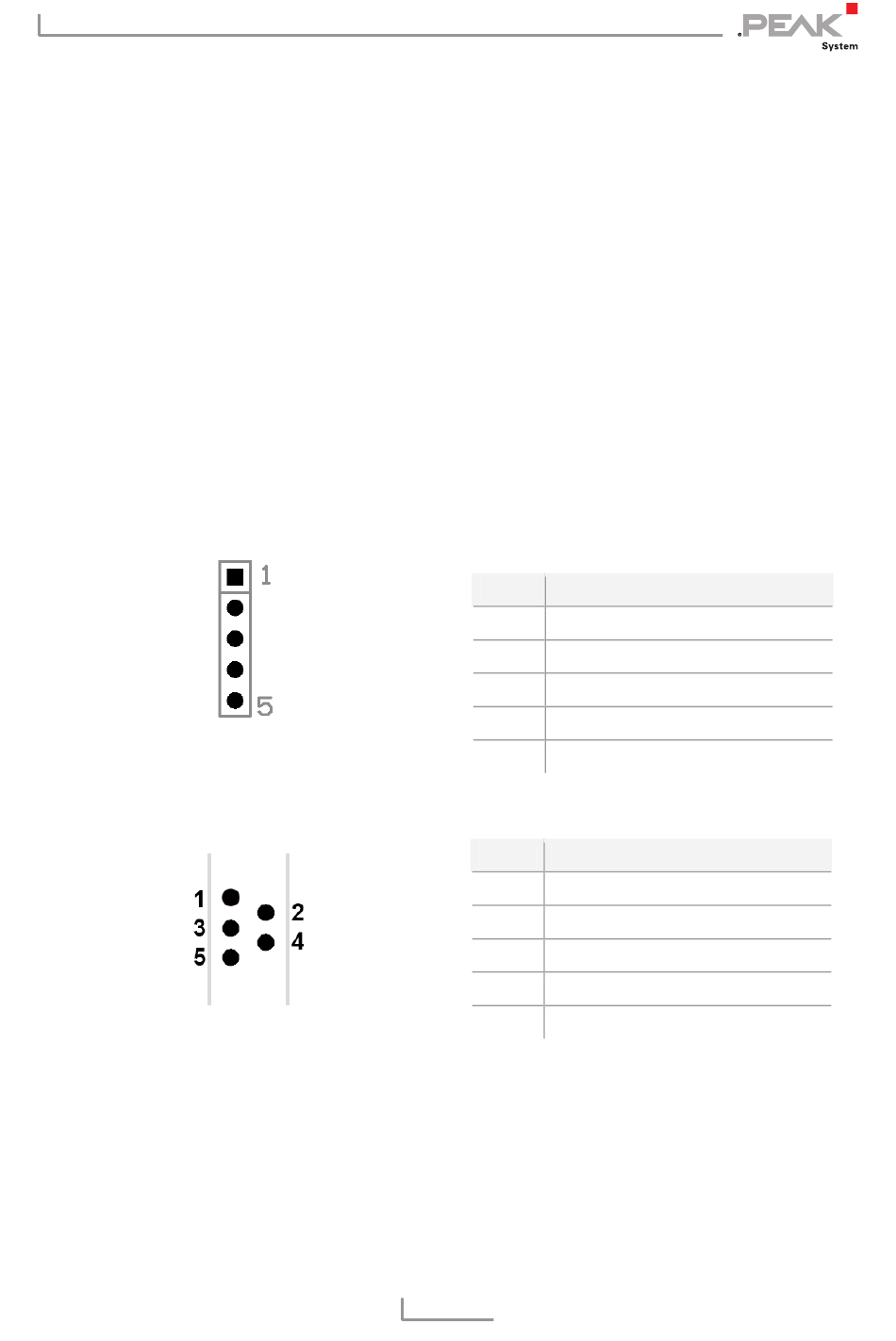

Abbildung 4: Pin-Belegung J3 USB
Abbildung 5: Pin-Belegung J7 USB
(Mini-USB)
Seite 41.
Pin
Funktion
1
5 V USB
2
D-
3
D+
4
GND
5
GND
Pin
Funktion
1
5 V USB
2
D-
3
D+
4
nicht belegt
5
GND
10
