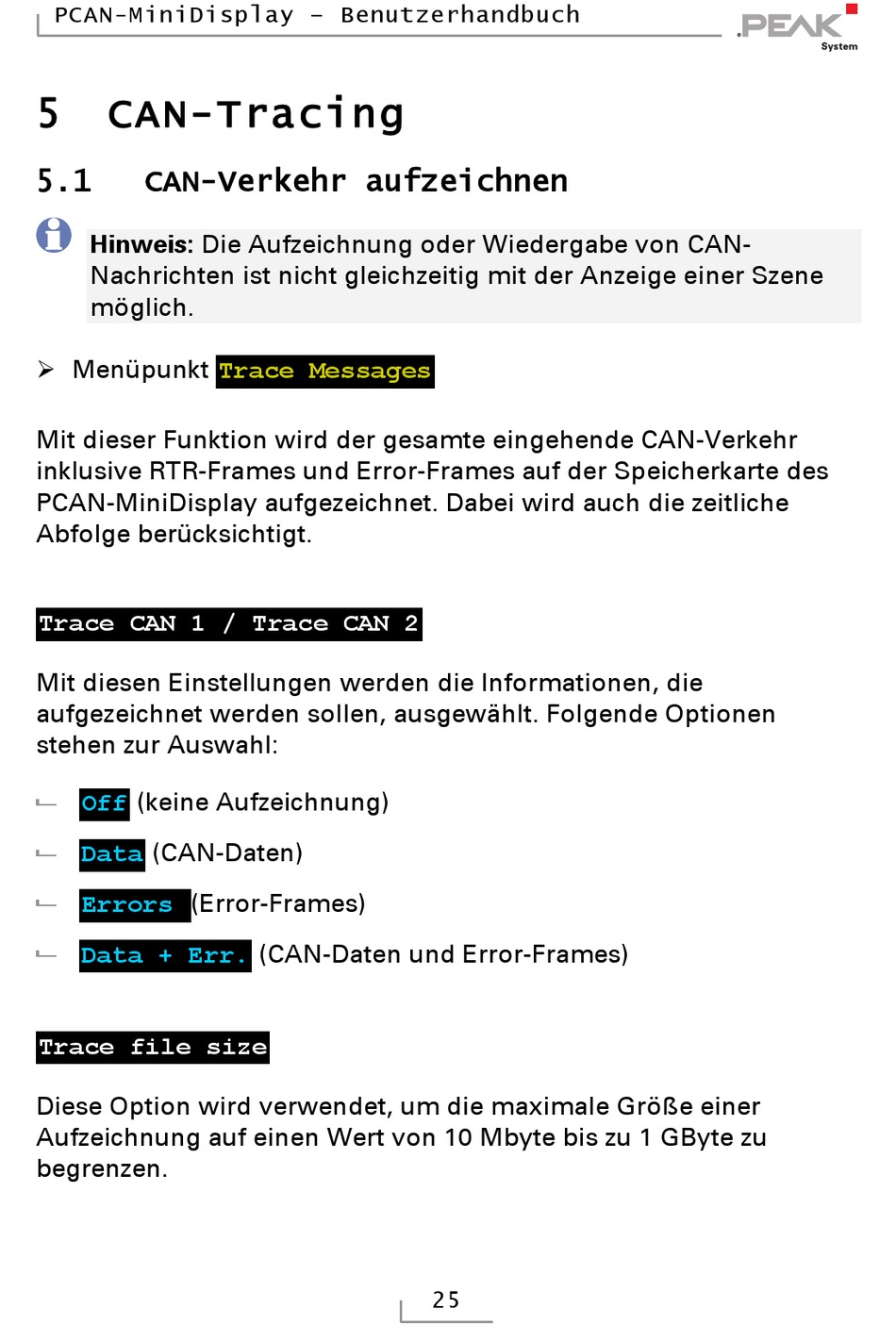

PCAN-MiniDisplay – Benutzerhandbuch
5
CAN-Tracing
5.1
CAN-Verkehr aufzeichnen
Hinweis: Die Aufzeichnung oder Wiedergabe von CAN-
Nachrichten ist nicht gleichzeitig mit der Anzeige einer Szene
möglich.
Menüpunkt
Mit dieser Funktion wird der gesamte eingehende CAN-Verkehr
inklusive RTR-Frames und Error-Frames auf der Speicherkarte des
PCAN-MiniDisplay aufgezeichnet. Dabei wird auch die zeitliche
Abfolge berücksichtigt.
Trace CAN 1 / Trace CAN 2
Mit diesen Einstellungen werden die Informationen, die
aufgezeichnet werden sollen, ausgewählt. Folgende Optionen
stehen zur Auswahl:
(keine Aufzeichnung)
Off
(CAN-Daten)
Data
(Error-Frames)
Errors
Data + Err.
Trace file size
Diese Option wird verwendet, um die maximale Größe einer
Aufzeichnung auf einen Wert von 10 Mbyte bis zu 1 GByte zu
begrenzen.
Trace Messages
(CAN-Daten und Error-Frames)
25
