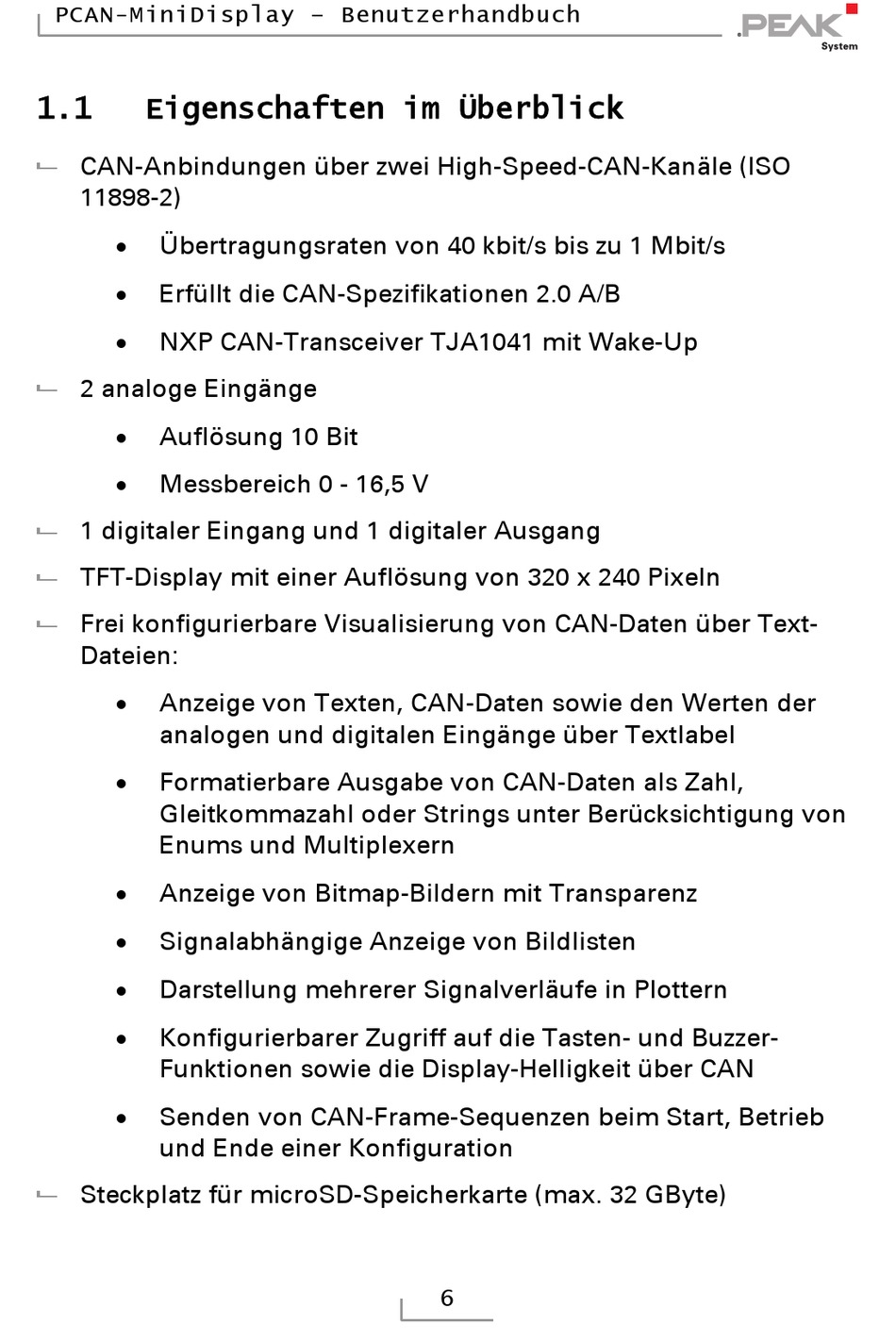

PCAN-MiniDisplay – Benutzerhandbuch
1.1
Eigenschaften im Überblick
CAN-Anbindungen über zwei High-Speed-CAN-Kanäle (ISO
11898-2)
Übertragungsraten von 40 kbit/s bis zu 1 Mbit/s
Erfüllt die CAN-Spezifikationen 2.0 A/B
NXP CAN-Transceiver TJA1041 mit Wake-Up
2 analoge Eingänge
Auflösung 10 Bit
Messbereich 0 - 16,5 V
1 digitaler Eingang und 1 digitaler Ausgang
TFT-Display mit einer Auflösung von 320 x 240 Pixeln
Frei konfigurierbare Visualisierung von CAN-Daten über Text-
Dateien:
Anzeige von Texten, CAN-Daten sowie den Werten der
analogen und digitalen Eingänge über Textlabel
Formatierbare Ausgabe von CAN-Daten als Zahl,
Gleitkommazahl oder Strings unter Berücksichtigung von
Enums und Multiplexern
Anzeige von Bitmap-Bildern mit Transparenz
Signalabhängige Anzeige von Bildlisten
Darstellung mehrerer Signalverläufe in Plottern
Konfigurierbarer Zugriff auf die Tasten- und Buzzer-
Funktionen sowie die Display-Helligkeit über CAN
Senden von CAN-Frame-Sequenzen beim Start, Betrieb
und Ende einer Konfiguration
Steckplatz für microSD-Speicherkarte (max. 32 GByte)
6
