J4 JTAG

Zugriff auf den Mikrocontroller zu Debugging-Zwecken.

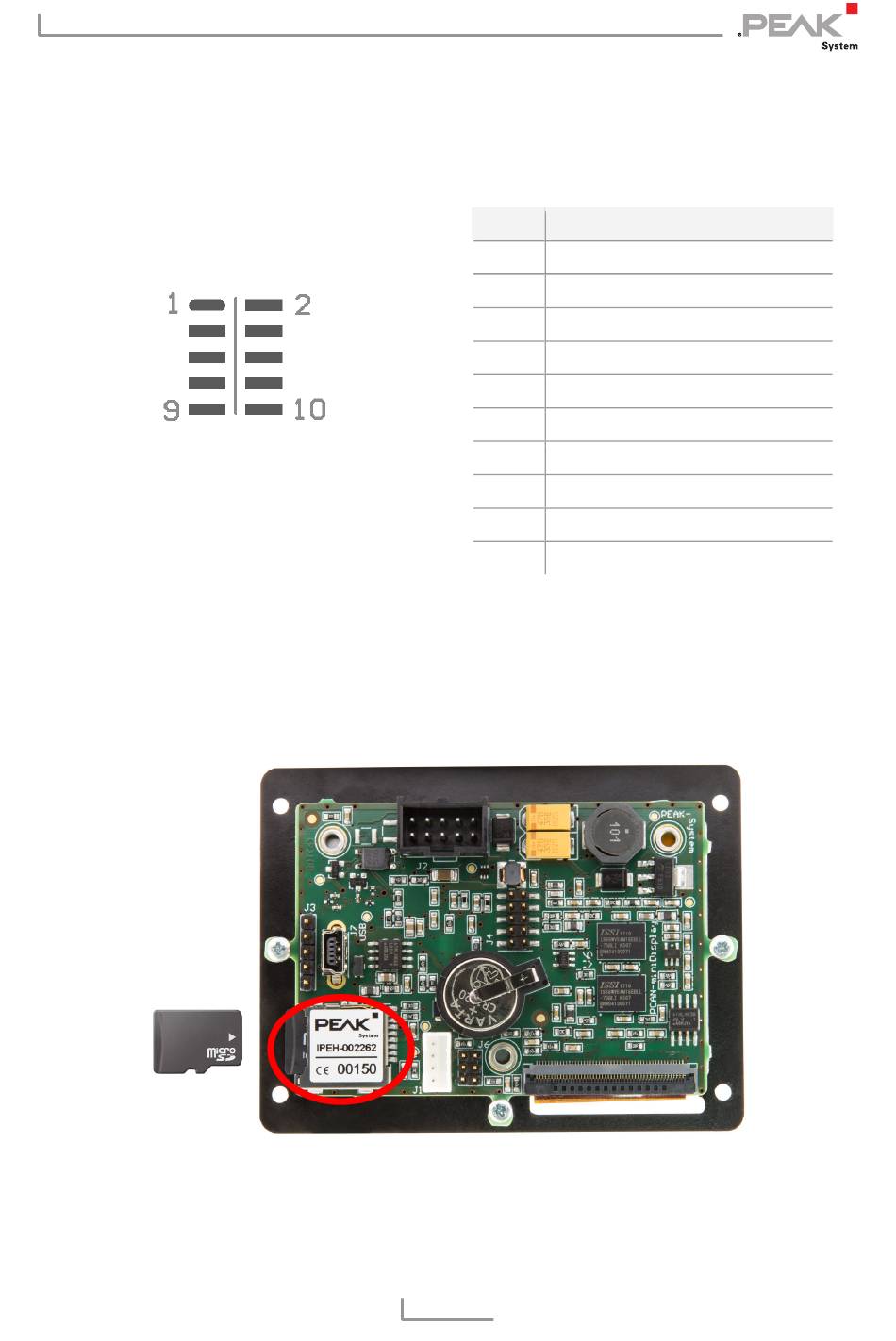

Abbildung 7: Pin-Belegung J4 JTAG
2.5

J5 microSD

Steckplatz für eine microSD-Speicherkarte (max. 32 GByte).
auf der Rückseite der Platine des PCAN-MiniDisplay
Abbildung 8: Position des microSD-Steckplatzes
Pin Funktion
1 GND
2 GND
3 Reset#
4 3,3 V
5 TCK
6 TMS
7 TDO
8 TDI
9 RTCK
10 TRST
