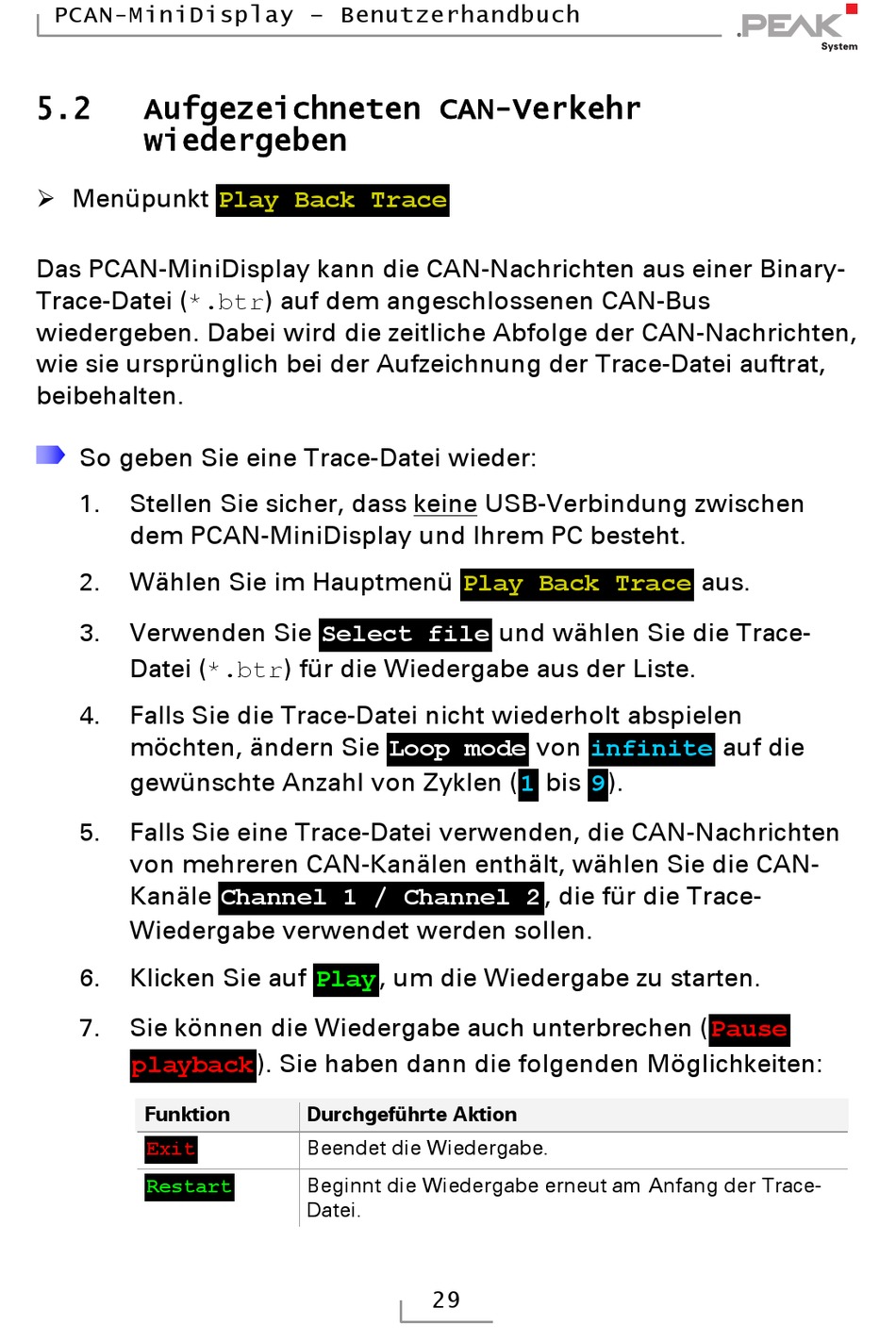

PCAN-MiniDisplay – Benutzerhandbuch
5.2
Aufgezeichneten CAN-Verkehr
wiedergeben
Menüpunkt
Das PCAN-MiniDisplay kann die CAN-Nachrichten aus einer Binary-
Trace-Datei (*.btr) auf dem angeschlossenen CAN-Bus
wiedergeben. Dabei wird die zeitliche Abfolge der CAN-Nachrichten,
wie sie ursprünglich bei der Aufzeichnung der Trace-Datei auftrat,
beibehalten.
So geben Sie eine Trace-Datei wieder:
1.
Stellen Sie sicher, dass keine USB-Verbindung zwischen
dem PCAN-MiniDisplay und Ihrem PC besteht.
2.
Wählen Sie im Hauptmenü
3.
Verwenden Sie
Datei (*.btr) für die Wiedergabe aus der Liste.
4.
Falls Sie die Trace-Datei nicht wiederholt abspielen
möchten, ändern Sie
gewünschte Anzahl von Zyklen (
5.
Falls Sie eine Trace-Datei verwenden, die CAN-Nachrichten
von mehreren CAN-Kanälen enthält, wählen Sie die CAN-
Kanäle
Wiedergabe verwendet werden sollen.
6.
Klicken Sie auf Play, um die Wiedergabe zu starten.
7.
Sie können die Wiedergabe auch unterbrechen (
playback). Sie haben dann die folgenden Möglichkeiten:
Funktion
Exit
Restart
Play Back Trace
Select file
Channel 1 / Channel 2
Durchgeführte Aktion
Beendet die Wiedergabe.
Beginnt die Wiedergabe erneut am Anfang der Trace-
Datei.
Play Back Trace
und wählen Sie die Trace-
von
Loop mode
bis 9).
1
, die für die Trace-
29
aus.
auf die
infinite
Pause
