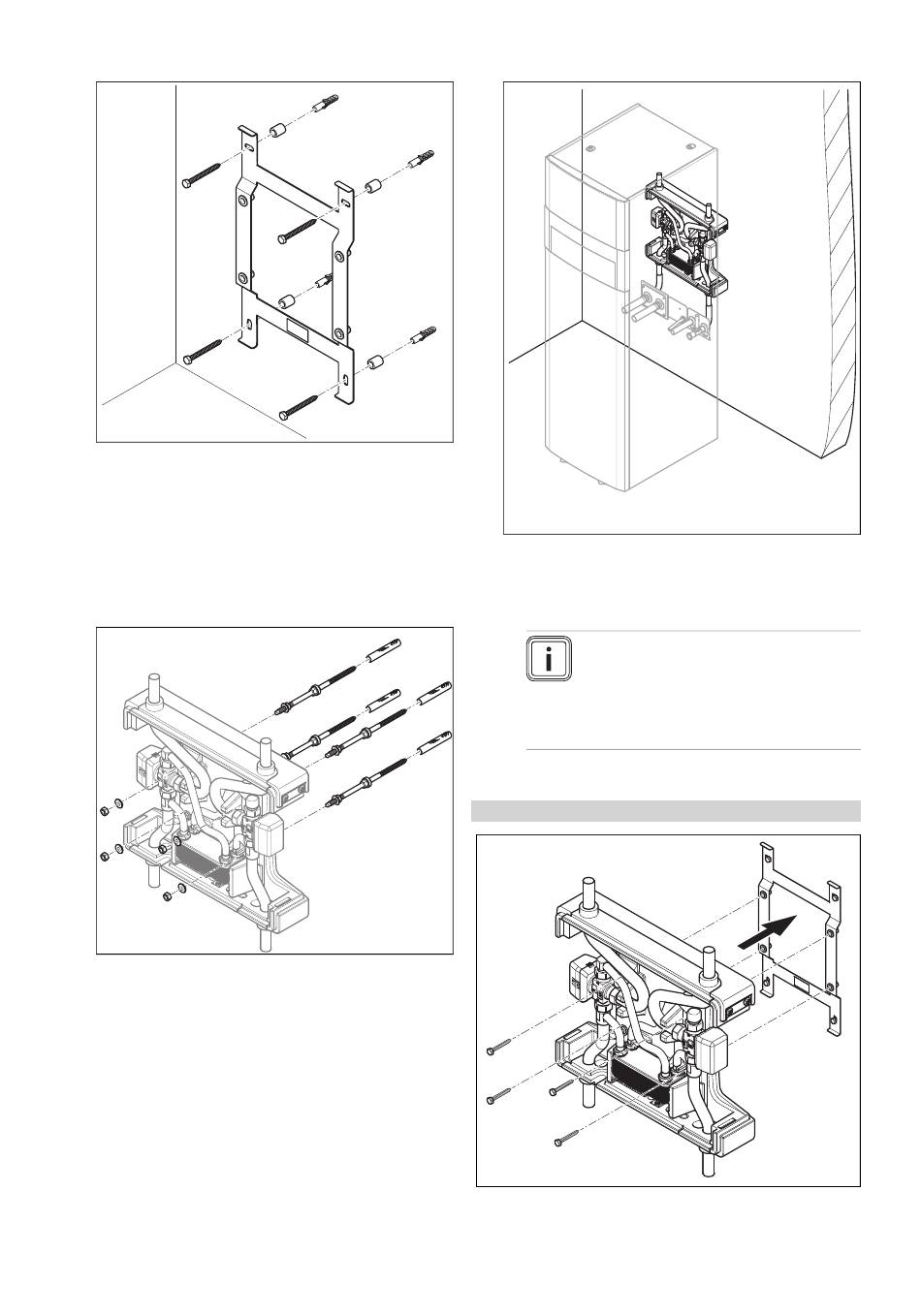

4 Montage
Alternative 1 / 3
1.
▶
Montieren Sie den Produkthalter an der Wand. Ver-
wenden Sie wenn möglich das beiliegende Befesti-
gungsmaterial.
–
Ausrichtung der hydraulischen Anschlussleitun-
gen des Produkts: vertikal
▶
Verwenden Sie die beiliegenden Distanzhülsen,
um einen ausreichenden Abstand zur Wand zur
Verkleidungsmontage zu gewährleisten.
Alternative 2 / 3
1.
▶
Verwenden Sie alternativ zum Produkthalter die bei-
liegenden Stockschrauben, um ggf. ausreichenden
Wandabstand für eine Montage von Rohrleitungen
hinter dem Modul Passive Kühlung zu erhalten.
6
Alternative 3 / 3
1.
▶
Montieren Sie das Modul ggf. mit den beiliegenden
Stockschrauben genau hinter der Wärmepumpe
an die Wand, so dass es von der Wärmepumpe
verdeckt wird.
Hinweis
Da das Stichmaß der Anschlüsse am Mo-
dul deckungsgleich mit dem der Wärme-
pumpe ist, kann das Modul auch von den
Anschlüssen der Wärmepumpe getragen
werden (Rucksacklösung).
4.7
Produkt an Produkthalter montieren
Bedingungen: Produkthalter montiert
▶
Stecken Sie das Produkt auf den Produkthalter.
Installationsanleitung Modul Passive Kühlung 0020200972_01
