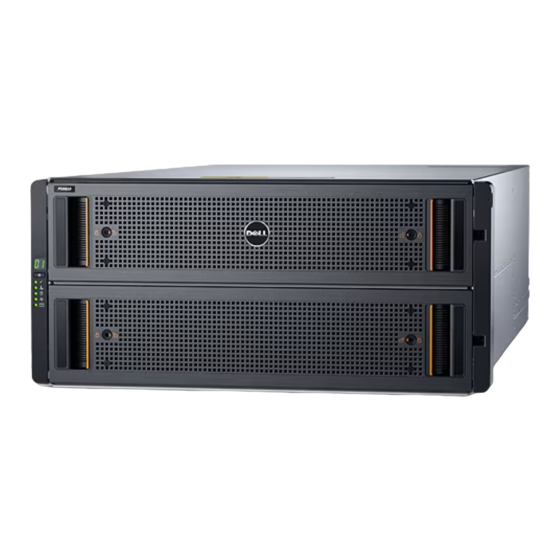

Dell EqualLogic PS6610 Serie Installations- Und Setup-Handbuch
Vorschau ausblenden
Andere Handbücher für EqualLogic PS6610 Serie:
- Hardware-benutzerhandbuch (58 Seiten)
Verwandte Anleitungen für Dell EqualLogic PS6610 Serie
Inhaltszusammenfassung für Dell EqualLogic PS6610 Serie
- Seite 1 Dell EqualLogic PS6610 Series-Speicher- Arrays Installations- und Setup-Handbuch Version 1.0 Vorschriftenmodell Serie E11J...
- Seite 2 Copyright © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch U.S.- und internationales Urheberrecht und Gesetze zum Schutze geistigen Eigentums geschützt. Dell und das Dell-Logo sind in den U.S.A. und/oder anderen Gerichtsbarkeiten Marken von Dell Inc. Alle anderen hierin erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort 1 Übersicht über den Array-Installationsvorgang 2 Montage des Arrays in einem Rack Bevor Sie beginnen Hardwareschutz Anweisungen zur Montage eines Arrays in ein Rack 3 Laufwerksinstallation Richtlinien für die Handhabung von Laufwerken Unterstützte Laufwerke und Laufwerkstypen Anweisungen und Beschränkungen für den Laufwerkeinbau 4 Anschließen der Array-Kabel Netzwerkanforderungen und -empfehlungen Minimale und empfohlene Kabelkonfigurationen... - Seite 4 PS6610 Installations- und Setup-Handbuch...
-
Seite 5: Vorwort
Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar. Um den Dell EqualLogic Technical Support telefonisch zu kontaktieren, wählen Sie aus den USA oder Kanada: 800-945-3355. Für eine Liste der internationalen Dell EqualLogic-Support-Nummern besuchen Sie support.dell.com/support/topics/global.aspx/support/enterprise_support/en/equal_logic. -
Seite 6: Online-Dienste
(Kontaktaufnahme) oder Cantact Us wählen Sie den jeweiligen Dell Support-Dienst aus der Liste. 3. Wählen Sie Ihren bevorzugten Kommunikationsweg für den Dell Support, etwa per E-Mail oder Telefon. Online-Dienste Erfahren Sie mehr über die Produkte und Services von Dell unter dell.com... -
Seite 7: Übersicht Über Den Array-Installationsvorgang
1 Übersicht über den Array-Installationsvorgang Um Ihr Array einzurichten und mit der Nutzung des iSCSI SAN-Arrays beginnen zu können, führen Sie die folgenden Schritte durch: 1. Installieren Sie das System in einem Rack. Lesen Sie den Abschnitt unter Montage des Arrays in einem Rack auf Seite 2. - Seite 8 PS6610 Installations- und Setup-Handbuch 1 Übersicht über den Array-Installationsvorgang...
-
Seite 9: Montage Des Arrays In Einem Rack
Sicherheitshinweise zur Installation Befolgen Sie diese Sicherheitshinweise: • Dell empfiehlt, den Einbau eines Arrays in ein Rack nur von Personen mit Erfahrung in der Rackmontage vornehmen zu lassen. • Sie benötigen mindestens drei Personen, um das Array-Gehäuse aus dem Versandkarton herauszuheben und im Rack zu installieren. - Seite 10 PS6610 Installations- und Setup-Handbuch 2 Montage des Arrays in einem Rack • Beim Beladen eines Racks mit Gehäusen, füllen Sie das Rack von unten nach oben; leeren Sie das Rack von oben nach unten. • Um die Gefahr eines Umstürzens des Racks zu vermeiden, sollten Sie nicht mehr als ein Gehäuse auf einmal aus dem Rack schieben.
-
Seite 11: Hardwareschutz
PS6610 Installations- und Setup-Handbuch 2 Montage des Arrays in einem Rack • Das Array verfügt auf der Vorder- und Rückseite über ausreichend Platz für den Luftstrom. • Ihre Umgebung unterstützt alle Anforderungen, die in den Technische Daten auf Seite 41 aufgelistet sind. -
Seite 12: Optionale Hardware
PS6610 Installations- und Setup-Handbuch 2 Montage des Arrays in einem Rack Componente Descripción Verbindet die Stromversorgung des Arrays mit seiner Stromquelle. Die Lieferung enthält möglicherweise unterschiedliche Typen von Stromkabeln, je nach elektrischen Anforderungen des Landes, in dem das Array betrieben werden soll. Verwenden Stromversorgungskabel Sie das passende Kabel für Ihren Standort. -
Seite 13: Anweisungen Zur Montage Eines Arrays In Ein Rack
PS6610 Installations- und Setup-Handbuch 2 Montage des Arrays in einem Rack Anweisungen zur Montage eines Arrays in ein Rack Gehen Sie zur Montage eines Arrays in ein Rack wie folgt vor: 1. Legen Sie fest, wo die Montageschienen im Rack montiert werden sollen. 2. -
Seite 14: Einbau Des Arrays Im Rack
PS6610 Installations- und Setup-Handbuch 2 Montage des Arrays in einem Rack Einbau des Arrays im Rack VORSICHTSHINWEIS: Seien Sie vorsichtig, wenn Sie das Gehäuse anheben. Zur Installation werden bei nicht bestückten Laufwerkschubladen mindestens 3 Personen benötigt. 1. Heben Sie das Array mit Hilfe einer anderen Person an (halten es gerade), und schieben Sie es in die Montageschienen, bis das Array einrastet. -
Seite 15: Laufwerksinstallation
Dell verwendet für seine EqualLogic Speichersysteme besonders geeignete und getestete ANMERKUNG: Festplatten und verwaltet Festplattenqualität und -firmware nur für diese Laufwerke. Deshalb werden nur von Dell gelieferte Festplatten von PS-Series-Arrays unterstützt. Der Einsatz anderer, nicht zugelassener Festplatten im PS6610-Array ist nicht möglich. Anweisungen und Beschränkungen für den Laufwerkeinbau Es ist extrem wichtig, die Festplatten ordnungsgemäß... -
Seite 16: Öffnen Einer Laufwerkschublade
PS6610 Installations- und Setup-Handbuch 3 Laufwerksinstallation Bei der Installation von Festplatten gelten die folgenden Einschränkungen: • Bei der Installation von 42 Laufwerken müssen 2 vollständige Festplatten-Zeilen in der oberen Schublade (Steckplätze 0-27) und 1 vollständige Festplatten-Zeile in der unteren Schublade (Steckplätze 42-55) vorhanden sein. -
Seite 17: Installieren Und Entfernen Von Laufwerken
PS6610 Installations- und Setup-Handbuch 3 Laufwerksinstallation Laufwerkssteckplatznummern Laufwerkssteckplatznummern der oberen Schublade sind wie in gezeigt nummeriert. Tabelle 3 Die Laufwerkssteckplatznummern der unteren Schublade sind wie in gezeigt nummeriert. Tabelle 4 Tabelle 3: Laufwerksnummern der oberen Schublade 28 29 30 14 15 16 Schubladen-Vorderseite Tabelle 4: Laufwerksnummern der unteren Schublade Schubladen-Vorderseite... - Seite 18 PS6610 Installations- und Setup-Handbuch 3 Laufwerksinstallation Abbildung 3: Ein Laufwerk in den Laufwerkschacht einsetzen Abbildung 4: Ein Laufwerk im Laufwerkschacht befestigen...
-
Seite 19: Entfernen Von Festplattenlaufwerken
PS6610 Installations- und Setup-Handbuch 3 Laufwerksinstallation 4. Überprüfen Sie die Funktionsfähigkeit des neuen Laufwerks, indem Sie die LED oben auf dem DDIC kontrollieren. (Eine gelbe LED zeigt an, dass das Laufwerk ordnungsgemäß arbeitet.) Außerdem können Sie den Status aller Laufwerke im System anhand des Mitgliedslaufwerke-GUI-Fensters oder des CLI-Befehls überprüfen. - Seite 20 PS6610 Installations- und Setup-Handbuch 3 Laufwerksinstallation...
-
Seite 21: Anschließen Der Array-Kabel
Netzwerkempfehlungen sind in Tabelle 5 beschrieben. Darüber hinaus gelten für PS Series-Arrays alle üblichen Regeln für eine ordnungsgemäße Netzwerkkonfiguration. Weitere Informationen zu den Netzwerkanforderungen finden Sie in der Dell EqualLogic Configuration Guide (Dell EqualLogic Konfigurationsanleitung) auf der Dell TechCenter-Website unter en.community.dell.com/techcenter/storage/w/wiki/2639.equallogic-configuration- guide.aspx. - Seite 22 Verwendung von VLANs, um iSCSI SAN-Datenverkehr von anderem Netzwerk- Datenverkehr zu trennen. VLANs müssen aktiviert sein. Ausführlichere Informationen über DCB finden Sie im Dell EqualLogic Group Manager Administrator's Guide Handbuch für Dell EqualLogic Gruppenmanageradministratoren) und in der Dell EqualLogic Group Manager...
-
Seite 23: Minimale Und Empfohlene Kabelkonfigurationen
Stacking-fähig sein. Dell empfiehlt, wann immer möglich Stacking-Konfigurationen einzusetzen. Abbildung 6 Abbildung 7 zeigen die RJ45-Anschlüsse, die SFP+ -Anschlüsse können ANMERKUNG: jedoch als Alternative dazu genutzt werden. Dell rät von der gleichzeitigen Verwendung der RJ45- und SFP+- Anschlüsse ab. Abbildung 6: Mindestnetzwerkkonfiguration... -
Seite 24: Anschließen Und Befestigen Der Stromversorgungskabel
PS6610 Installations- und Setup-Handbuch 4 Anschließen der Array-Kabel Abbildung 7: Empfohlene Netzwerkkonfiguration Anschließen und Befestigen der Stromversorgungskabel Machen Sie die Stromversorgungskabel aus dem Lieferumfang des Arrays ausfindig. Wenn sich im Lieferumfang keine Stromversorgungskabel befanden, bitten Sie Ihren PS Series-Kundendienst oder Fachhändler um Informationen über Stromversorgungskabel. - Seite 25 PS6610 Installations- und Setup-Handbuch 4 Anschließen der Array-Kabel b. Stellen Sie sicher, dass das Band fest um den Bügel gebunden ist (Band straffen). c. Neigen Sie das Kabel in Richtung des Bandes und wickeln Sie das Band straff um das Kabel gegen die Schulter des Steckers des Stromversorgungskabels.
-
Seite 26: Anschließen Des Arrays Ans Netzwerk
PS6610 Installations- und Setup-Handbuch 4 Anschließen der Array-Kabel Abbildung 9: Sichern des Netzadapterkabels Anschließen des Arrays ans Netzwerk Das PS6610-Array-Modell enthält zwei Controller vom Typ 18. Jeder Controller vom Typ 18 verfügt über zwei 10GBASE-T Ports und zwei 10GbE SFP+ Ports. Pro Paar ist ein Port als Ethernet 0, der andere als Ethernet 1 gekennzeichnet. -
Seite 27: Einrichten Einer Seriellen Verbindung Zum Array
Remote-Setup-Assistenten verwenden möchten, benötigen Sie keine serielle Verbindung. Informationen über die Anforderungen des Remote Setup-Assistenten finden Sie in Host Integration Tool for Microsoft® Installation and User's Guide, (Installations- und Benutzerhandbuch für Microsoft® Host-Integrationstools), oder Host Integration Tool for Linux® Installation and User's Guide (Installations- und Benutzerhandbuch für Linux®- Host-Integrationstools) auf eqlsupport.dell.com. - Seite 28 PS6610 Installations- und Setup-Handbuch 4 Anschließen der Array-Kabel Die seriellen Kabel, die im Lieferumfang des Arrays enthalten sind, sind Standard-Nullmodemkabel mit weiblichen DB9-Steckern an jedem Ende. Sie müssen möglicherweise Adapterkabel (DB9-Stecker und RJ45- Stecker) erstellen oder kaufen, um das Array an manche Terminalservermodelle anschließen zu können. Lesen Sie den Abschnitt unter Pinbelegung des seriellen Kabels auf Seite Bringen Sie das Kabel am seriellen Port des aktiven Controllers (siehe...
-
Seite 29: Pinbelegung Des Seriellen Kabels
PS6610 Installations- und Setup-Handbuch 4 Anschließen der Array-Kabel Die serielle Verbindung muss wie folgt eingestellt sein: • 9600 Baud • 1 Stoppbit • Keine Parität • 8 Datenbits • Keine Flusskontrolle Bewahren Sie das serielle Kabel auf. Sie benötigen das serielle Kabel zur Verwaltung der ANMERKUNG: Gruppe oder eines bestimmten Arrays, wenn kein Netzwerkzugang vorhanden ist. - Seite 30 PS6610 Installations- und Setup-Handbuch 4 Anschließen der Array-Kabel...
-
Seite 31: Softwarekonfiguration
Benutzung des Remote Setup-Assistenten finden Sie im Dell EqualLogic Host Integration Tools for Microsoft Installation and User’s Guide, (Installations- und Benutzerhandbuch für Dell EqualLogic Host- Integrationstools für Microsoft) oder Dell EqualLogic Host Integration Tool for Linux Installation and User's Guide (Installations- und Benutzerhandbuch für Dell EqualLogic Host-Integrationstools für Linux) auf der Support-Site unter eqlsupport.dell.com. - Seite 32 Array-Netzwerkschnittstelle befindet (Standard ist 255.255.255.0). Netzwerkadresse für das Gerät zum Verbinden von Subnetzen und Weiterleiten von Netzwerkdatenverkehr über das lokale Netzwerk hinaus. Obwohl es von Dell nicht empfohlen wird, dass Sie einen weitergeleiteteten Zugriff auf dem iSCSI-Netz verwenden, ist es manchmal aus folgenden Gründen notwendig: •...
-
Seite 33: Starten Der Softwarekonfiguration
PS6610 Installations- und Setup-Handbuch 5 Softwarekonfiguration Eingabeaufforderung Beschreibung CHAP-Benutzername und -Kennwort, das zur Aktivierung von Microsoft-Diensten, wie z. B. VSS (Volume Shadow Copy Service) oder VDS (Virtual Disk Service) verwendet wird, um auf die Gruppe zuzugreifen. Der Benutzername muss aus 3 bis 63 alphanumerischen Zeichen Benutzername und bestehen. -
Seite 34: Konfigurieren Der Software Mit Dem Remote-Setup-Assistenten
For help, enter a question mark (?) at a prompt. Welcome to Group Manager Copyright 2015 Dell Inc. It appears that the storage array has not been configured. Would you like to configure the array now? (y/n) [n] y... -
Seite 35: Festlegen Der Raid-Richtlinie Eines Mitglieds
PS6610 Installations- und Setup-Handbuch 5 Softwarekonfiguration So führen Sie den Remote-Setup-Assistenten aus: 1. Verwenden Sie einen Computer, der den Anforderungen in Wahl eines Konfigurationsverfahrens auf Seite 25 entspricht. 2. Nehmen Sie die Host-Integration-Tools-CD-ROM aus der Verpackung oder laden Sie das Host-Integration- Tools-Kit von der Support-Website herunter. -
Seite 36: Festlegen Der Raid-Richtlinie Mit Der Group Manager-Gui
PS6610 Installations- und Setup-Handbuch 5 Softwarekonfiguration Festlegen der RAID-Richtlinie mit der Group Manager-GUI Die neuesten Informationen über Browser-Support für die Group Manager-GUI finden Sie in den Release Notes (Versionshinweisen) der PS Series. Nachdem Sie ein Mitglied zu einer Gruppe der PS Series hinzugefügt haben, müssen Sie die RAID-Richtlinie für das Mitglied einstellen und den Speicherpool auswählen. -
Seite 37: Speicherzuweisung
Optional können Sie Platz für Volume-Snapshots reservieren oder ein Volume für schlanke Speicherzuweisung (Thin Provisioning) konfigurieren. Thin Provisioning ist jedoch nicht für alle Speicherumgebungen angebracht. Informationen über erweiterte Volumefunktionen finden Sie im Dell EqualLogic Group Manager Administrator's Guide (Handbuch für Dell EqualLogic Gruppenmanageradministratoren). Dieses Handbuch steht auf der Support-Website unter eqlsupport.dell.com... -
Seite 38: Verwenden Der Gui Zum Erstellen Eines Volumes
PS6610 Installations- und Setup-Handbuch 6 Speicherzuweisung 2. Verwenden Sie bei der Befehlseingabeaufforderung des Group Manager den folgenden Befehl, um das Volume zu erstellen: volume create volume_name size [GB] Geben Sie den Volume-Namen und Größe ein (die Standardgrößeneinheit ist Megabyte). Verwenden Sie keine Leerzeichen zwischen den Zahlen und den Einheiten. -
Seite 39: Assistent Für Volumeerstellung
PS6610 Installations- und Setup-Handbuch 6 Speicherzuweisung Assistent für Volumeerstellung Der Assistent für Volumeerstellung leitet Sie durch den Vorgang zum Definieren eines neuen Volumes und zur Einstellung der verschiedenen Optionen, die Namen, Größe, Pool-Zuweisung, Sektor-Größe, Snapshot- Speicherplatz, iSCSI-Optionen und Zugriffssteuerungsoptionen einschließen. Schritt 1: Volumeeinstellungen Feld Beschreibung... - Seite 40 PS6610 Installations- und Setup-Handbuch 6 Speicherzuweisung Feld Beschreibung Schnelltaste Aktiviert schlanke Speicherzuweisung auf dem Volume. Alt+T Thin provisioned volume Schlanke Speicherzuweisung weist Speicherplatz je nachdem zu, wie viel tatsächlich genutzt wird, aber sie gibt den Eindruck, dass die ganze Volumegröße verfügbar ist. Zum Beispiel kann ein 100 GB Volume so schlank bereitgestellt sein, dass nur 20 GB physikalisch zugewiesen sind und die restlichen 80 GB werden nicht reservierter Speicherplatz, der noch auf dem Speicherpool verfügbar ist.
- Seite 41 PS6610 Installations- und Setup-Handbuch 6 Speicherzuweisung Schritt 3: Konfiguration des iSCSI-Zugangs Feld Beschreibung Schnelltaste Hier können Sie die Zugangskontrolle für das Volume einstellen. What kind of access Wählen Sie die Optionsschaltfläche für den Zugangstyp aus, den type do you want Sie möchten: for this volume? •...
- Seite 42 PS6610 Installations- und Setup-Handbuch 6 Speicherzuweisung Feld Beschreibung Schnelltaste Klicken Sie auf „New“ (Neu), um eine neue Zugangsrichtlinie Keine oder Zugangsrichtliniengruppe zu definieren. Wählen Sie entweder aus der Liste „Vorhanden“ oder aus der Liste „Ausgewählt“ eine Zugangsrichtlinie oder Richtliniengruppe aus Keine Edit und klicken Sie auf „Bearbeiten“, um sie zu ändern.
-
Seite 43: Verbinden Eines Computers Mit Einem Volume
Initiatoren gibt es von verschiedenen Anbietern. Konfigurieren Sie den Initiator entsprechend den Anweisungen des Anbieters. ANMERKUNG: Dell empfiehlt, dass Sie die technische Support-Website unter https://eqlsupport.dell.com/support/ besuchen, um wichtige Informationen zur Verwendung von Initiatoren für den Zugriff auf PS Series Gruppen-Volumes zu erhalten. - Seite 44 PS6610 Installations- und Setup-Handbuch 6 Speicherzuweisung...
-
Seite 45: Weitere Schritte Nach Dem Einrichten Einer Gruppe
Machines oder die gesamte VMware-Umgebung wiederhergestellt werden kann. • Sie können den Dell EqualLogic Storage Replication Adapter für den VMwareSite Recovery Manager® (SRM) verwenden, mit dessen Hilfe der SRM die PS Series-Replikate für eine vollständige SRM-Integration lesen und erkennen kann. - Seite 46 PS6610 Installations- und Setup-Handbuch 7 Weitere Schritte nach dem Einrichten einer Gruppe Aufgabe Beschreibung Das Konto ist das Standardverwaltungskonto. Dell empfiehlt, zusätzliche grpadmin Konten für jeden Administrator einzurichten und das Standardkonto für grpadmin Wartungsvorgänge wie z.B. Firmware-Aktualisierungen zu reservieren. Verwaltungskonten erstellen Konten können so konfiguriert werden, dass sie durch die PS Series-Gruppe,...
-
Seite 47: Weitere Nützliche Informationen
Die Informationen in diesem Abschnitt beziehen sich auf das in diesem Dokument beschriebene Gerät und entsprechen den mexikanischen Normen (NOM): Für Mexiko geltende NOM-Informationen für Gleichstrom-Netzteile Dell México S.A. de C.V. Paseo de la Reforma 2620 - 11° Piso Importeur Col. -
Seite 48: Technischer Support Und Kundendienst
(95 °F) Technischer Support und Kundendienst Der Support-Service von Dell steht zu Ihrer Verfügung, um Fragen zu PS-Arrays zu beantworten. Wenn Sie über einen Express-Servicecode verfügen, halten Sie diesen beim Anruf bereit. Der Code hilft Dells automatisiertem Support-Telefonsystem, den Anruf effizienter weiterzuleiten. -
Seite 49: Stichwortverzeichnis
