Installation Procedure:
Installationsverfahren:

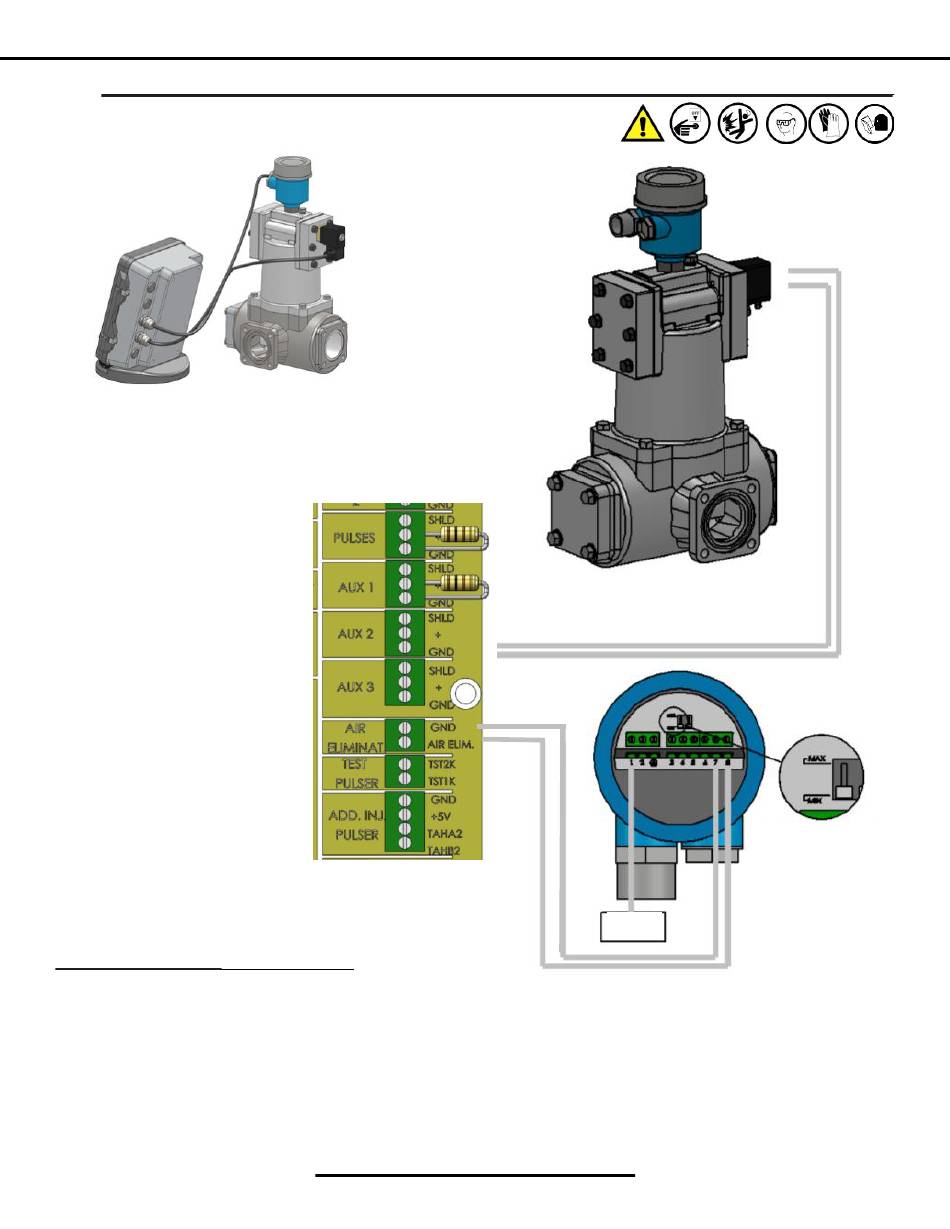

1. Connect Independent +24VDC to Terminal Block L1 in the Vibronic Sensor
1. Verbinden Sie Independent + 24VDC mit Klemmenblock L1 im Vibronic
Sensor
2. Connect Terminal Block 7 to "GND" and Terminal Block 8 to "Air Elim." under Air Eliminator Section of the TCS
3000 register.
2. Schließen Sie den Klemmenblock 7 an „GND" und den Klemmenblock
8 an „Air Elim" im Abschnitt „Air Eliminator" des TCS 3000-Registers
3. Set the Dip Switch on the Vibronic Sensor to the MIN Position.
an.
4. Wire Air Eliminator Solenoid as normal.
3. Stellen Sie den Dip-Schalter am Vibronic-Sensor auf die Position MIN.
4. Den Lufteliminator-Magnet wie gewohnt verkabeln.
Total Control Systems
Installation Procedure — Vibronic Electronic Air Eliminator
19
TCS 3000 Installation
TCS 3000 Installation
BIS 24V
LEISTUNG
Stellen Sie den
Dip-Schalter auf MIN
