Fur das Reed-Relais (F) sind auf der Platine insgesamt 7 Durchkontaktierun-
gen samt Lotauge vorhanden. Das Relais hat allerdings nur 4 Beinchen: der
Grund dafur ist, dass die Platine fur den Einsatz von zwei verschiedenen Re-
lais vorgesehen wurde. Falls in der Bauteilpackung ein Reed-Relais Typ SIP-
1A05 geliefert wurde, dann sind dazu
drei runde und ein langes Loetpad
vorgesehen. Fur das Reed-Relais Typ MEDER MS05-1A87-75LHR sind hinge-
gen die 4 langen Loetpads vorgesehen. Die Einbaurichtung beider Relais ist
aufgrund der symmetrischen Pinbelegung irrelevant. Jedenfalls ist die Raste-
rung und Position der Loetpads fur das Relais bewusst so gewahlt worden,
dass ein falscher Einbau des Relais nahezu unmoglich ist.

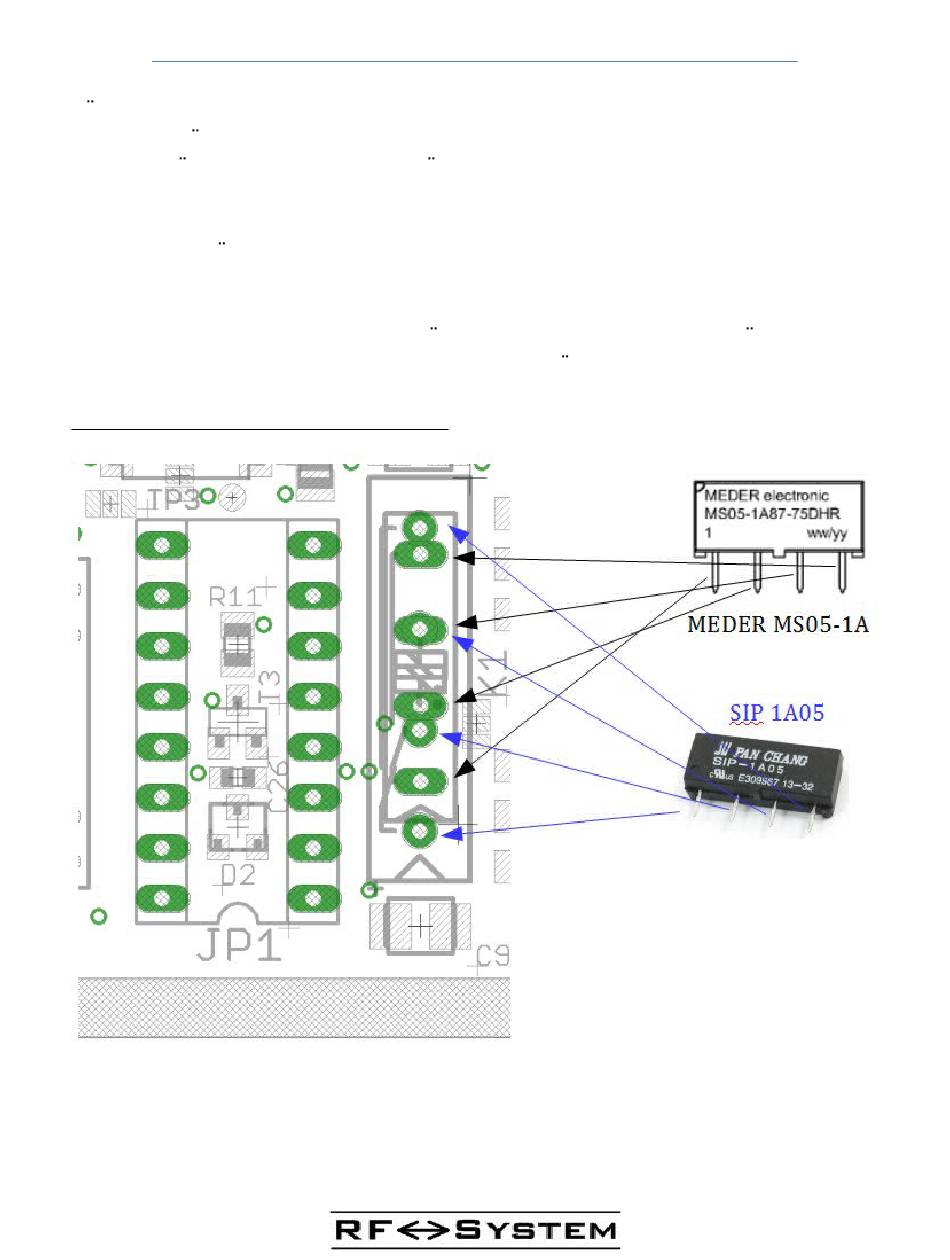

Detailansicht für den Relais-Einbau:
