TinyGate – Bauanleitung und Benutzerhandbuch
Die Spannungsversorgung der CAT/CI-V Schnittstelle kann intern (USB) oder
extern eingespeist werden:

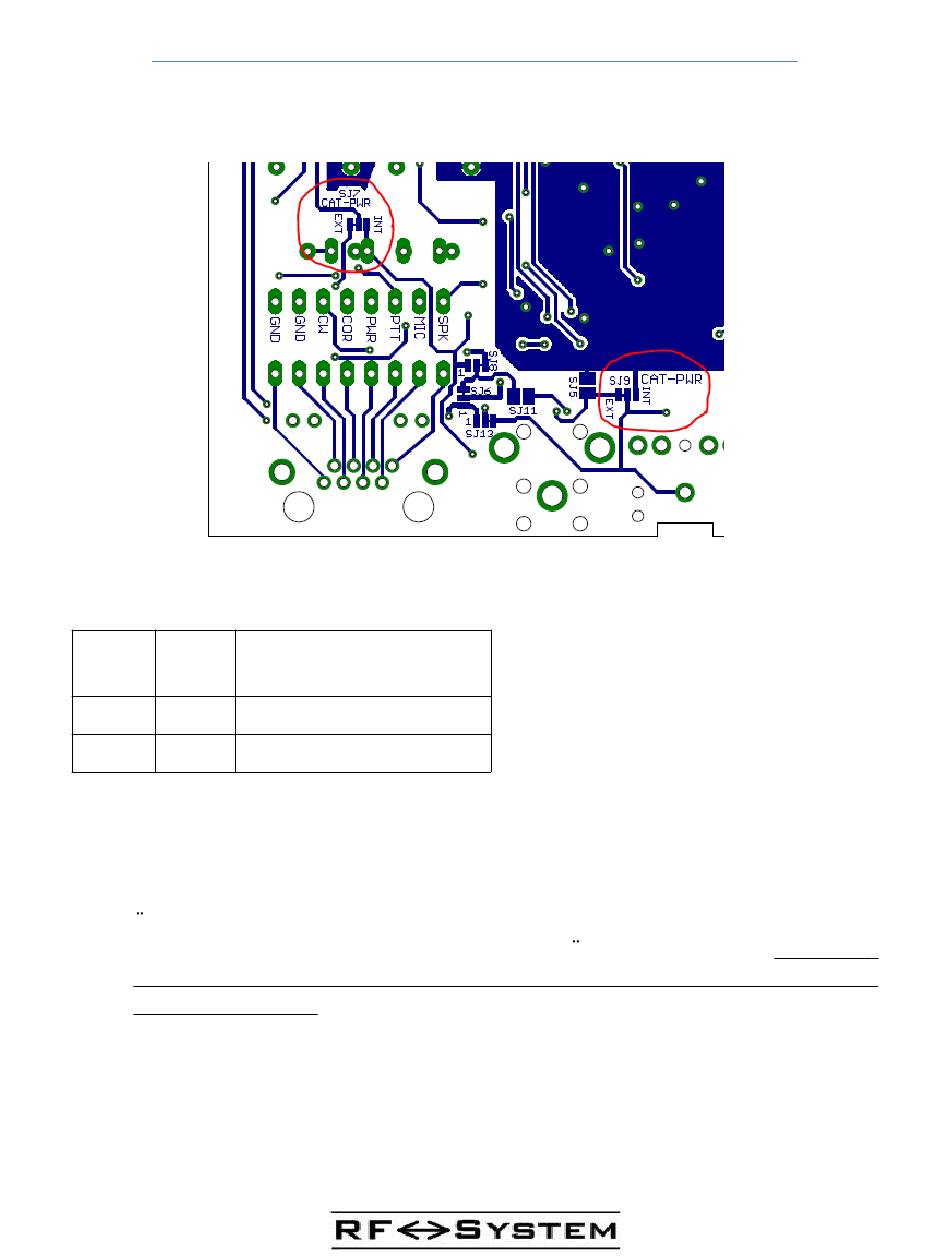

CAT/CI-V Interface Supply mode Jumper setting (SJ7 / SJ9)
SJ7
SJ9
CAT
Pos.
Pos.
source
2-3
2-3
External (default)
1-2
1-2
Internal (USB)
1. Extern
Die Spannungsversorgung der CAT/CI-V Schnittstelle wird dabei extern
uber die RJ45-Buchse X2 bezogen. Diese Spannung wird im TinyGate mit
einem Spannungsregler (D2,T3) auf ungefahr 5,1V reduziert. Die Plati-
ne des TinyGate ist werksseitig für externer Spannungsversorgung
vorkonfiguriert.
2. Intern
Die Spannungsversorgung der CAT/CI-V Schnittstelle wird dabei intern
von der USB-Schnittstelle bezogen.
S e i t e
50
Power
supply
