TinyGate – Bauanleitung und Benutzerhandbuch

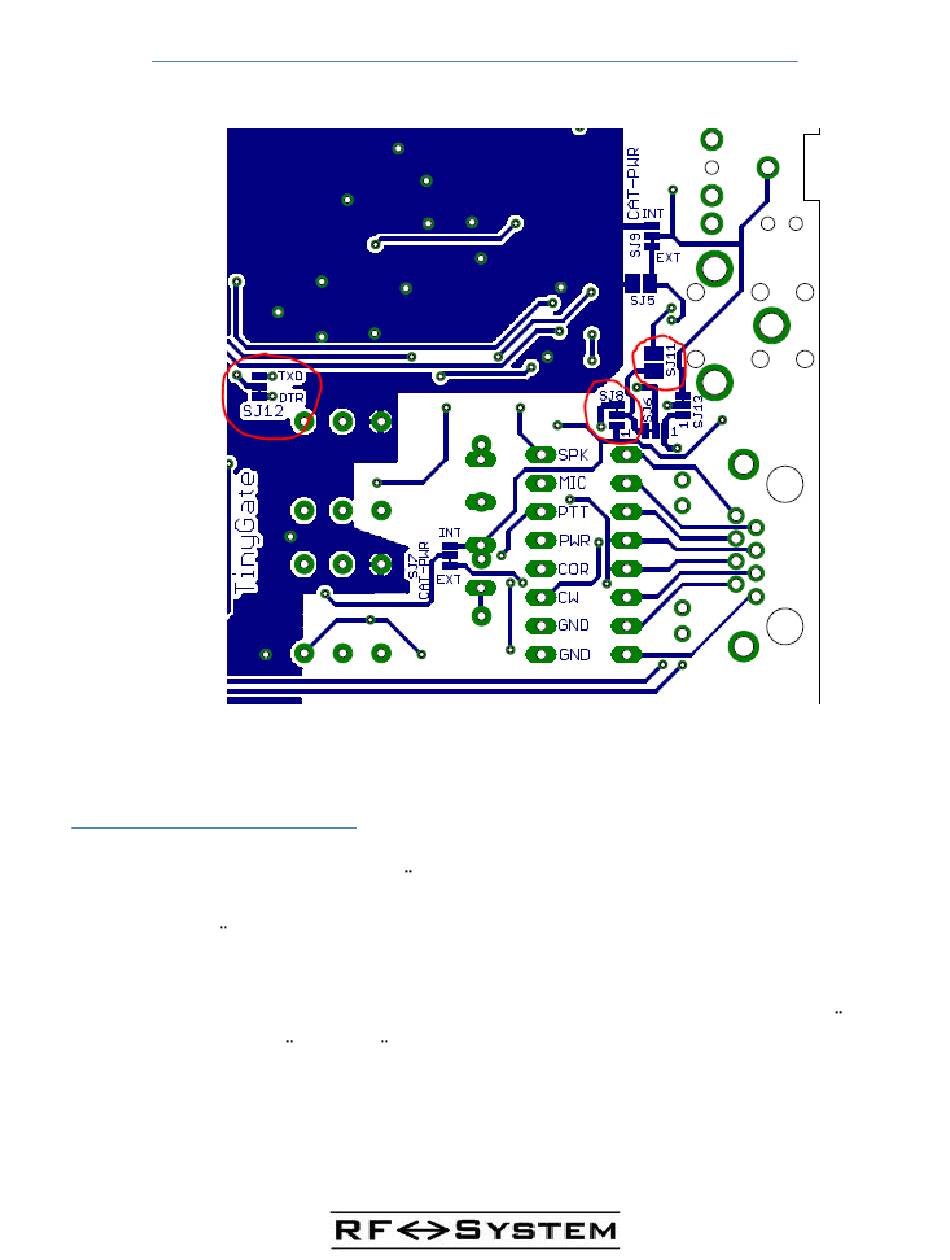

SQL(COR) Eingang
Der SQL(COR)-Eingang schaltet uber einen Optokoppler die Steuerleitung CTS
der ersten seriellen Schnittstelle. Der Eingang dieses Optokopplers ist eine
LED, welcher uber einen Vorwiderstand zu 2kΩ mit positiver oder negativer
Logik gesteuert werden kann und welche durch SJ6 und SJ13 festgelegt wird.
Mit SJ8 (siehe auch Pull-Up Widerstand bei CW/FSK-Ausgang) wird hingegen
die interne oder externe Versorgungsspannung bei negativer Logik gewahlt.
Diese Spannung betragt ungefahr 5,1V.
CW/FSK Pull-up resistor supply source - SQL(COR) Input negative logic
mode (SJ8)
