Z21 Detector X16
®_
Z21 - Detector X16 mit dem Gleissystem verbinden
®

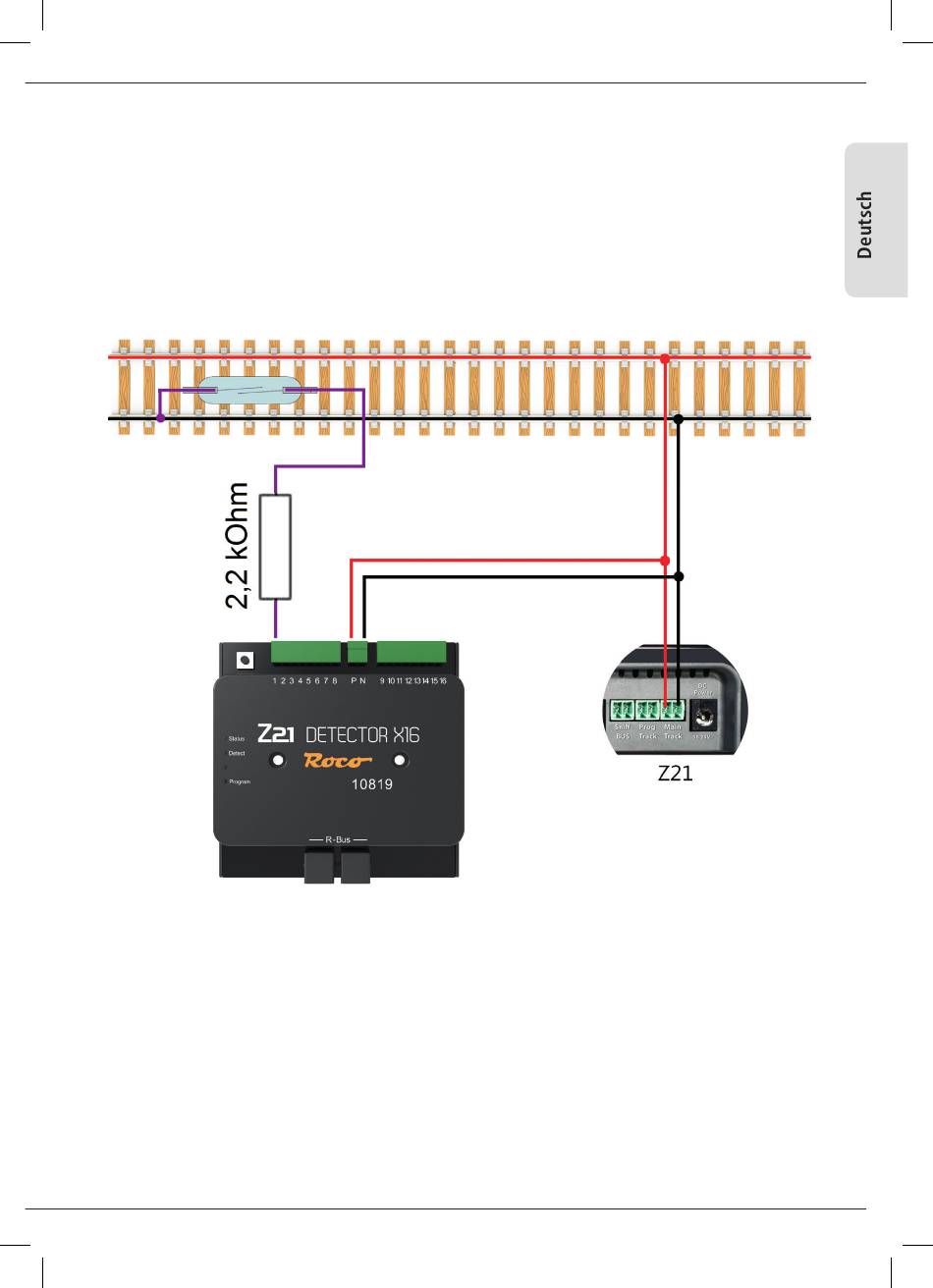

Schaltgleise bzw. Reed-Kontakte

Bei der einfacheren Form der Belegtmeldung werden nach Masse schaltende Reed-Kontakte oder Schalt-
gleise eingesetzt. Um eine Belegtmeldung zu generieren muss zwischen Belegteingang und Schaltele-
ment ein 2,2kOhm-Widerstand (nicht im Lieferumfang) geschaltet werden. Bei zu kleinen Wiederständen
wird die Gleisspannung unnötig belastet bzw. Modul oder Widerstand beschädigt.
Stromfühler
Bei dieser Methode misst der Belegtmelder den durch den Gleisabschnitt fließenden Strom. Somit erzeugt
jeder Stromverbraucher für diesen Abschnitt eine Belegtmeldung.
7
