Garmin GPSMAP 6000 Installationsanweisungen Seite 8

Installieren der NMEA 2000­Netzwerkverbindungen für den Plotter der Serie
GPSMAP 6000/7000 und die Antenne GPS 19x
Der Plotter der Serie GPSMAP 6000/7000 wird mit den notwendigen NMEA 2000-Anschlüssen und dem notwendigen Kabel geliefert, um den
Plotter der Serie GPSMAP 6000/7000 und die Antenne GPS 19x entweder an das vorhandene NMEA 2000-Netzwerk anzuschließen oder ein
NMEA 2000-Basisnetzwerk aufzubauen. Weitere Informationen zu NMEA 2000 finden Sie auf der Website www.garmin.com.
Sind Sie mit NMEA 2000 nicht vertraut, lesen Sie im Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des Dokuments Technische
Informationen für Garmin NMEA 2000-Produkte auf der mitgelieferten CD nach, oder klicken Sie auf den Link „Manuals" auf der Seite für
Ihren Plotter unter www.garmin.com. Beispiel: www.garmin.com/products/GPSMAP7212/.
Verbinden mit einem vorhandenen NMEA 2000­Netzwerk
Wenn auf Ihrem Schiff bereits ein NMEA 2000-Netzwerk installiert ist, verwenden Sie die mitgelieferten T-Stücke und die Stichleitung, um
einen Plotter der Serie GPSMAP 6000/7000 und eine Antenne GPS 19x mit dem vorhandenen Netzwerk zu verbinden.
Wenn auf dem Schiff bereits ein NMEA 2000-Netzwerk besteht, sollte es bereits an die Stromversorgung angeschlossen sein. Schließen Sie
nicht das mitgelieferte NMEA 2000-Netzkabel an ein vorhandenes NMEA 2000-Netzwerk an.
So verbinden Sie einen Plotter der Serie GPSMAP 6000/7000 und eine Antenne GPS 19x mit dem vorhandenen
NMEA 2000­Netzwerk:
1. Bestimmen Sie, wo Sie den Plotter der Serie
GPSMAP 6000/7000 und die Antenne GPS 19x mit dem
vorhandenen NMEA 2000-Backbone (der Zentralleitung)
verbinden möchten.
2. Trennen Sie in der Nähe der Stelle, an der Sie den
Plotter anschließen möchten, eine Seite eines
NMEA 2000-T-Stücks vom Backbone.
Um den NMEA 2000-Backbone bei Bedarf zu
erweitern, schließen Sie ein passendes Backbone-
Verlängerungskabel (nicht im Lieferumfang enthalten)
für den NMEA 2000-Backbone an die Seite des T-Stücks
an, an der Sie die Verbindung getrennt haben.
3. Schließen Sie eines der mitgelieferten T-Stücke
(für den Plotter) an den NMEA 2000-Backbone an.
4. Verlegen Sie eine mitgelieferte Stichleitung zum
Plotter und zur Oberseite des T-Stücks, das Sie
dem NMEA 2000-Netzwerk hinzugefügt haben.
Wenn die mitgelieferte Stichleitung nicht lang genug ist,
können Sie eine Verlängerung von maximal 4 m (13 Fuß)
verwenden. Sollten Sie ein längeres Kabel benötigen,
versehen Sie den NMEA 2000-Backbone mit einer
Erweiterung gemäß den NMEA 2000-Spezifikationen.
5. Trennen Sie in der Nähe der Stelle, an der Sie die
Antenne GPS 19x anschließen möchten, eine Seite
eines NMEA 2000-T-Stücks vom Backbone.
Um den NMEA 2000-Backbone bei Bedarf zu
erweitern, schließen Sie ein passendes Backbone-
Verlängerungskabel (nicht im Lieferumfang enthalten)
für den NMEA 2000-Backbone an die Seite des T-Stücks
an, an der Sie die Verbindung getrennt haben.
6. Schließen Sie eines der mitgelieferten T-Stücke (für die Antenne GPS 19x) an den NMEA 2000-Backbone an.
7. Verlegen Sie die mitgelieferte Stichleitung der Antenne GPS 19x zur Spitze des T-Stücks, das Sie an das NMEA 2000-Netzwerk angeschlossen
haben.
Wenn die mitgelieferte Stichleitung nicht lang genug ist, können Sie eine Verlängerung von maximal 4 m (13 Fuß) verwenden. Sollten Sie ein
längeres Kabel benötigen, versehen Sie den NMEA 2000-Backbone mit einer Erweiterung gemäß den NMEA 2000-Spezifikationen.
hINWEISE:
• Die Abbildung auf Seite 8 zeigt lediglich die NMEA 2000-Datenverbindung zum Plotter der Serie GPSMAP 6000/7000. Der Plotter muss
ebenfalls an das Stromnetz angeschlossen sein, um zu funktionieren.
• Eine GPS-Antenne liefert Positionsdaten für alle Geräte im NMEA 2000-Netzwerk. Verbinden Sie bei der Verwendung mehrerer Plotter nicht
mehrere GPS-Antennen.
8
Hinweis
Plotter der Serie
GPSMAP 6000/7000
NMEA 2000-
Gerät (nicht im
Lieferumfang
enthalten)
Vorhandenes NMEA 2000-Netzwerk
(nicht im Lieferumfang enthalten)

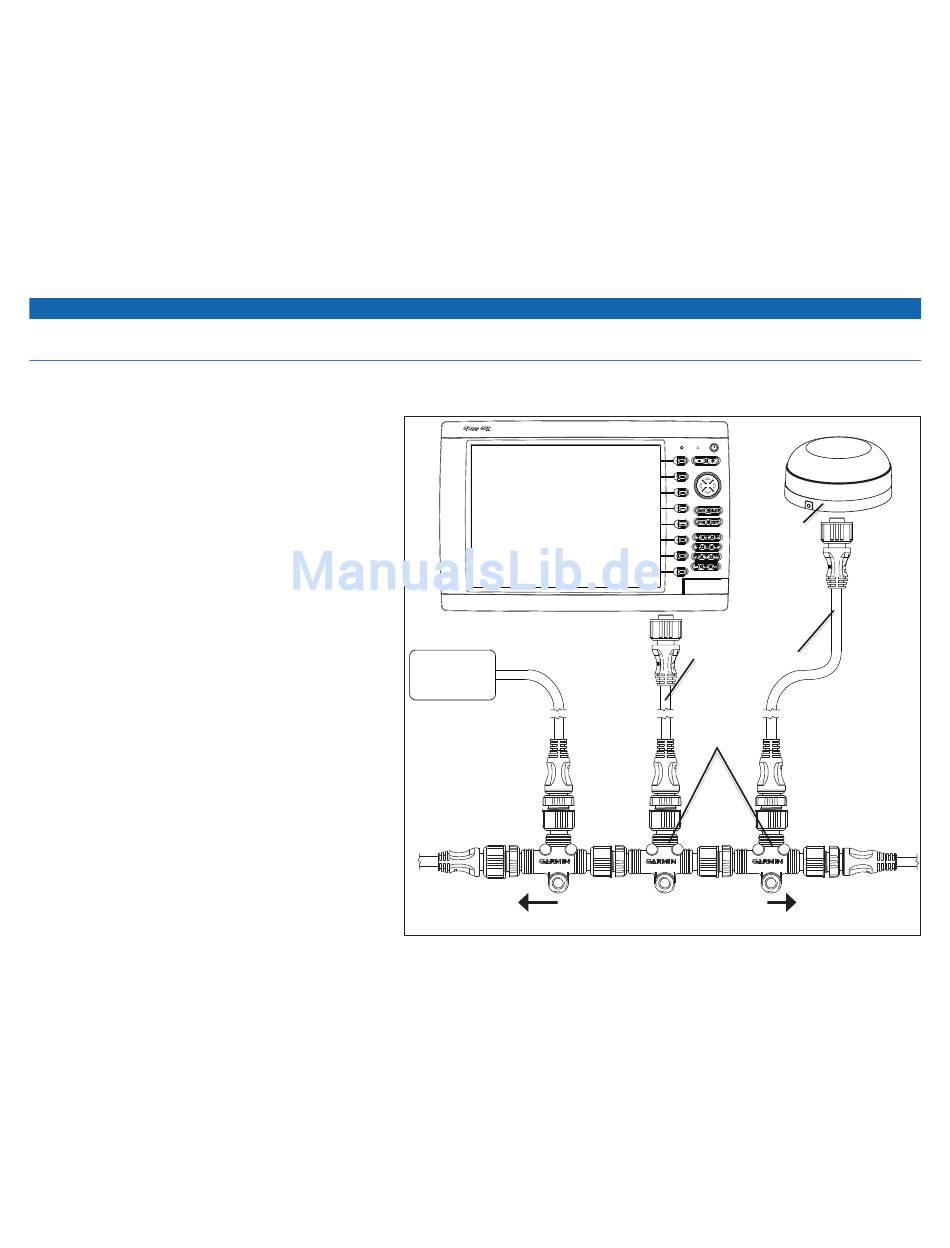

Verbinden eines Plotters der Serie GPSMAP 6000/7000 und einer
Antenne GPS 19x mit einem vorhandenen NMEA 2000­Netzwerk
GPS 19x
Antenne
Stichleitungen
(im Lieferumfang
enthalten)
T-Stücke
(im Lieferumfang
enthalten)
Installationsanweisungen für Serie GPSMAP 6000/7000
