Anschließen von weiteren NMEA 0183­Geräten
Das NMEA 0183-Datenkabel des Plotters der Serie GPSMAP 6000/7000 unterstützt den NMEA 0183-Standard, der zum Anschließen
unterschiedlicher NMEA 0183-kompatibler Geräte wie UKW-Funkgeräte, NMEA-Instrumente, Autopiloten oder Computer dient.
Grundlegende NMEA 0183­Verkabelung

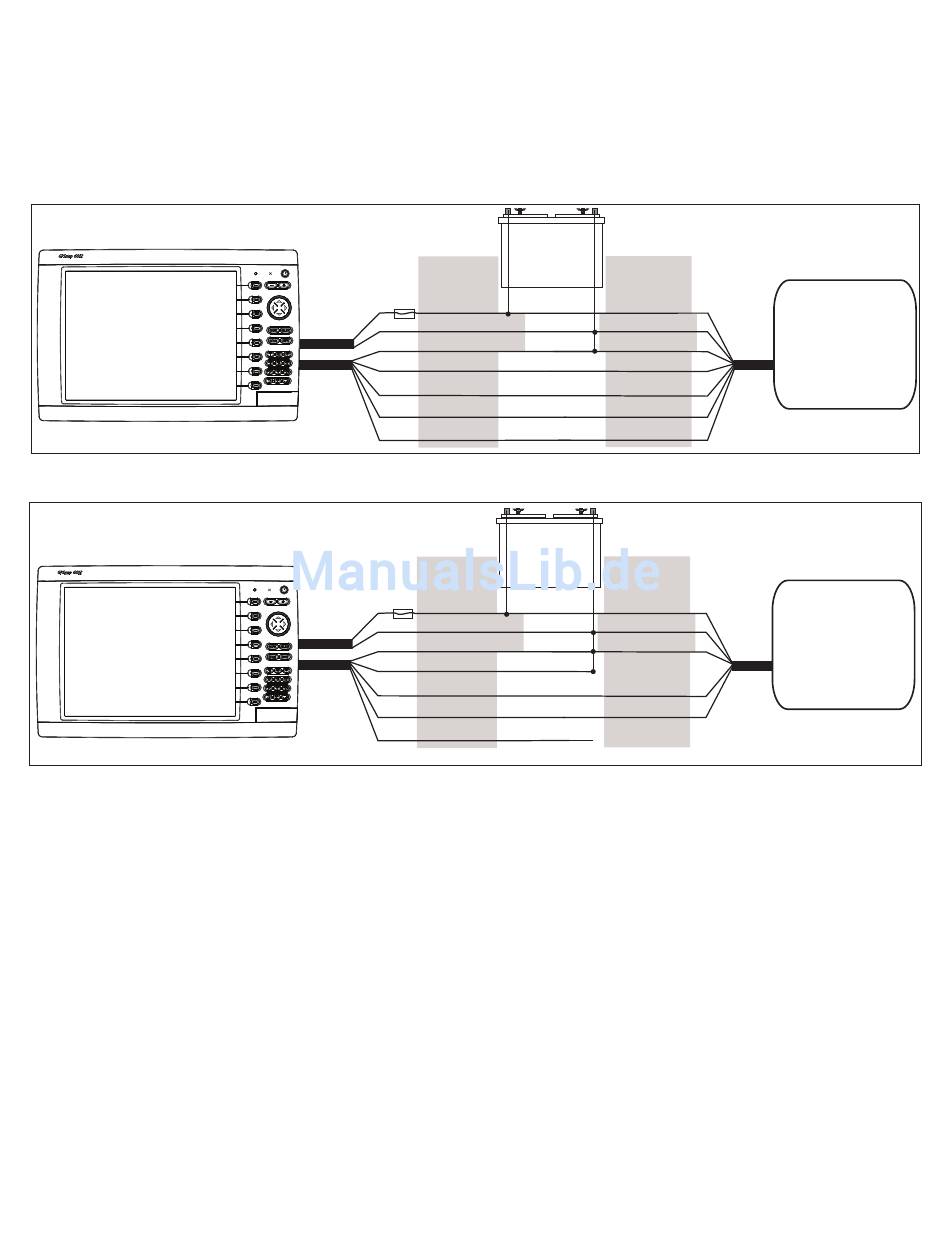

Diese Abbildungen stellen die grundlegende NMEA 0183-Verkabelung dar, die zur Verbindung des Plotters der Serie GPSMAP 6000/7000
mit NMEA 0183-kompatiblen Geräten wie einem AIS- oder DSC-Gerät verwendet wird. Ausführlichere Informationen zu den
NMEA 0183-Funktionen des Plotters der Serie GPSMAP 6000/7000 finden Sie im Abschnitt „Erweiterte NMEA 0183-Verkabelung"
Garmin-
Plotter der Serie
GPSMAP 6000/7000
Garmin-
Plotter der Serie
GPSMAP 6000/7000
hinweise:
• Wenn das NMEA 0183-kompatible Gerät nur über eine Empfangsleitung verfügt (nicht A, B, +, oder -), schließen Sie das rosa Kabel
nicht an.
• Wenn das NMEA 0183-kompatible Gerät nur über eine Übertragungsleitung verfügt (nicht A, B, +, oder -), schließen Sie das orange/weiße
Kabel an die Masse an.
• Identifizieren Sie die Übertragungsleitungen A (+) und B (-) und die Empfangsleitungen A (+) und B (-) anhand der Installationsanweisungen
für das NMEA 0183-kompatible Gerät.
• Verwenden Sie ein abgeschirmtes Twisted-Pair-Kabel, AWG 28, für längere Kabelwege.
• Verlöten Sie alle Verbindungen, und dichten Sie die Verbindungen mit Wärmeschrumpfschlauch ab.
12
SIchERUNG
7,5 A ­ 42 V
NEtZKABEl
>
NMEA 0183­
KABEl
>
>
>
Anschließen an ein NMEA 0183­kompatibles Gerät (AIS)
SIchERUNG
7,5 A ­ 42 V
NEtZKABEl
>
NMEA 0183­
KABEl
>
>
>
Anschließen an ein einpolig geerdetes NMEA 0183­kompatibles Gerät
-
+
BAttERIE
10 – 35 V
KABElfARBE Gleichstrom
ROt (PhASE)
SchWARZ (NEtZ, MASSE)
SchWARZ (DAtEN, MASSE)
WEISS
ORANGE/WEISS

GRAU

ÜBERtRAGUNGSlEItUNG

ROSA

-
+
BAttERIE
10 – 35 V
KABElfARBE
GlEIchStROM
ROt (PhASE)
SchWARZ (NEtZ, MASSE)
SchWARZ (DAtEN, MASSE)
ORANGE/WEISS
WEISS
GRAU
ROSA
NIcht BElEGt
lEItUNG
ROt (PhASE)
SchWARZ (NEtZ, MASSE)
SchWARZ (DAtEN, MASSE)
ÜBERtRAGUNG A (+) >
ÜBERtRAGUNG B (­)
>
EMPfANG A (+)
>
B (­) >
lEItUNG
ROt (PhASE)
SchWARZ (NEtZ, MASSE)
SchWARZ (DAtEN, MASSE)
SENDEN
>
EMPfANGEN
>
Installationsanweisungen für Serie GPSMAP 6000/7000
(Seite 13).
NMEA 0183-
kompatibles Gerät
(AIS)
NMEA 0183-
kompatibles Gerät
