herstellen der endgültigen Anschlüsse am Plotter der Serie GPSMAP 6000/7000
Nachdem die Stromkabel und die GPS-Antenne (und optionale Garmin Marine Network-Geräte, NMEA 0183-Geräte, NMEA 2000-Anschlüsse
oder Videoanschlüsse) mit dem Schiff verbunden sind, schließen Sie die Kabel am Plotter der Serie GPSMAP 6000/7000 an.
Hinweis: Vor dem Anschließen der Kabel an den Plotter müssen die Sicherungsringe installiert werden
So schließen Sie ein Kabel an die Rückseite eines Plotters der Serie GPSMAP 6000/7000 an:
1. Stecken Sie das Kabel vorsichtig in den korrekten Anschluss auf der Rückseite des Plotters, bis das Kabel fest sitzt. Drücken Sie das Kabel
nicht mit Gewalt ein, da dadurch die Pins beschädigt werden können.
2. Wenn das Kabel fest sitzt, drehen Sie den Sicherungsring im Uhrzeigersinn bis zum Anschlag. Ziehen Sie den Sicherungsring nicht zu fest an.
➊
➋
➊
➊
Anschlüsse für das Garmin Marine Network (×3)

(Schwarz)

➋
NMEA 2000-Anschluss (Schwarz)
➌
NMEA 0183-Anschluss (Blau)
➍
Netzanschluss (Rot)
Aktualisieren der chartplotter­Software
Der Plotter der Serie GPSMAP 6000/7000 enthält möglicherweise eine SD-Speicherkarte für Softwareaktualisierungen. Befolgen Sie in diesem
Fall die der Karte beigefügten Anweisungen.
Wenn keine SD-Speicherkarte für Softwareaktualisierungen beiliegt, besuchen Sie die Internetseite www.garmin.com, um sicher zu
stellen, dass die Plotter-Software aktuell ist. Die vom Plotter verwendete Software-Version finden Sie unter
Systeminformationen.
Installationsanweisungen für Serie GPSMAP 6000/7000
➊
➊

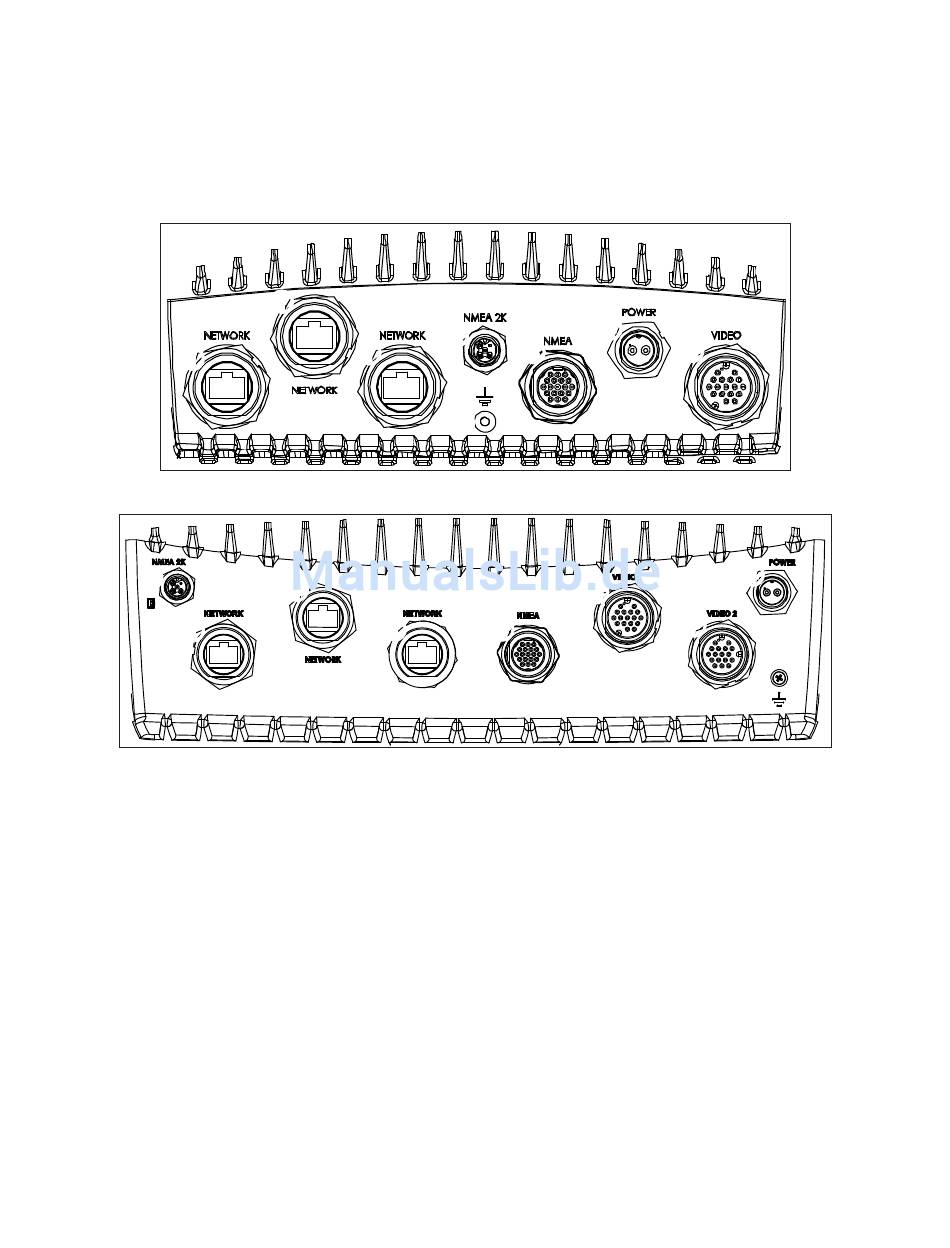

Anschlüsse an den Geräten GPSMAP 6008/6208/6012/6212/7012/7212
➊
➊
Anschlüsse an Geräten GPSMAP 7015/7215
➍
➋
➌
➏
➎
➌
➎
Video-Anschluss (Gelb)
➏
Masseanschluss (wird in der Regel nicht verwendet)
➐
Video 2-Anschluss (nur GPSMAP 7015/7215) (Violett)
(Seite 6).
