Montage des Plotters der Serie GPSMAP 6000/7000
Plotter der Serie GPSMAP 6000/7000 können auf zwei verschiedene Arten montiert werden. Sie können den Plotter entweder mittels einer im
Lieferumfang enthaltenen Halterung montieren, oder Sie können ihn mittels der ebenfalls im Lieferumfang enthaltenen Teile und der Schablone
bündig montieren.
Bringen Sie den Plotter der Serie GPSMAP 6000/7000 so an, dass Sie ungehinderte, spiegelfreie Sicht auf die Anzeige haben und die
Bedienelemente oder den Touchscreen leicht erreichen können.
HinweiS: GPSMAP 7015/7215-Plotter können nicht mithilfe eines Haltebügels montiert werden. Aufgrund der Größe dieser Geräte müssen
die Plotter des Typs GPSMAP 7015 oder GPSMAP 7215 bündig montiert werden.
Montage des Plotters der Serie GPSMAP 6000/7000 mithilfe eines haltebügels
Für die Montage eines Plotters des Typs GPSMAP 6008, 6208, 6012, 6212, 7012 oder GPSMAP 7212 mithilfe eines Haltebügels verwenden
Sie die im Lieferumfang enthaltene Halterung.

Erforderliche Werkzeuge (nicht enthalten):

• Bohrmaschine und Bohrer
• Bleistift
• Befestigungsteile (Schrauben, Muttern und Scheiben)
HinweiS: Die Befestigungsteile für die Montage mithilfe eines Haltebügels (Schrauben, Muttern und Scheiben) sind nicht im Lieferumfang
enthalten. Die Löcher im Haltebügel haben einen Durchmesser von 7,9 mm (
im Haltebügel passen und das Gerät sicher an der jeweiligen Montagefläche befestigen. Die Größe des Bohrers richtet sich nach den zu
verwendenden Befestigungsteilen.
So installieren Sie die Bügelhalterung:
Hinweis: GPSMAP 7015/7215-Plotter können nicht mithilfe eines Haltebügels montiert werden. Aufgrund der Größe dieser Geräte müssen die
Plotter des Typs GPSMAP 7015 oder GPSMAP 7215 bündig montiert werden.
1. Markieren Sie die Position der vier Bohrlöcher mithilfe des Haltebügels als Schablone. Der Plotter der Serie 6000/7000 muss wegen der Kabel
mindestens 12,7 cm (5 Zoll) Abstand zur Oberfläche haben.
hINWEIS: Um Störungen zu vermeiden, müssen Plotter der Serie GPSMAP 6008/6208 mindestens 38,1 cm (15 Zoll), Plotter der Serie
GPSMAP 6012/6212 mindestens 40,6 cm (16 Zoll) und Plotter der Serie GPSMAP 7012/7212 mindestens 63,5 cm (25 Zoll) von einem
Magnetkompass entfernt installiert werden.
2. Bringen Sie mit einem passenden Bohrer die Vorbohrungen für Ihre Befestigungsteile an.
3. Montieren Sie den Haltebügel mit den Schrauben und Muttern an der Oberfläche.
So installieren Sie den Plotter der Serie GPSMAP 6000/7000 an der Bügelhalterung:
1. Ziehen Sie die Knäufe am Plotter der Serie GPSMAP 6000/7000 locker an.
2. Schieben Sie den Plotter auf den Haltebügel, und ziehen Sie die Knäufe fest an.

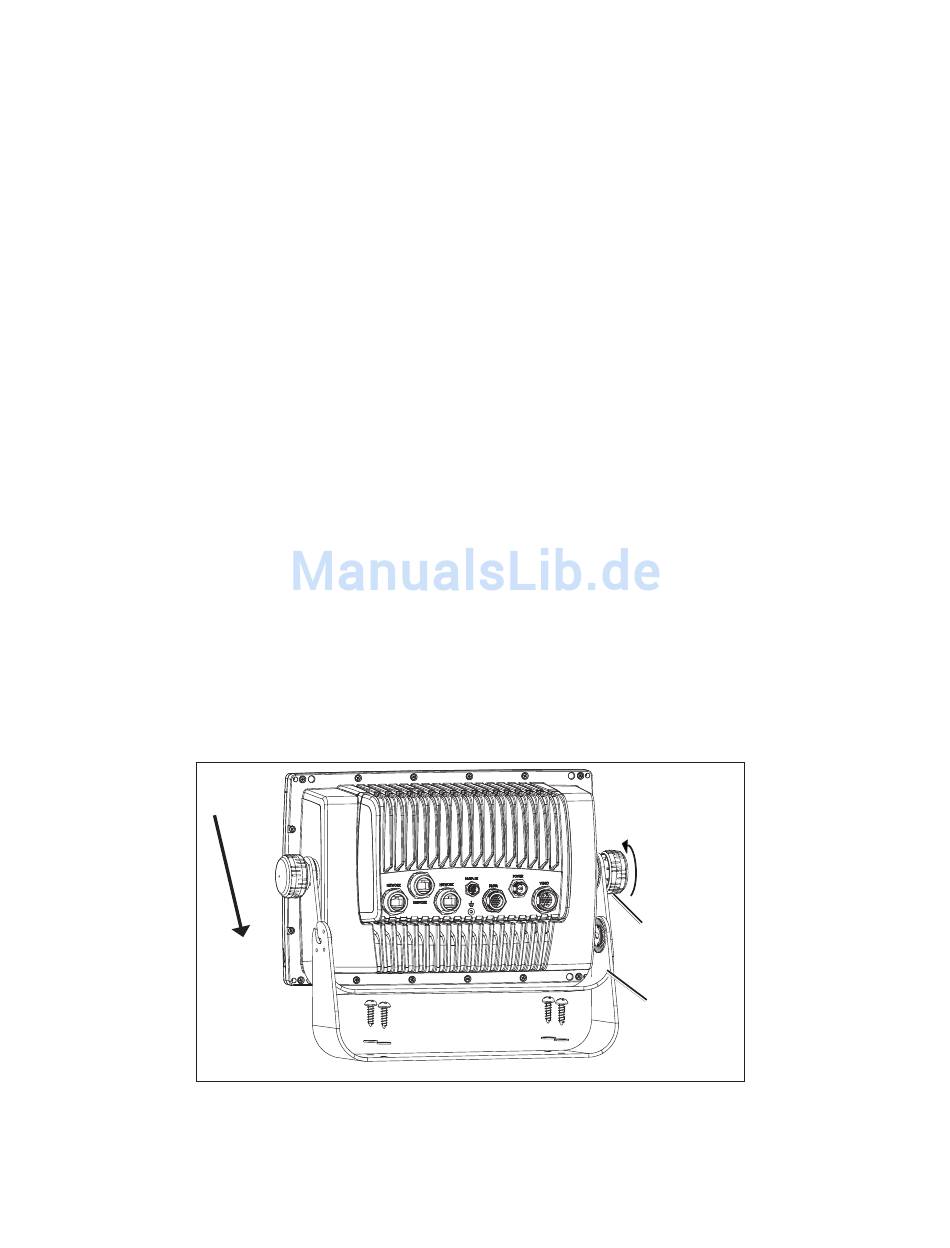

Installieren eines Plotters der Serie GPSMAP 6000/7000 an der Bügelhalterung
2
/ Zoll). Verwenden Sie Befestigungsteile, die in die Bohrungen
5
16
Befestigungsknopf
Bügelhalterung
Installationsanweisungen für Serie GPSMAP 6000/7000
