Einbau; Installation; Elektrischer Anschluss - Kübler CODIX 531 Bedienungsanleitung

3

Einbau

3.1 Installation

1. Die Digitalanzeige darf nicht in der Nähe von Schüt-
zen oder Motorenanlassern installiert werden.
2. Zur Vermeidung von Kurzschlüssen zwischen
benachbarten Klemmstellen empfiehlt sich die Ver-
wendung von Aderendhülsen.
3. Um Störeinflüsse auf den Messeingang so gering
wie möglich zu halten, trennen Sie die Signal- und
Versorgungsleitung räumlich voneinander.
4. Verwenden Sie für alle Signal- und Sensorleitungen
abgeschirmte Kabel und vermeiden Sie eine Paral-
lelverdrahtung der Versorgungs- und Sensor/Signal
Leitungen.
3.2

Elektrischer Anschluss

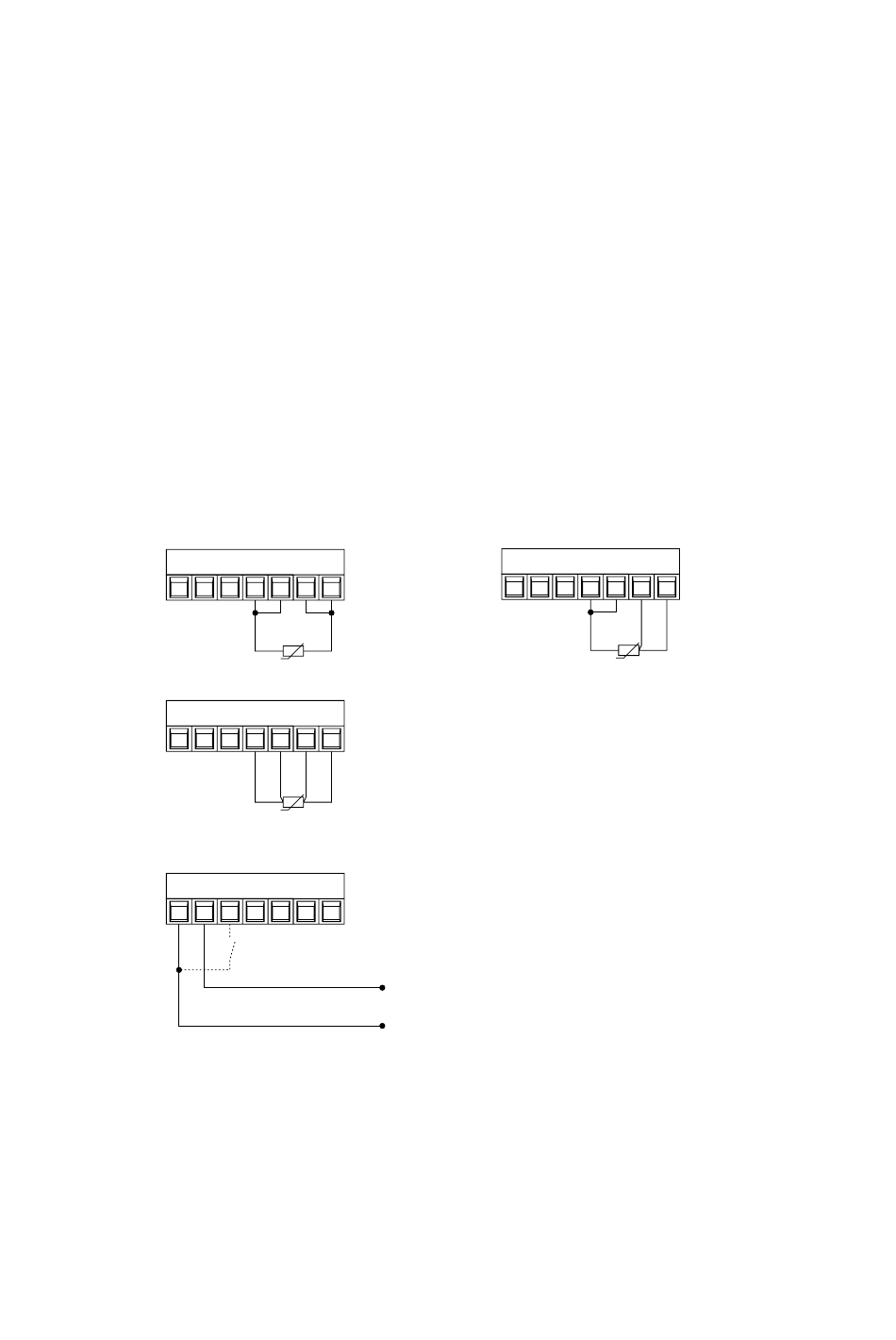

3.2.1 Widerstandsthermometer Pt100/Ni100
2-Leiter-Widerstandsthermometer
1 2 3 4 5 6 7
ϑ
4-Leiter-Widerstandsthermometer
1 2 3 4 5 6 7
ϑ
3.2.2 Anschluss Versorgungsspannung und
Latch-Eingang
1 2 3 4 5 6 7
3
4
Bitte beachten:
Stellen Sie sicher, dass vor Durchführung von Installa-
tions- oder Wartungsarbeiten die Digitalanzeige von der
Versorgungsspannung getrennt ist.
3-Leiter-Widerstandsthermometer
1 2 3 4 5 6 7
3
Latch-Eingang
2 2
0 V DC (GND)
1
1
10 ... 30 V DC
ϑ
