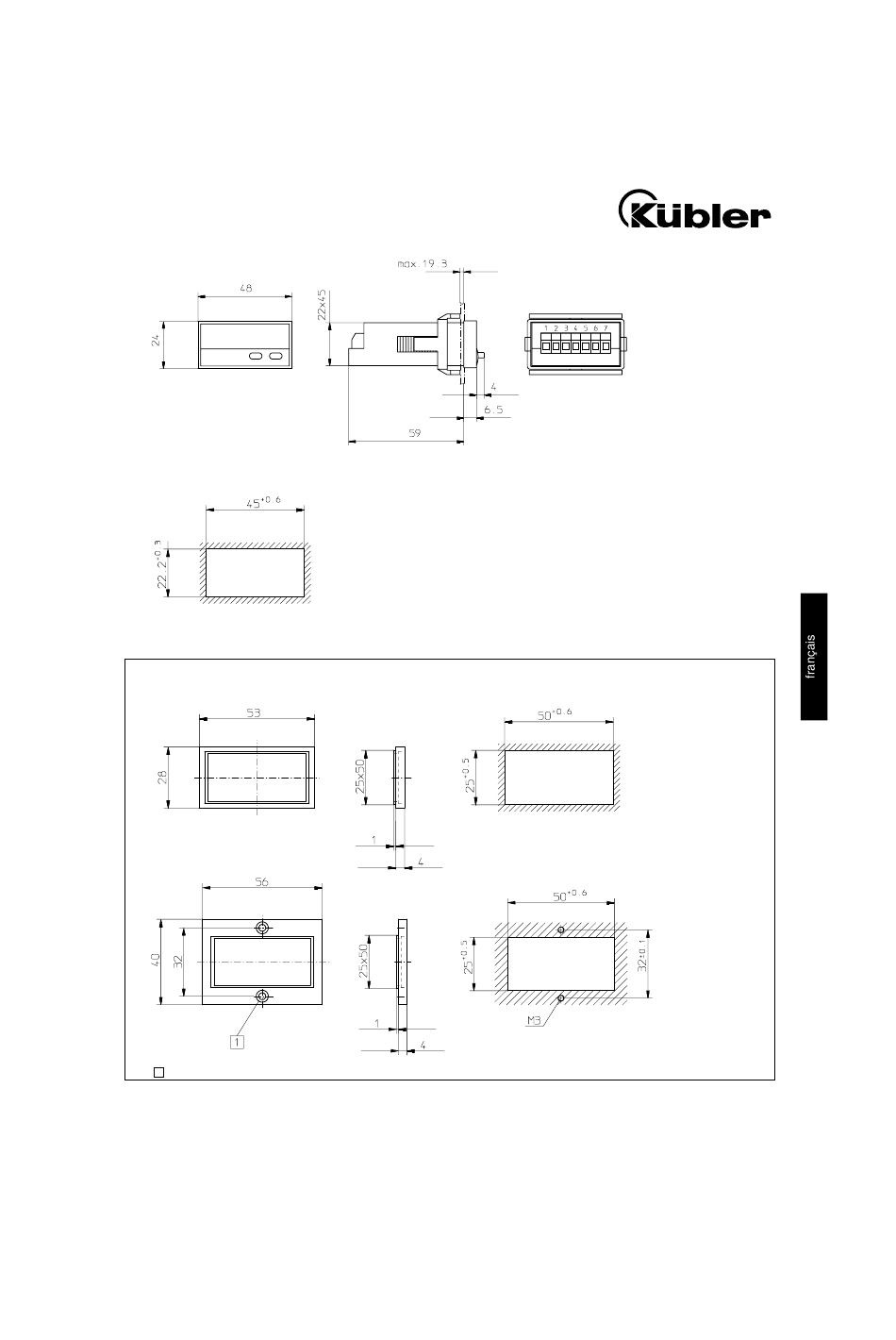

11 Dimensions de l'afficheur digital
Découpe d'encastrement :
Cadre de montage
Fraisure Af3, DIN 74
1
Affectation des bornes :
1 10 ... 30 V CC Tension d'alimentation
2 0 VCC GND
3 Entrée Latch
4 Pt100/Ni100
5 Pt100/Ni100 (Entrées des sondes
6 Pt100/Ni100 voir page 4)
7 Pt100/Ni100
Découpe d'encastrement :
