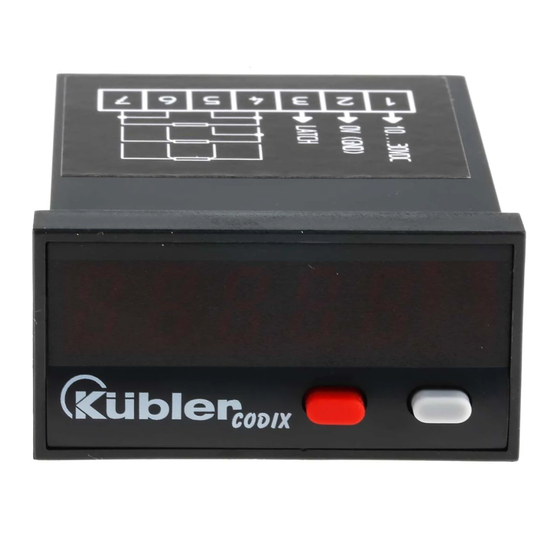

Codix 531
Digitalanzeige
für Widerstands-Thermometer
Pt100, Ni100
Digital display
for resitance thermometers
Pt100, Ni100
Afficheur digital
pour thermomètres à résistance
Pt100, Ni100
Visualizzatore digitale
per termometri a resistenza
Pt100, Ni100
Visualizador digital
para termómetros de resistencia
Pt100, Ni100
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kübler Codix 531

  • Seite 1 Codix 531 Digitalanzeige für Widerstands-Thermometer Pt100, Ni100 Digital display for resitance thermometers Pt100, Ni100 Afficheur digital pour thermomètres à résistance Pt100, Ni100 Visualizzatore digitale per termometri a resistenza Pt100, Ni100 Visualizador digital para termómetros de resistencia Pt100, Ni100...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Kurzbeschreibung ....................3 2 Sicherheits- und Warnhinweise ................3 2.1 Bestimmungsgemäßer Gebrauch ..............3 3 Einbau ........................4 3.1 Installation ......................4 3.2 Elektrischer Anschluss ..................4 4 Inbetriebnahme ......................4 5 Programmierung ....................4 5.1 Einstieg in die Programmierung ..............4 5.2 Parametereinstellung ändern ................5 5.3 Parametereinstellung übernehmen ..............5 5.4 Programmieren ....................5 5.5 Ende der Programmierung................7 6 Bedienung ......................7...
  • Seite 3: Kurzbeschreibung

    1 Kurzbeschreibung Die Digitalanzeige ist ein leicht zu bedienendes, mikropro- zessor gesteuertes Instrument zur Anzeige (und Erfassung) von Temperaturmesswerten. Die Temperaturen werden mit Pt100- oder Ni100-Widerstandsthermometern gemessen. Sie können entweder den aktuellen Messwert, den Maxi- malwert oder den Minimalwert anzeigen. Bei einem Power Off wird der Maximal- und Minimalwert in einem EEPROM gespeichert.
  • Seite 4: Einbau

    3 Einbau 4. Verwenden Sie für alle Signal- und Sensorleitungen ab- 3.1 Installation geschirmte Kabel und vermeiden Sie eine Parallelver- 1. Die Digitalanzeige darf nicht in der Nähe von Schützen drahtung der Versorgungs- und Sensor/Signal Leitungen. oder Motorenanlassern installiert werden. 2.
  • Seite 5: Parametereinstellung Ändern

    5.2 Parametereinstellung ändern 1. Durch drücken der rechten/grauen Taste gelangen Sie in 4. mit der rechten/grauen Taste wird jetzt der Zahlenwert der Parametereinstellung jeweils um einen Wert weiter eingestellt ⇑ ⇑ 2. wenn Sie Zahlenwerte eingeben, so wird mit der 5.
  • Seite 6: Art Der Messmethode

    5.4.2.1 Leitungswiderstand 5.4.2 Art der Messmethode Wenn Sie in 5.4.2 die 2-Leiter-Messmethode gewählt Messmethode haben erscheint im Display Leitungswiderstand Auswahl im Menu 2-Leiter; Bitte beachten Sie müssen den Leitungswiderstand Ihres 2-Leiters Sie Punkt 5.4.2.1 gegen- bei langen Anschlussleitungen eingeben. Wenn über! Sie hier einen falschen Widerstandswert eingeben, ist auch das angezeigte Ergebnis nicht korrekt.
  • Seite 7: Ende Der Programmierung

    5.4.7 Erfassen des Minimalwertes 5.4.7.1 Rücksetzen des Minimalwertes Sie können den Minimalwert erfassen und diesen während Hier können Sie einstellen, ob Sie den Minimalwert im Be- des Betriebs anzeigen (siehe 6.1) trieb zurücksetzen wollen oder nicht. Der Minimalwert kann aber nur dann zurückgesetzt werden, wenn als Anzeige- Erfassen Minimalwertes funktion der Minimalwert gewählt ist (siehe 6.1).
  • Seite 8: Momentanwertspeicherung

    Auflösung: 0,1 °C (0,1 °F) bzw 1 °C (1°F) program- 6.2 Momentanwertspeicherung (Display-Latch) mierbar Bei einem High-Signal am Latch-Eingang wird der aktuelle Messwert in der Anzeige eingefroren. Die Minimalwert- und Vergleichsstellenkompensation: Maximalwerterfassung arbeitet im Hintergrund weiter. intern oder extern (programmierbar) 7 Fehlersuche und Alarmmeldungen Linearitätsfehler PT 100: <...
  • Seite 9: Umgebungsbedingungen

    8.3 Umgebungsbedingungen EMV: Störabstrahlung EN 55011 Klasse B Störfestigkeit EN 61000-6-2 Umgebungstemperatur: -20 °C ... +65 °C, rel. Luftfeuchte < 85% Lagertemperatur: -25 °C ... +70 °C 9 Lieferumfang Digitalanzeige Spannbügel Frontrahmen für Spannbügelbefestigung, Einbauquerschnitt 50 x 25 mm Frontrahmen für Schraubbefestigung, Einbauquerschnitt 50 x 25 mm Dichtung Anschlussbelegung:...
