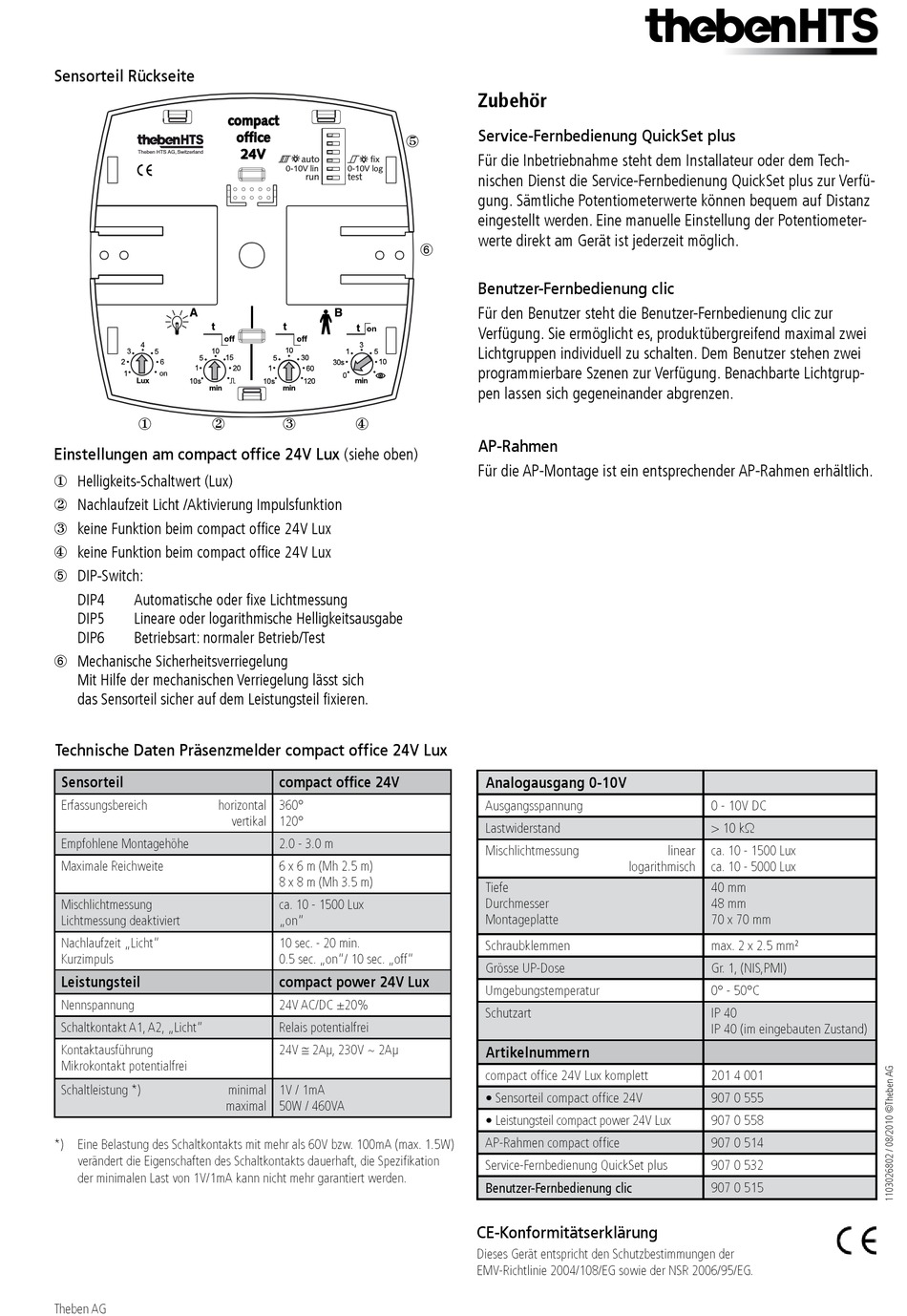

Sensorteil Rückseite
Einstellungen am compact office 24V Lux (siehe oben)
Helligkeits-Schaltwert (Lux)
Nachlaufzeit Licht /Aktivierung Impulsfunktion
keine Funktion beim compact office 24V Lux
keine Funktion beim compact office 24V Lux
DIP-Switch:
DIP4
Automatische oder fixe Lichtmessung
DIP5
Lineare oder logarithmische Helligkeitsausgabe
DIP6
Betriebsart: normaler Betrieb/Test
Mechanische Sicherheitsverriegelung
Mit Hilfe der mechanischen Verriegelung lässt sich
das Sensorteil sicher auf dem Leistungsteil fixieren.
Technische Daten Präsenzmelder compact office 24V Lux
Sensorteil
Erfassungsbereich
horizontal
Empfohlene Montagehöhe
Maximale Reichweite
Mischlichtmessung
Lichtmessung deaktiviert
Nachlaufzeit „Licht"
Kurzimpuls
Leistungsteil
Nennspannung
Schaltkontakt A1, A2, „Licht"
Kontaktausführung
Mikrokontakt potentialfrei
Schaltleistung *)
maximal
*) Eine Belastung des Schaltkontakts mit mehr als 60V bzw. 100mA (max. 1.5W)
verändert die Eigenschaften des Schaltkontakts dauerhaft, die Spezifikation
der minimalen Last von 1V/1mA kann nicht mehr garantiert werden.
Theben AG
compact
office
24V
auto
fix
0-10V lin
0-10V log
run
test
compact office 24V
360°
vertikal
120°
2.0 - 3.0 m
6 x 6 m (Mh 2.5 m)
8 x 8 m (Mh 3.5 m)
ca. 10 - 1500 Lux
„on"
10 sec. - 20 min.
0.5 sec. „on"/ 10 sec. „off"
compact power 24V Lux
24V AC/DC ±20%
Relais potentialfrei
24V ≅ 2Aµ, 230V ~ 2Aµ
minimal
1V / 1mA
50W / 460VA
Zubehör
Service-Fernbedienung QuickSet plus
Für die Inbetriebnahme steht dem Installateur oder dem Tech-
nischen Dienst die Service-Fernbedienung QuickSet plus zur Verfü-
gung. Sämtliche Potentiometerwerte können bequem auf Distanz
eingestellt werden. Eine manuelle Einstellung der Potentiometer-
werte direkt am Gerät ist jederzeit möglich.
Benutzer-Fernbedienung clic
Für den Benutzer steht die Benutzer-Fernbedienung clic zur
Verfügung. Sie ermöglicht es, produktübergreifend maximal zwei
Lichtgruppen individuell zu schalten. Dem Benutzer stehen zwei
programmierbare Szenen zur Verfügung. Benachbarte Lichtgrup-
pen lassen sich gegeneinander abgrenzen.
AP-Rahmen
Für die AP-Montage ist ein entsprechender AP-Rahmen erhältlich.
Analogausgang 0-10V
Ausgangsspannung
Lastwiderstand
Mischlichtmessung
Tiefe
Durchmesser
Montageplatte
Schraubklemmen
Grösse UP-Dose
Umgebungstemperatur
Schutzart
Artikelnummern
compact office 24V Lux komplett
• Sensorteil compact office 24V
• Leistungsteil compact power 24V Lux
AP-Rahmen compact office
Service-Fernbedienung QuickSet plus
Benutzer-Fernbedienung clic
CE-Konformitätserklärung
Dieses Gerät entspricht den Schutzbestimmungen der
EMV-Richtlinie 2004/108/EG sowie der NSR 2006/95/EG.
0 - 10V DC
> 10 kΩ
linear
ca. 10 - 1500 Lux
logarithmisch
ca. 10 - 5000 Lux
40 mm
48 mm
70 x 70 mm
max. 2 x 2.5 mm
2
Gr. 1, (NIS,PMI)
0° - 50°C
IP 40
IP 40 (im eingebauten Zustand)
201 4 001
907 0 555
907 0 558
907 0 514
907 0 532
907 0 515
