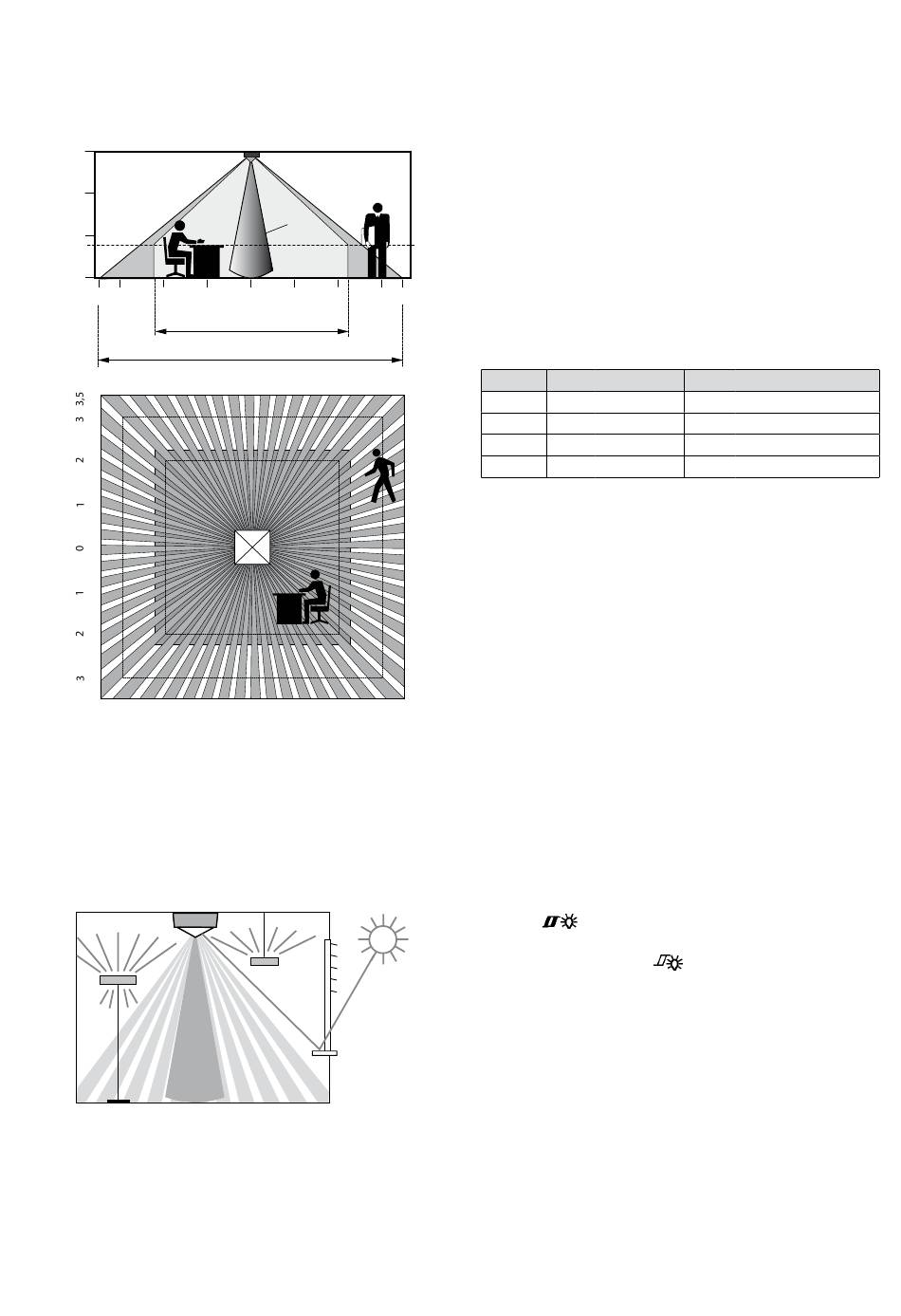

Erfassungsbereich (Montagehöhe 3,0 m)
3
2
1
0.8
0
m
1
3.5
3
2
sitzende Personen
gehende Personen
3,5
3
2
1
Theben AG
Lux
o
1
3.5
0
2
3
0
1
2
3
3,5
Platzierung
Erfassungsbereich
Die quadratischen Erfassungsbereiche garantieren eine sichere
und einfache Planung. In der Parallelschaltung ermöglichen sie
eine vollständige Raumabdeckung. Beachten Sie, dass sitzende
und gehende Personen in unterschiedlich grossen Bereichen
erfasst werden.
Die empfohlene Montagehöhe liegt bei 2 m - 3 m.
Mit zunehmender Montagehöhe verringert sich die Em pfind lich-
keit des Melders. Ab 3 m Montagehöhe sind Gehbewegungen
nötig. Die Erfassungsbereiche mehrerer Melder sollten sich in
den Randzonen überlap pen.
M'höhe
sitzende Personen
2.0 m
9 m²
3.0m x 3.0m
2.5 m
16 m²
4.0m x 4.0m
3.0 m
20 m²
4.5m x 4.5m
3.5 m
--
Sitzende Personen:
Die Angaben beziehen sich auf den reduzierten Erfassungs-
bereich für Bewegungen auf Tischhöhe (ca. 0,80 m). Ab einer
Montagehöhe von >3 m ist die Erfassungs-Empfindlichkeit re-
duziert; stärkere Bewegungen sind für eine eindeutige Erfassung
notwendig.
Gehende Personen:
Ausnutzung des gesamten Erfassungsbereichs bei geringer
Toleranz im Randgebiet (+/- 0,5 m).
Helligkeitsmessung
Der compact office 24V besitzt eine Mischlichtmessung, die von
Kunstlicht beeinflusst wird. Bei indirekter Beleuchtung darf das
Kunstlicht am Montageort des Melders 2000 Lux nicht über-
schreiten (bei Helligkeitsschaltwert >200 Lux).
Die Lichtmessung besitzt eine eingebaute Lernfähigkeit (DIP-
Stellung „
auto", s. Rückseite). Wird die Beleuchtung von
übergeordneter Logik übersteuert, kann die Lernfähigkeit deakti-
viert werden (DIP-Stellung „
Wird der Helligkeitsschaltwert auf "on" gesetzt, so ist die Hellig-
keitsmessung ausgeschaltet (kein Helligkeitseinfluss erwünscht).
Geeignete Lampen
Der compact office 24V ist für den Betrieb von Fluoreszenz-
lampen, Kompaktleuchtstofflampen, Halogen-, Glühlampen
sowie LED konzipiert.
Technische Änderungen und Druckfehler vorbehalten
gehende Personen
20 m² 4.5m x 4.5m ± 0,5m
36 m² 6.0m x 6.0m ± 0,5m
49 m² 7.0m x 7.0m ± 1,0m
64 m² 8.0m x 8.0m ± 1,0m
fix", s. Rückseite).
