Montage Des Geräts In Einer Schalttafel - Siemens RUGGEDCOM RSG2288 Montagehandbuch

NOTICE
Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht
empfohlen.
Zur Montage des Geräts auf einer Hutschiene gehen Sie wie folgt vor:
1.
2.
2.3.3 Montage des Geräts in einer Schalttafel
Für die Montage in einer Schalttafel kann der RUGGEDCOM RSG2288 mit zwei jeweils
auf den Gehäuseseiten vormontierten Hutschienen-Adaptern ausgeliefert werden.
Mithilfe der Adapter kann das Gerät mittels Schrauben in der Schalttafel befestigt
werden.
RUGGEDCOM RSG2288
Montagehandbuch, 01/2020, C79000-G8900-1045-15
Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in
Position.
2
3
Schalttafel-/Hutschienen-Adapter
1
Hutschiene
2
Schraube
3

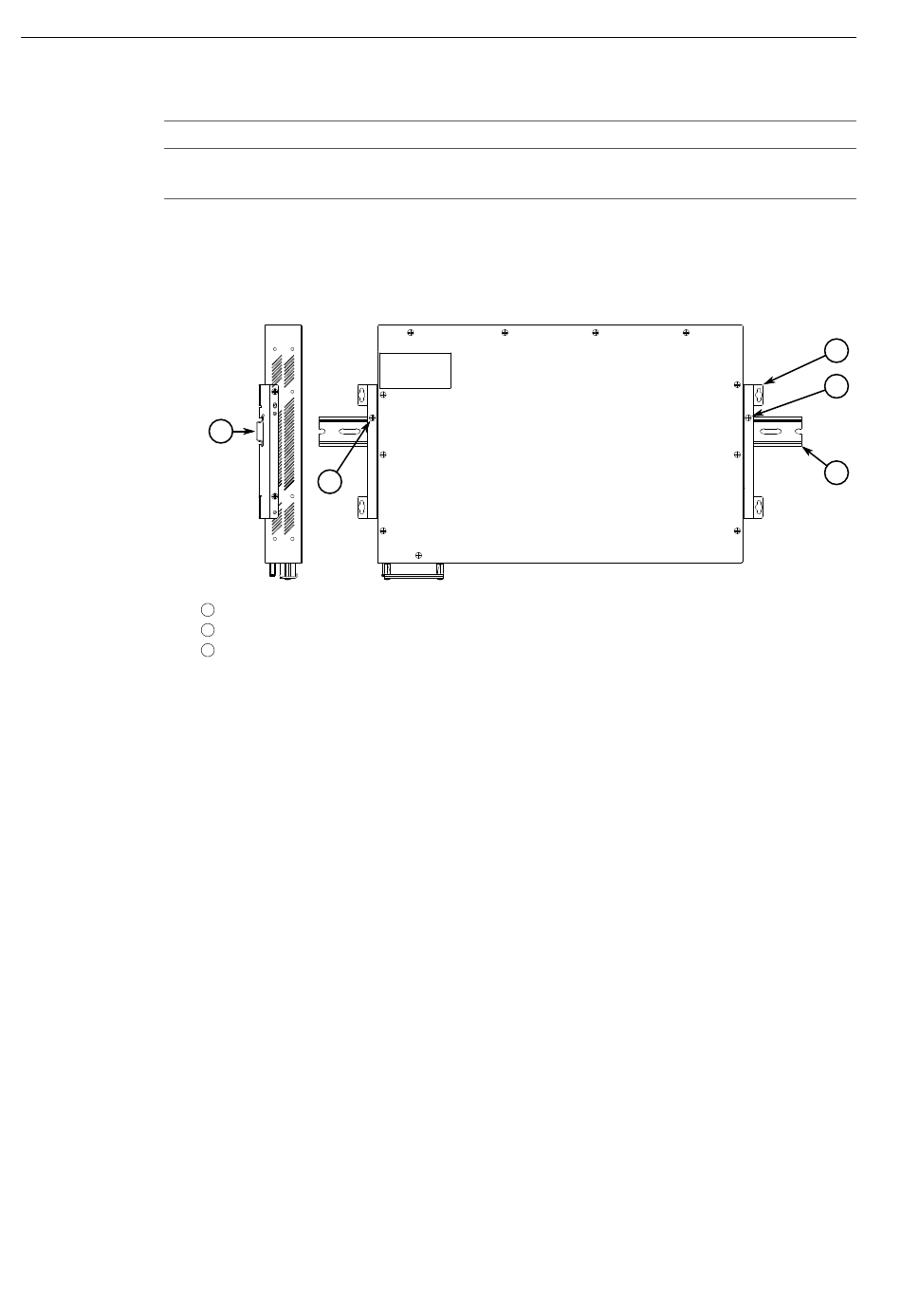

Abbildung 2.2 Hutschienenmontage
Befestigen Sie eine der mitgelieferten Schrauben auf jeder Seite des Geräts, um
die Adapter an den Hutschienen zu sichern.
2.3.3 Montage des Geräts in einer Schalttafel
Installieren des Geräts
1
3
2
