Diese Anleitung steht auch auf folgender Website zur Verfügung: docs.kitchenaid.eu Montagezeichnungen Sicherheitshinweise Hinweise zum Umweltschutz Öko-Design Erklärung Sicherheitshinweise Beschreibung des Geräts Aufstellung Elektrischer Anschluss Bedienungsanleitung Kundendienst...
Seite 5
Montagezeichnungen HINWEIS: Für die halb-bündig montierte Alle Maße werden in Millimetern Version ist das Abdrehen von 1,5 mm angegeben nicht erforderlich.
Seite 6
GUARNIZIONE SIGILLANTE FRONT GUARNIZIONE SIGILLANTE SEALANT...
Sicherheitshinweise DIESE MÜSSEN DURCHGELESEN UND BEACHTET WERDEN Diese Sicherheitsanweisungen vor Kleidung oder andere brennbare dem Gebrauch durchlesen. Diese Materialien vom Gerät fernhalten, Anweisungen zum Nachschlagen bis alle Komponenten vollständig leicht zugänglich aufbewahren. abgekühlt sind - Brandgefahr. In diesen Anweisungen sowie auf Metallgegenstände wie Messer, dem Gerät selbst werden wichtige Gabeln, Löffel und Deckel sollten...
Seite 8
zum Beispiel: Mitarbeiterküchen im sicherstellen, das Netzkabel nicht Einzelhandel, in Büros oder in mit dem Gerät selbst zu beschädigen anderen Arbeitsbereichen; - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Gutshäuser; für Gäste in Hotels, Installationsarbeiten abgeschlossen Motels, Frühstückspensionen und anderen Wohneinrichtungen.
Kundendienstvertreter oder einer Garen ohne Deckel erhöht den Energieverbrauch stark. Verwenden Sie nur Töpfe und Pfannen mit ähnlich qualifizierten Fachkraft mit flachem Boden. einem identischen Kabel ersetzt KONFORMITÄTSERKLÄRUNG werden - Stromschlaggefahr. Dieses Gerät erfüllt die Ökodesign-Anforderungen der EU-Verordnung Nr. 66/2014 in Übereinstimmung REINIGUNG UND PFLEGE mit der Europäischen Norm EN 60350-2.
Hinweise zum Umweltschutz Energiespartipps Entsorgung von Verpackungsmaterial Für bestmögliche Leistungen empfehlen wir Ihnen Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol außerdem: . Werfen Sie das Verpackungsmaterial deshalb Verwenden Sie nur Töpfe und Pfannen, deren nicht einfach fort, sondern entsorgen Sie es gemäß Bodendurchmesser dem der Kochzone den örtlichen Vorschriften.
Sicherheitshinweise Sichererer Gebrauch • Heißes Fett und Öl ist sehr leicht entzündlich. Warnung! Brandgefahr! WARNUNG! Gefahr von Verbrennungen! Öl oder Fett, das auf eine bereits heiße Herdplatte gelangt, • kann sich schnell entzünden und spritzen. • Ein sorgloser Umgang mit dem Gerät kann zu Verbrennungen führen. •...

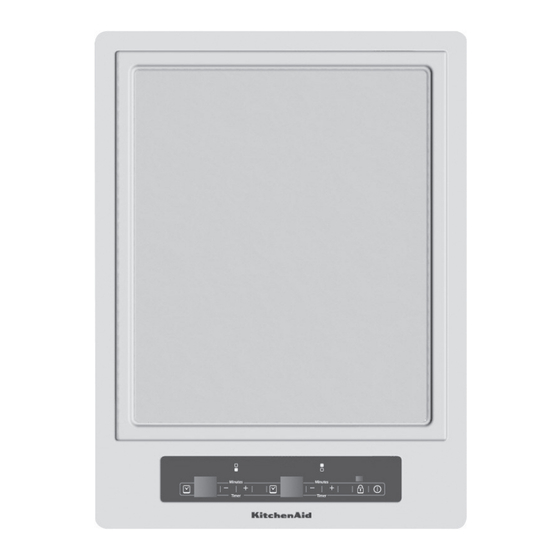

Beschreibung des Geräts Vor dem ersten Gebrauch Die erste Reinigung • Entfernen Sie die Schutzfolie. • Reinigen Sie die Bedienblende mit einem feuchten Tuch. • Reinigen Sie die abgekühlte Fläche mit einem feuchten Tuch, wischen Sie dabei immer in Richtung der Maserung.
Elektrischer Anschluss Prüfen Sie vor dem Anschluss an das Stromnetz, dass: die Eigenschaften des Systems so beschaffen sind, dass sie den Angaben auf der Zulassungsplakette unten am Kochfeld entsprechen; das System einen effektiven Erdanschluss gemäß den geltenden Gesetzen und Normen hat. Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
Seite 14
Bedienungsanleitung Ein/Aus des Touch-Control-Bedienfelds 8.8. 8.8. 1. Gerät ein-/ausschalten 2. Kindersicherheit (Tastensperre) 3. Kochzonen-Anzeigen 4. Leistungsstufe erhöhen 5. Leistungsstufe senken 6. Timer (a) 7. Timer (b) 8. LED Timer 9. Tastensperre LED 1 KOCHBEREICH 1.400 W 2 KOCHBEREICH 1.400 W Das elektronisch gesteuerte Touch-Control Bedienfeld wird mit der Ein/Aus-Taste aktiviert und vom Aus-Modus in den Standby-Modus geschaltet.
Seite 15
Bedienungsanleitung Heizen und Kühlen werden errechnet auf der Basis von: der ausgewählten Leistungsstufe (von 0 bis 9); der Relais-Aktivierungszeit nach dem Ausschalten der Kochzone. Das entsprechende Display zeigt "H" an, bis die Temperatur der Kochzone gemäß dem mathematischen Modell unter das kritische Niveau sinkt (60 °C). Funktion „Timer“...
Seite 16
Bedienungsanleitung Timer-Ablauf/ Timer-Alarm und Bestätigung Es werden die letzten 10 Sek. angezeigt, bevor der Timer abläuft (Countdown bis zum Alarm). Sobald die eingestellte Zeit des Timers verstrichen ist, wird der Timer-Alarm aktiviert und die zugehörige Kochzone ausgeschaltet. Das Display und die ausgewählte Timer-LED blinken abwechselnd zwischen Garstufe von “00“ bis “H“, falls Restwärme vorhanden ist.
Seite 17
Bedienungsanleitung MAXIMALE TEMPERATUR und RAUCHPUNKT MAXIMALE TEMPERATUR FETT RAUCHPUNKT (°C) EMPFOHLENE LEISTUNGSSTUFE (°C) BUTTER 130/4 SCHWEINEFETT 170/6 RINDERFETT 180/6 OLIVENÖL 180/6 SONNENBLUMENÖL 200/7 ERDNUSSÖL 200/7 KOKOSNUSSÖL 200/7 KÜCHENHINWEIS LEBENMITTELTYPEN TEMPERATUREN (°C) LEISTUNGSSTUFE FISCH UND MEERESFRÜCHTE 170-180 KALB 160-180 RIND 200-210 SCHWEIN 180-210 LAMM...
Bedienungsanleitung 5. Wenn die Kochfeldoberfläche abgekühlt ist, lassen sich Flecken, die durch Eiweiß oder den in Lebensmitteln enthaltenen Säuren entstanden sind, mit Zitronensaft und einem sauberen Tuch entfernen. Wischen Sie gründlich mit einem feuchten Tuch nach. Wenn das Kochfeld vor der Reinigung bereits abgekühlt war, wärmen Sie es auf 80 °C auf und schalten Sie es dann wieder ein.
Seite 20
WHIRLPOOL EMEA S.P.A. Via Carlo Pisacane Nr.1 20016 Pero (Mi), Italien Gedruckt in Italien 12/19 400011416589...
