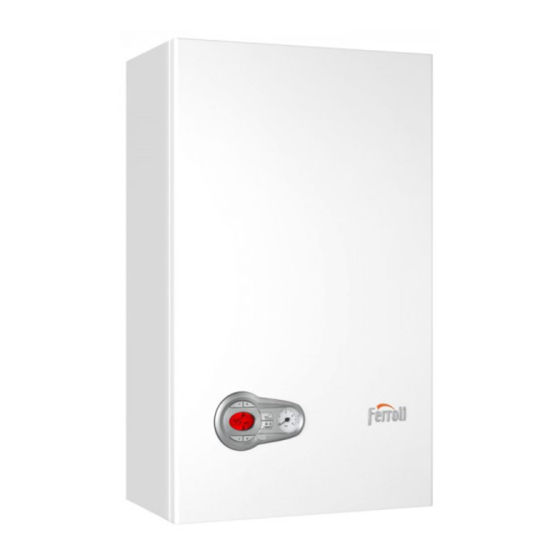

Ferroli BLUEHELIX PRO 25 C Betriebs-, Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Ferroli Anleitungen
  4. Heizungssystemen
  5. BLUEHELIX PRO 25 C
  6. Betriebs-, installations- und wartungsanleitung
Ferroli BLUEHELIX PRO 25 C Betriebs-, Installations- Und Wartungsanleitung

Ferroli BLUEHELIX PRO 25 C Betriebs-, Installations- Und Wartungsanleitung

Brennwert-wärmeerzeuger
Vorschau ausblenden Andere Handbücher für BLUEHELIX PRO 25 C:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

BLUEHELIX PRO 25 C
80
120
120
80
320
400
A
B
C D F E
150
35.5
76
54
51 80.5
103
A
C
E
B
D
F
DE - BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG
FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN
NL - AANWIJZINGEN VOOR GEBRUIK, INSTALLATIE EN ONDERHOUD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ferroli BLUEHELIX PRO 25 C

Inhaltszusammenfassung für Ferroli BLUEHELIX PRO 25 C

  • Seite 1 BLUEHELIX PRO 25 C C D F E 35.5 51 80.5 DE - BETRIEBS-, INSTALLATIONS- UND WARTUNGSANLEITUNG FR - INSTRUCTIONS D’UTILISATION, D’INSTALLATION ET D’ENTRETIEN NL - AANWIJZINGEN VOOR GEBRUIK, INSTALLATIE EN ONDERHOUD...

  • Seite 2: Allgemeine Hinweise

    Produkt aufweisen. 2. BETRIEBSANLEITUNG 2.1 Vorwort Sehr geehrter Kunde, BLUEHELIX PRO 25 C ist ein Brennwert-Wärmeerzeuger mit Edelstahl-Wärmetau- Abb. 3 scher und Vormischbrenner für den Heizbetrieb mit integrierter Warmwasserberei- tung, der sich durch einen hohen Wirkungsgrad, sehr niedrige Schadstoffemissionen Komfort und die Möglichkeit des Betriebs mit Erd- bzw.
  • Seite 3 BLUEHELIX PRO 25 C Kessel wird mit Strom versorgt 2.4 Einstellungen Die Stromzufuhr zum Kessel einschalten. Umschaltung Sommer-/Winterbetrieb Die Taste Sommer/Winter (Pos. 6 - Abb. 1) 2 Sekunden lang drücken. Das Display aktiviert das Symbol Sommer (Pos. 10 - Abb. 1): Der Kessel liefert nur Trinkwarmwasser.
  • Seite 4 BLUEHELIX PRO 25 C Mit den Heiztasten (Pos. 3 - Abb. 1) wird die Parallelverschiebung der Kurven Konfi gurationsmunü geöffnet; die blinkende Anzeige “OF” wird eingeblendet. Mit den Tasten der Warmwa- Zum Öffnen des Konfi gurationsmenüs die Tasten der Warmwasserbereitung 10 sserbereitung (Pos.
  • Seite 5 BLUEHELIX PRO 25 C BLUEHELIX BLUEHELIX Inhalt Beschreibung Stellbereich Voreinstellung Inhalt Beschreibung Stellbereich Voreinstellung PRO 25C PRO 25C Stunden ohne Warmwasse- 0-24 Stunden 0-24 Stunden 0-24 Stunden Höchsttemperatur Heizung 20-90°C 80°C 80°C rentnahme (b02=1) Max. Heizleistung 0-100% Ohne Einfl uss auf die Einstel-...
  • Seite 6 BLUEHELIX PRO 25 C “In” - Menü Info 3.3 Wasseranschlüsse Es gibt 13 Informationen. Durch Drücken der Heiztasten kann die Liste der Informationen nach oben oder un- Zur Beachtung ten gescrollt werden. Um den Wert abzurufen, die Tasten der Warmwasserbereitung Der Ablass des Sicherheitsventils muss mit einem Sammeltrichter oder drücken.

  • Seite 7: Elektrische Anschlüsse

    Kondensat über den Kessel ablaufen kann. Weiteres chpersonal überprüfen lassen; der Hersteller übernimmt keinerlei Haftung Abgaszubehör fi nden Sie in unserer aktuellen FERROLI-Preisliste. bei eventuellen Schäden, die auf die fehlende Erdung der Anlage zu- rückzuführen sind.

  • Seite 8: Service Und Wartung

    BLUEHELIX PRO 25 C Tabelle. 5 - Höchstlänge der separaten Züge 4. SERVICE UND WARTUNG BLUEHELIX PRO 25 C 4.1 Einstellungen Zulässige Höchstlänge 80 m Umrüstung auf eine andere Gasart Tabelle. 6 - Zubehör Das Gerät ist für den Betrieb mit Erd- bzw. Flüssiggas ausgelegt und wird im Werk für...

  • Seite 9: Einstellung Gasventil

    BLUEHELIX PRO 25 C Aktivierung der Betriebsart TEST Einstellung der Heizleistung Die Tasten der Warmwasserbereitung (Pos. 3 und 4 - Abb. 1) gleichzeitig 5 Sekunden Zur Einstellung der Heizleistung muss der Kessel auf die Betriebsart TEST eingestellt lang drücken, um die Betriebsart TEST zu aktivieren. Der Kessel wird auf der höch- werden (siehe sez.

  • Seite 10: Störungsbehebung

    BLUEHELIX PRO 25 C In umgekehrter Reihenfolge vorgehen, um die vordere Verkleidung wieder zu mon- Störungscode Störung Mögliche Ursache Abhilfe tieren. Sicherstellen, dass sie korrekt an den oberen Befestigungen angebracht wird Störung F07 wurde in den und vollständig auf den Seitenteilen aufl iegt. Nachdem Anziehen der Schraube “A”...

  • Seite 11: Eigenschaften Und Technische Daten

    BLUEHELIX PRO 25 C 5. EIGENSCHAFTEN UND TECHNISCHE DATEN Abb. 28 - Wasserkreis Abb. 27 - Gesamtansicht Tabelle. 9 - Legende Abbildungen Kap. 5 Gaseintritt Zünd/Ionisationselektrode Austritt des warmen Trinkwarmwassers Wasser-Druckwächter Trinkwarmwassereintritt Strömungsmesser Anlagenvorlauf Kondensatablassrohr Anlagenrücklauf Rücklaufsensor Sicherheitsventil Abgastemperaturfühler Heizungsumwälzpumpe...
  • Seite 12 BLUEHELIX PRO 25 C H [m H Merkmal Maßeinheit BLUEHELIX PRO 25 C 25.0 Max. Wärmebelastungsbereich Heizbetrieb Min. Wärmebelastungsbereich Heizbetrieb 24.5 Max. Wärmeleistung Heizb. (80/60°C) Min. Wärmeleistung Heizb. (80/60°C) 26.5 Max. Wärmeleistung Heizb. (50/30°C) Min. Wärmeleistung Heizb. (50/30°C) Max. Wärmebelastung Warmwasserbereitung Min.
  • Seite 13 BLUEHELIX PRO 25 C Gebläse Heizungsumwälzpumpe Trinkwarmwasser-Temperaturfühler Gasventil Raumthermostat (nicht inbegriffen) Zünd/Ionisationselektrode Sicherung Wasser-Druckwächter Strömungsmesser Außentemperaturfühler (optional) OT-Raumregler (optional) Rücklaufsensor ABM03B Abgastemperaturfühler Signal modulierende Heizungsumwälzpumpe Doppelfühler (Sicherheit + Heizung) ON/OFF-Schalter (konfi gurierbar) FUSE 3.15A 250V Klemmen 5 und 6 für Relais LC32...

  • Seite 14: Instructions Générales

    2.1 Avant-propos Cher client, BLUEHELIX PRO 25 C est un générateur de chaleur à condensation, équipé d'un échangeur thermique en acier inoxydable et d'un brûleur de prémélange pour le mode de chauffage avec production d'eau chaude intégrée, qui se caractérise par un rendement élevé, des émissions de matières dangereuses très faibles et la possibilité...
  • Seite 15 BLUEHELIX PRO 25 C La chaudière est alimentée en courant 2.4 Paramétrages Activation de l'alimentation en courant de la chaudière. Permutation entre le mode été et hiver Enfoncez la touche Sommer/Winter (été/hiver) (pos. 6 - fi g. 1) pendant 2 secondes.
  • Seite 16 BLUEHELIX PRO 25 C Les touches de chauffage (pos. 3 - fi g. 1) permettent d'activer le déplacement pa- Menu de confi guration rallèle des courbes et de faire apparaître l'affi chage clignotant « OF ». Grâce aux Pour ouvrir le menu de confi guration, enfoncez simultanément les touches de produc- touches de la production d'eau chaude (pos.
  • Seite 17 BLUEHELIX PRO 25 C Paramétrage BLUEHELIX Paramétrage BLUEHELIX Contenu Description Plage de réglage Contenu Description Plage de réglage préalable PRO 25C préalable PRO 25C Nombre d'heures sans prélève- 0-24 Nombre d'heures 0-24 Nombre 0-24 Nombre Puissance de chauffage max. 0 à 100 %...

  • Seite 18: Installation

    BLUEHELIX PRO 25 C « In » - Info. sur le menu 3.3 Raccordements de l'eau Il y a 13 informations. Si vous enfoncez les touches de chauffage, la liste d'informations peut défi ler vers Élément à prendre en compte le haut ou vers le bas.

  • Seite 19: Raccordements Électriques

    BLUEHELIX PRO 25 C 3.5 Raccordements électriques Pour le raccordement coaxial, il existe deux manchons de raccordement de chau- dière 60/100 sur 80/125. Ils peuvent être utilisés en fonction de la situation sur place. L'appareil doit être raccordé à un dispositif de mise à la masse effi cace La pièce en T de révision du raccordement de la chaudière peut pivoter de 360 °...

  • Seite 20: Entretien Et Maintenance

    BLUEHELIX PRO 25 C Tableau 5 - Longueur maximale des conduits distincts 4. ENTRETIEN ET MAINTENANCE BLUEHELIX PRO 25 C Longueur maximale autorisée 80 m 4.1 Paramétrages Tableau 6 - Accessoires Migration vers un autre type de gaz L'appareil est conçu pour fonctionner avec du gaz naturel ou liquide et est mis en Pertes de pression en m eq service pour l'un des deux types de gaz (voir les indications claires fi...
  • Seite 21 BLUEHELIX PRO 25 C Activation du mode de fonctionnement TEST Enfoncez simultanément les touches de production d'eau chaude (pos. 3 et 4 - fi g. 1) pendant 5 secondes pour activer le mode de fonctionnement TEST. La chaudière passe au niveau de puissance de chauffage maximal paramétré comme indiqué dans la section suivante.
  • Seite 22 BLUEHELIX PRO 25 C 4.3 Maintenance 4.4 Suppression des dysfonctionnements Ouverture de la trappe d'accès Diagnostic Pour ouvrir le capot de la chaudière : En cas de dysfonctionnement ou de défaut, l'écran clignote et le code de dysfonction- Déserrez en partie les vis A (voir la fi gure 25).
  • Seite 23 BLUEHELIX PRO 25 C Tableau 9 - Légende des fi gures du chapitre 5 Code de dysfon- Dysfonctionnement Cause possible Action correctrice ctionnement 7 Admission de gaz 81 Électrode de combustion ou d'ionisation Pression trop faible Remplissez l'installation 8 Écoulement de l'eau chaude potable 114 Détecteur de pression de l'eau...
  • Seite 24 BLUEHELIX PRO 25 C H [m H Symbole Unité de mesure BLUEHELIX PRO 25 C Plage max. du débit calorifi que du chauffage 25,0 Plage min. du débit calorifi que du chauffage Puissance max. de chaleur du chauffage (80/60 °C) 24,5 Puissance min.
  • Seite 25 BLUEHELIX PRO 25 C Ventilation Pompe de recirculation du chauffage Sonde de température de l'eau chaude potable Vanne de gaz Thermostat d'ambiance (non intégré) Électrode de combustion ou d'ionisation Sécurité Détecteur de pression de l'eau Capteur de dysfonctionnement Sonde de température extérieure (en option) Régulateur d'ambiance OT (en option)

  • Seite 26: Algemene Aanwijzingen

    2. BEDIENINGSHANDLEIDING 2.1 Voorwoord Beste klant, BLUEHELIX PRO 25 C is een hoogrendementsketel met roestvrijstalen warmtewis- selaar en premixbrander voor de verwarmingsmodus met geïntegreerde warmwa- terbereiding, die zich kenmerkt door een hoog rendement, zeer lage schadelijke uitstoten en de mogelijkheid om met aardgas en vloeibaar gas te werken en met een Afb.
  • Seite 27 BLUEHELIX PRO 25 C Ketel wordt van stroom voorzien 2.4 Instellingen De stroomtoevoer naar de ketel inschakelen. Omschakeling zomer-/wintermodus De toets zomer/winter (pos. 6 - afb. 1) 2 seconden indrukken. Het display activeert het symbool zomer (pos. 10 - afb. 1): De ketel levert alleen warm kraanwater.
  • Seite 28 BLUEHELIX PRO 25 C Met de verwarmingstoetsen (pos. 3 - afb. 1) wordt de parallelle verschuiving van de Confi guratiemenu curven geopend; de knipperende indicator "OF" wordt weergegeven. Met de toetsen Voor het openen van het confi guratiemenu, dienen de toetsen van de warmwaterbe- van de warmwaterbereiding (pos.
  • Seite 29 BLUEHELIX PRO 25 C BLUEHELIX PRO BLUEHELIX Inhoud Beschrijving Instelbereik Voorinstelling Inhoud Beschrijving Instelbereik Voorinstelling PRO 25C Uren zonder warm water 0-24 uur 0-24 uur 0-24 uur Uitschakelen van de brander tijdens de 0=Onveranderlijk, 0=Onveranderlijk 0=Onveranderlijk (b02=1) warmwaterbereiding (b02=1) 1=Instelwaarde...
  • Seite 30 BLUEHELIX PRO 25 C "In" - Menu Info 3.3 Wateraansluitingen Er zijn 13 informatie-items. Door het indrukken van de verwarmingstoetsen kan de lijst met informatie-items naar Inachtneming boven of naar beneden worden gescrolld. Druk op de toetsen van de warmwaterbe- De afvoer van het veiligheidsventiel moet met een vultrechter of een ver- reiding om de waarde op te roepen.
  • Seite 31 Ove- soneel laten controleren; de fabrikant niet aansprakelijk voor eventuele rige uitlaatgastoebehoren staan in onze actuele FERROLI-prijslijst. schade die ontstaan is door een ontbrekende aarding van de installatie.

  • Seite 32: Service En Onderhoud

    BLUEHELIX PRO 25 C Tabel 5 - Maximale lengte van de afzonderlijke rookkanalen 4. SERVICE EN ONDERHOUD BLUEHELIX PRO 25 C 4.1 Instellingen Toegestane maximale lengte 80 m Ombouwen voor een andere gassoort Tabel 6 - Toebehoren Het apparaat is voor de werking met aardgas of vloeibaar gas geconstrueerd en wordt...
  • Seite 33 BLUEHELIX PRO 25 C Activering van de bedrijfsmodus TEST Instelling van het verwarmingsvermogen De toetsen van de warmwaterbereiding (pos. 3 en 4 - afb. 1) gelijktijdig 5 seconden Voor het instellen van het verwarmingsvermogen moet de ketel op de bedrijfsmodus lang indrukken, om de bedrijfsmodus TEST te activeren.
  • Seite 34 BLUEHELIX PRO 25 C In omgekeerde volgorde te werk gaan om de voorste afdekking weer aan te brengen. Storingscode Storing Mogelijke oorzaak Oplossing Controleer of de afdekking correct aan de bovenste bevestigingen wordt aangebracht De ventilatorbeveiliging Storing F15 is gedurende 1 en volledig tegen de zijdelen zit.

  • Seite 35: Eigenschappen En Technische Gegevens

    BLUEHELIX PRO 25 C 5. EIGENSCHAPPEN EN TECHNISCHE GEGEVENS Afb. 28 - Watercircuit Afb. 27 - Totaaloverzicht Tabel 9 - Legenda afbeeldingen hfd. 5 7 Gasinvoer 81 Ontstekings-/ionisatie-elektrode 8 Afvoer van het warme kraanwater 114 Waterdrukregelaar 9 Uitvoer warmwaterleiding 136 Stromingsmeter...
  • Seite 36 BLUEHELIX PRO 25 C Kenmerk Maateenheid BLUEHELIX PRO 25 C Max. warmtebelastingsbereik verwarmingsmodus 25.0 H [m H Min. warmtebelastingsbereik verwarmingsmodus Max. warmtevermogen verwarmingsmodus (80/60°C) 24.5 Min. warmtevermogen verwarmingsmodus (80/60°C) Max. warmtevermogen verwarmingsmodus (50/30°C) 26.5 Min. warmtevermogen verwarmingsmodus (50/30°C) Max. warmtebelasting warmwaterbereiding Min.
  • Seite 37 BLUEHELIX PRO 25 C 16 Ventilator 32 Verwarmingscirculatiepomp 42 Temperatuurvoeler warm kraanwater ABM03B 44 Gasventiel 72 Ruimtethermostaat (niet inbegrepen) 81 Ontstekings-/ionisatie-elektrode 104 Zekering 114 Waterdrukregelaar 136 Stromingsmeter 138 Buitentemperatuurvoeler (optioneel) 139 OT-ruimteregelaar (optioneel) 186 Sensor retourleiding 191 Uitlaatgastemperatuurvoeler Signaal modulerende circulatiepomp...

  • Seite 38: Konformitätserklärung

    Ritter des Ordens der Arbeit (Republik Italien) Dante Ferroli Déclaration de conformité Le constructeur : FERROLI S.p.A. Adresse: Via Ritonda 78/a 37047 San Bonifacio VR déclare que cet appareil est conforme aux directives CEE ci-dessous: Directives appareils à gaz 2009/142 •...
  • Seite 40 FERROLI WÄRMETECHNIK GmbH Kamenzer Str. 20 01896 Pulsnitz www.ferroli.de 24h - Hotline: 01805 353581* *14ct/min, Stand 80/2012...
