BLUEHELIX TECH RRT 24 C • Der Inhalt der vorliegenden Betriebsanleitung muss auf- Qualifikation und unter ausschließlicher Verwendung von merksam durchgelesen werden, da mit ihm wichtige Original-Ersatzteilen ausgeführt werden. Durch Missa- Hinweise und Anweisungen zur sicheren Installation, chtung der oben aufgeführten Hinweise kann die Siche- sowie zu Gebrauch und Wartung zur Verfügung gestellt...

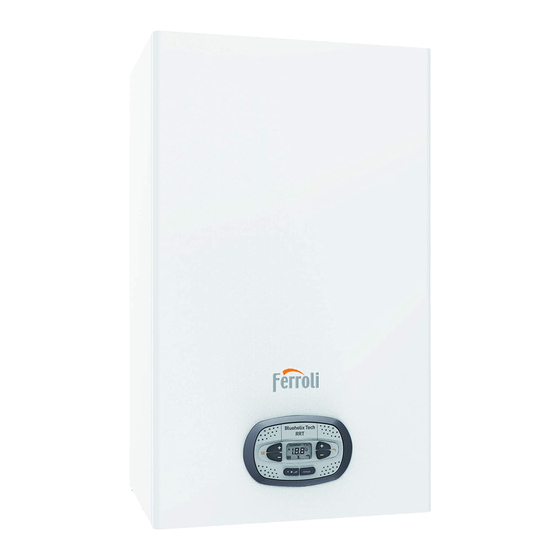

1.1 Vorwort Verehrte Kundin, verehrter Kunde, BLUEHELIX TECH RRT 24 C ist ein Brennwert-Wärmeerzeuger mit Wärmetauscher aus rostfreiem Stahl und Vor- mischbrenner für den Heizbetrieb mit integrierter Warmwasserbereitung, der sich durch einen hohen Wirkungsgrad, niedrige Schadstoffemissionen und die Möglichkeit des Betriebs mit Erd- bzw. Flüssiggas auszeichnet, und mit einem mikroprozessorgesteuerten Regelsystem ausgestattet ist.
BLUEHELIX TECH RRT 24 C Komfort Die Komfort-Anforderung (Wiederherstellung der internen Kesseltemperatur) wird durch Blinken des Symbols „Comfort“ (Komfort) angezeigt. Das Display (Pos. 12 - abb. 1) zeigt die aktuelle Wassertemperatur in der Therme an. Störung Im Fall einer Störung (siehe cap. 3.4 "Störungsbehebung") zeigt das Display den Fehlercode an (Pos. 12 - abb. 1) und während der Sicherheitswartezeiten „d3”...
BLUEHELIX TECH RRT 24 C Die elektronische Platine wird nach dem Abschalten des Kessels weiterhin mit Strom versorgt. Die War- mwasserbereitung und der Heizbetrieb sind deakti- viert. Das Frostschutzsystem bleibt aktiv. Zum neuerlichen Einschalten des Kessels die Taste inver- no/estate/off (Winter/Sommer/OFF, Pos. 7 - abb. 1) erneut drücken.
BLUEHELIX TECH RRT 24 C Einstellen der Brauchwassertemperatur Mit den Tasten der Warmwasserbereitung (Pos. 1 und 2 - abb. 1) lässt sich die Temperatur zwischen 40 °C und 55 °C einstellen. Bei geringer Wasserentnahme bzw. bei hoher Eintrittstempe- ratur Brauchwassers könnte die Warmwassertempe-...
BLUEHELIX TECH RRT 24 C Die Reset-Taste (Pos. 6 - abb. 1) erneut für 5 Sekunden drücken, um das Menü “Gleittemperatur” zu verlassen. Liegt die Raumtemperatur unter dem gewünschten Wert, empfiehlt sich die Einstellung einer Kurve mit höherem Wirkungsgrad – und umgekehrt. Die Einstellung jeweils um eine Einheit erhöhen oder verringern und das Ergebnis un- ter realen Bedingungen prüfen.
BLUEHELIX TECH RRT 24 C Einstellung des Wasserdrucks der Anlage Bei kalter Anlage muss der Einfülldruck am Wasser- Druck unter 0,8 bar liegt, empfiehlt es sich, den nor- standszeiger des Kessels (Pos. 2 - abb. 16) ca. 1 bar malen Betriebsdruck wiederherzustellen.
BLUEHELIX TECH RRT 24 C 2. Installation 2.1 Allgemeine Hinweise DIE INSTALLATION DER THERME DARF NUR DURCH FACHPERSONAL MIT NACHGEWIESENER QUALIFIKA- TION UND UNTER BEFOLGUNG DER VORLIEGENDEN BETRIEBSANLEITUNG, DER GELTENDEN RECHTSVOR- SCHRIFTEN, SOWIE DER NATIONALEN UND ÖRTLICHEN BESTIMMUNGEN UND DER ALLGEMEIN ANERKANNTEN REGELN DER TECHNIK VORGENOMMEN WERDEN.
Seite 11
Verwendung in Heizanlagen geeignet, bzw. mit den Materialien von Kessel und Anlage kompatibel sind, sind nicht zulässig. Eigenschaften des Wassers in der Heizanlage Die Kessel BLUEHELIX TECH RRT 24 C sind für die Installation in Heizsystemen ohne erheblichen Sauerstoffeintrag ausgelegt („Anlagentyp I” Norm EN 14868). In Systemen mit ständigem Sauerstoffeintrag (z. B. Fußbodenheizungen ohne Diffu- sionsbarriererohre) oder intermittierendem Sauerstoffeintrag (unter 20 % des Wasserinhalts der Anlage) muss ein Abscheider (z.
BLUEHELIX TECH RRT 24 C Die Verwendung von Konditionierungsmitteln, Additiven, Hemmstoffen und Fro- stschutzmitteln ist nur zulässig, wenn sie laut Herstellererklärung für die Verwen- dung in Heizanlagen geeignet sind und keine Schäden am Wärmetauscher des Kessels oder sonstigen Bauteilen und/oder Materialien von Kessel und Anlage ve- rursachen.
BLUEHELIX TECH RRT 24 C 2.4 Gasanschluss Vor dem Anschluss prüfen, ob das Gerät für den Betrieb mit der verfügbaren Brennstoffart ausgelegt ist. Den Gaseintritt gemäß den geltenden Vorschriften (siehe abb. 57) mit einem Metallrohr oder mit einem nahtlosen Edelstahlschlauch an der vorgesehe- nen Anschlussstelle anschließen.
BLUEHELIX TECH RRT 24 C Zugang zur elektrischen Klemmenleiste und zur Sicherung Die Frontverkleidung (*** 'Öffnen der Frontverkleidung' on page 33 ***) abnehmen, um Zugriff zur Klemmenleiste (M) und zur Sicherung (F) zu bekommen. Hierbei die nachfolgenden Angaben (abb. 19 und abb. 20) beachten. Die ange- gebenen Klemmen (siehe abb.
BLUEHELIX TECH RRT 24 C Konfiguration des ON/OFF Schalters (A abb. 20) Tabelle 3- Einstellungen Schalter A Konfiguration DHW Parameter b06 Wenn der Kontakt offen ist, wird die Warmwasserbereitung deaktiviert, mit geschlossenem Kon- b06=0 takt wird er wieder aktiviert. Wenn der Kontakt offen ist, wird die Heizung deaktiviert und es erscheint die Anzeige F50. Mit b06=1 geschlossenem Kontakt wird die Heizung aktiviert.
BLUEHELIX TECH RRT 24 C Anschluss mit koaxialen Rohren Abb. 21 - Anschlussbeispiele mit koaxialen Rohren ( = Luft / = Abgase) Für den koaxialen Anschluss muss eines der folgenden Ausgangszubehörteile montiert werden. Bei den Bohrungen an der Wand die auf der Abbildung im Deckblatt genannten Maße einhalten. Eventuelle waagerechte Abschnitte des Rau- chabzugs müssen ein leichtes Gefälle zum Kessel aufweisen, damit kein Kondenswasser zum nach außen fließen und...
BLUEHELIX TECH RRT 24 C Anschluss mit separaten Rohren Abb. 23- Anschlussbeispiele mit separaten Rohren ( = Luft / = Abgase) Tabelle 5 - Typ Beschreibung Horizontale Zuluft- und Abgasführung über die Wand. Die Ein-/Auslassendstücke müssen konzentrisch sein bzw. so dicht nebe- neinander liegen, dass ähnliche Windbedingungen herrschen (innerhalb 50 cm)
Seite 18
BLUEHELIX TECH RRT 24 C Tabelle 7- Zubehör Druckverluste in m Ansaugung Abgasabzug Luft Senkrecht Waagerecht ROHR 1 m Steckv. 1KWMA83W Rohrkrümmer 45° Steckv. 1KWMA65W 90° Steckv. 1KWMA01W STUTZEN mit Testanschluss 1KWMA70W Ø 80 ENDSTÜCK Luft Wandführung 1KWMA85A Abgase Wandführung mit Windschutz 1KWMA86A SCHORNSTEIN Luft/Abgase zweizügig 80/80...
BLUEHELIX TECH RRT 24 C Verwendung des Schlauchs Ø50 und Ø60 (nur für Abgasführung) Im Diagramm ist das Ausgangszubehör, Art.-Nr. 041087X0 für Ø50 und Art.-Nr. 041050X0 für Ø60, inbegriffen. Die Länge des Schornsteins mit Ø80 mm zwischen dem Kessel und dem Übergang zum reduzierten Durchmesser (Ø50 oder Ø60) darf höchstens 4 m betragen.
BLUEHELIX TECH RRT 24 C Verbindung mit gemeinschaftlichen Schornsteinrohren Abb. 27- Beispiele für den Anschluss an Schornsteinrohre ( = Luft / = Abgase) Abb. 28- Anschlussbeispiele System C10 und C11 ( = Luft / = Abgase) cod. 3541N251DE - Rev. 00 - 02/2019...
Seite 21
Abgasführung über senkrechtes Endrohr und Frischluftzuführung über bestehendes Schornsteinrohr Wenn der Kessel BLUEHELIX TECH RRT 24 C an ein gemeinschaftliches Schornsteinrohr oder an einen einzelnen Kamin mit Naturzug angeschlossen werden soll, muss das Schornsteinrohr bzw. der Kamin obligatorisch von technisch qualifiziertem Personal in Konformität mit den geltenden Bestimmungen geplant werden und für raumluftunabhängige...
BLUEHELIX TECH RRT 24 C 2.7 Anschluss der Kondensatabführung ZUR BEACHTUNG Der Kessel ist mit einem internen Siphon für den Kondensatablass versehen. Den Schlauch „B” in den Anschluss ein- schieben. Den Siphon vor der Inbetriebnahme mit ca. 0,5 Liter Wasser befüllen und den Schlauch an die Abwasserlei- tung anschließen.
BLUEHELIX TECH RRT 24 C 3. Service und Wartung ALLE IN DIESEM KAPITEL BESCHRIEBENEN EINSTELLUNGEN MÜSSEN VON EINER QUALIFIZIERTEN FACHKRAFT AUSGEFÜHRT WERDEN. 3.1 Regelungen Umrüstung auf eine andere Gasart Das Gerät ist für den Betrieb mit Gas der 2.oder der 3. Gasfamilie ausgelegt. Diese ist deutlich auf der Verpackung und dem Typenschild mit den technischen Daten des Geräts angegeben.
BLUEHELIX TECH RRT 24 C Tabelle 9- REGLERPOSITION und Parametereinstellung Gasfamilie Gasart Reglerposition Parametereinstellung G20 - G25 - G27 - G25.1 - G25.3 G230 G30 - G31 Abb. 31 Abb. 30 Überprüfung der Verbrennungswerte SICHERSTELLEN, DASS DIE FRONTSEITIGE UMMANTELUNG GESCHLOSSEN IST UND DIE FRISCHLUFT- UND ABGASLEITUNGEN VOLLSTÄNDIG MONTIERT SIND.
BLUEHELIX TECH RRT 24 C 100 % Kalibrierung WICHTIG: WÄHREND DES AUTOMATISCHEN EICHVERFAHRENS UND DER CO -MESSUNG MUSS DIE FRON- TVERKLEIDUNG DES KESSELS GESCHLOSSEN UND DIE FRISCHLUFT- UND ABGASLEITUNGEN MÜSSEN VOLLSTÄNDIG MONTIERT SEIN. 100 % manuelle Kalibrierung Kalibrierverfahren. • Den Kessel vorzugsweise auf Heizbetrieb oder andernfalls auf Brauchwassererwärmung schalten. Die Reset-Taste (Pos.
BLUEHELIX TECH RRT 24 C Aktivierung der Betriebsart TEST Eine Heiz- oder Warmwasseranforderung bewirken. Die Tasten der Warmwasserbereitung (Pos. 3 und 4 - abb. 1) gleichzeitig 5 Sekunden lang drücken, um die Betriebsart TEST zu aktivieren. Der Kessel wird auf der höchsten Heizleistungsstufe eingeschaltet, die wie im nächsten Abschnitt beschrieben eingestellt wird.
BLUEHELIX TECH RRT 24 C Servicemenü DER ZUGRIFF AUF DAS SERVICEMENÜ UND DIE PARAMETERÄNDERUNGEN SIND AUSGEWIESENEN FA- CHKRÄFTEN VORBEHALTEN. Um das Servicemenü der Platine zu öffnen, die Reset-Taste 10 Sekunden lang drücken. Displayanzeige: „100” das blinkende Kürzel „co”. Nun mit den Warmwassertasten den Wert „103” und mit den Heizungstasten den Wert „123” einstellen. Mit der Reset- Taste bestätigen.
Seite 28
BLUEHELIX TECH RRT 24 C Inhalt Beschreibung Stellbereich Default Höchsttemperatur PVC-Schornstein 60 - 110°C 88°C Höchsttemperatur CPVC-Schornstein 60 - 110°C 93°C Höchsttemperatur für Abschaltung Standardschornstein 60 - 110°C 100°C Höchsttemperatur für Abschaltung PVC-Schornstein 60 - 110°C 93°C Höchsttemperatur für Abschaltung CPVC-Schornstein 60 - 110°C...
BLUEHELIX TECH RRT 24 C „Sc” - Menü Parameter Verbrennungsüberwachung DER ZUGRIFF AUF DAS MENÜ „SC” UND DIE DIESBEZÜGLICHEN PARAMETERÄNDERUNGEN SIND AU- SGEWIESENEN FACHKRÄFTEN VORBEHALTEN. Durch Drücken der Heizungstasten kann die Liste der Parameter nach oben oder unten gescrollt werden. Um den Wert eines Parameters anzuzeigen oder zu ändern, die Tasten der Brauchwasserbereitung drücken.
Seite 30
BLUEHELIX TECH RRT 24 C Änderung des Parameters SC12: • Die Therme auf Heizung oder Warmwasserbereitung schalten und die Reset-Taste (Pos. 6 - abb. 1) für 10 Sekunden drücken. • Am Display wird 100 angezeigt und die Meldung „Co” blinkt; die Taste „Riscaldamento +” (Heizung +, Pos. 4 abb. 1) drücken, bis der Einstellwert 120 angezeigt wird.
Seite 31
BLUEHELIX TECH RRT 24 C “In” = Informationsmenü Es gibt 12 Informationen. Durch Drücken der Heizungstasten kann die Liste der Informationen nach oben oder unten gescrollt werden. Um den Wert abzurufen, die Tasten der Warmwasserbereitung drücken. Inhalt Beschreibung Stellbereich NTC-Heizungsfühler (°C) 0÷125 °C...
BLUEHELIX TECH RRT 24 C 3.2 Inbetriebnahme Vor Einschalten des Heizkessels • Die Dichtheit der Gasanlage überprüfen. • Die korrekte Befüllung des Ausdehnungsgefäßes überprüfen. • Die Anlage befüllen und sicherstellen, dass sowohl der Heizkessel als auch die Anlage vollständig entlüftet ist.
BLUEHELIX TECH RRT 24 C 3.3 Wartung ZUR BEACHTUNG ALLE ARBEITEN ZUR WARTUNG UND ZUM TEILEERSATZ DÜRFEN NUR VON AUSGEBILDETEM FACHPERSONAL AUSGEFÜHRT WERDEN. Vor Durchführung jeder Art von Eingriff im Innern des Heizkessels muss die Stromzufuhr getrennt, und der Gashahn vor dem Kessel zugedreht werden. Andern- falls kann Explosions-, Stromschlag-, Erstickungs- oder Vergiftungsgefahr bestehen.
BLUEHELIX TECH RRT 24 C Regelmäßige Kontrolle Um auf Dauer einen einwandfreien Gerätebetrieb zu gewährleisten, einmal jährlich die folgenden Kontrollen von Fa- chpersonal durchführen lassen: • Die Steuer- und Sicherheitseinrichtungen (Gasventil, Volumenstrommesser, Thermostate, usw.) müssen korrekt funktionieren. • Die Abgasabführung muss perfekt funktionstüchtig sein.
BLUEHELIX TECH RRT 24 C Plattenwärmetauscher Wir empfehlen, vor den nachfolgend beschriebenen Eingriffen den Innenraum und den Schaltkasten des Kes- sels abzudecken, um sie vor eventuell austretendem Wasser zu schützen. Abb. 37- Ersatz/Wartung des Plattenwärmetauschers • Die Absperrventile am Eintritt von Brauchwasser und Heizanlage schließen und den Kessel vom Wassernetz trennen.
BLUEHELIX TECH RRT 24 C Ersatz des Haupt-Wärmetauschers Wir empfehlen, vor den nachfolgend beschriebenen Eingriffen den Innenraum und den Schaltkasten des Kes- sels abzudecken, um sie vor eventuell austretendem Wasser zu schützen. Abb. 41- Hauptwärmetauscher • Das Gerät vom Stromnetz trennen und den Gasabsperrhahn vor dem Ventil schließen.
BLUEHELIX TECH RRT 24 C Ausbau des Brenners und Reinigung des Wärmetauschers 3.5 mm Abb. 42 • Das Gerät vom Stromnetz trennen und den Gasabsperrhahn vor dem Ventil schließen. • Die fünf Befestigungsschrauben des Deckels an der Strömungssicherung abnehmen. •...
BLUEHELIX TECH RRT 24 C Austausch des Isoliermaterials des Wärmetauschers • Das Gerät vom Stromnetz trennen und den Gasabsperrhahn vor dem Ventil schließen. • Die Abdeckung von Wärmetauscher und Brenner abnehmen (siehe abb. 42). • Die Elektrode „1” herausziehen. •...
BLUEHELIX TECH RRT 24 C Austausch der Platine Abb. 44 • Das Gerät vom Stromnetz trennen und den Gasabsperrhahn vor dem Ventil schließen. • Den Armaturenblock drehen, die beiden Laschen „2” nach außen ziehen und die Abdeckung anheben. • Alle Steckverbinder entfernen.
BLUEHELIX TECH RRT 24 C Ausbau des Umlenkventils Wir empfehlen, vor den nachfolgend beschriebenen Eingriffen den Innenraum und den Schaltkasten des Kes- sels abzudecken, um sie vor eventuell austretendem Wasser zu schützen. Abb. 46 • Das Gerät vom Stromnetz trennen und den Gasabsperrhahn vor dem Ventil schließen.
BLUEHELIX TECH RRT 24 C Reinigung oder Ersatz des Volumenstrommessers Wir empfehlen, vor den nachfolgend beschriebenen Eingriffen den Innenraum und den Schaltkasten des Kes- sels abzudecken, um sie vor eventuell austretendem Wasser zu schützen. 1 - Drossel 2 - Lüfterrad...
BLUEHELIX TECH RRT 24 C Reinigung des Wassereinlauffilters • Das Gerät vom Stromnetz trennen und den Gasabsperrhahn vor dem Ventil schließen. • Die Absperrventile am Eintritt von Brauchwasser und Heizanlage schließen und den Kessel vom Wassernetz trennen. • Den Wassereinlauffilter reinigen.
Seite 43
BLUEHELIX TECH RRT 24 C Tabelle der Betriebsstörungen Tabelle 10- Liste der Betriebsstörungen Störungscode Störung Mögliche Ursache Abhilfe Überprüfen, ob der Kessel regulär mit Gas versorgt wird und Fehlende Gasversorgung die Leitungen entlüftet sind Die ordnungsgemäße Verdrahtung und Position der Elektrode Störung der Überwachungs-/Zündelek-...
Seite 44
BLUEHELIX TECH RRT 24 C Störungscode Störung Mögliche Ursache Abhilfe Zu niedriger Druck Anlage füllen Falscher Wasserdruck in der Wasser-Druckwächter nicht angeschlos- Anlage Wasser-Druckwächter überprüfen sen oder beschädigt Temperaturfühler beschädigt oder Kurz- Verdrahtung überprüfen oder Sensor auswechseln schluss in Verdrahtung Störung des Außentemperatur-...
BLUEHELIX TECH RRT 24 C 4. Merkmale und technische Daten 4.1 Abmessungen und Anschlüsse Abb. 54- Ansicht von vorn Abb. 55- Ansicht von der Seite Abb. 57- Ansicht von unten Abb. 56- Ansicht von oben A9 Gaseintritt - Ø 3/4”...
