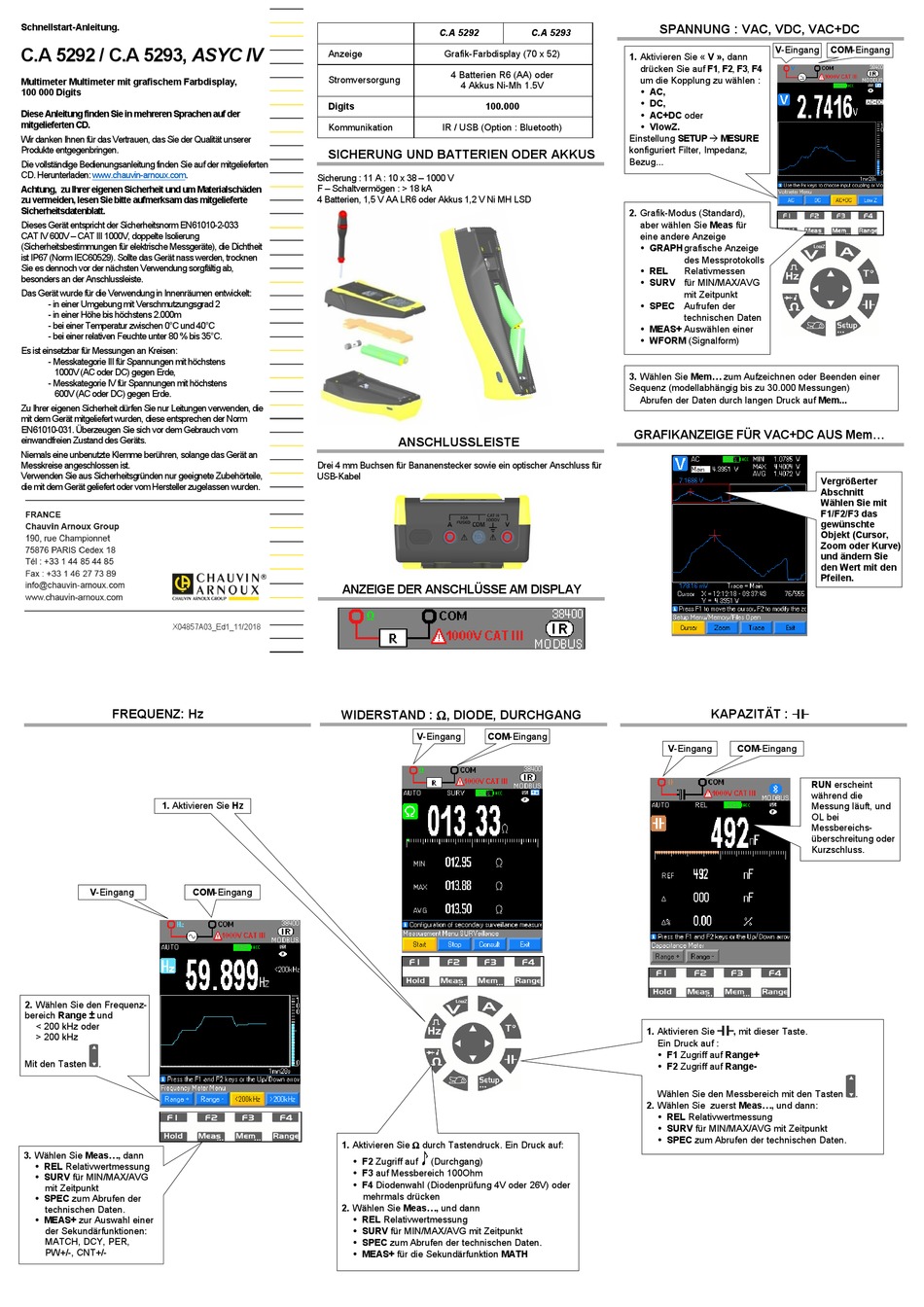

Schnellstart-Anleitung.
C.A 5292 / C.A 5293, ASYC IV
Multimeter Multimeter mit grafischem Farbdisplay,
100 000 Digits
Diese Anleitung finden Sie in mehreren Sprachen auf der
mitgelieferten CD.
Wir danken Ihnen für das Vertrauen, das Sie der Qualität unserer
Produkte entgegenbringen.
Die vollständige Bedienungsanleitung finden Sie auf der mitgelieferten
CD. Herunterladen: www.chauvin-arnoux.com.
Achtung, zu Ihrer eigenen Sicherheit und um Materialschäden
zu vermeiden, lesen Sie bitte aufmerksam das mitgelieferte
Sicherheitsdatenblatt.
Dieses Gerät entspricht der Sicherheitsnorm EN61010-2-033
CAT IV 600V – CAT III 1000V, doppelte Isolierung
(Sicherheitsbestimmungen für elektrische Messgeräte), die Dichtheit
ist IP67 (Norm IEC60529). Sollte das Gerät nass werden, trocknen
Sie es dennoch vor der nächsten Verwendung sorgfältig ab,
besonders an der Anschlussleiste.
Das Gerät wurde für die Verwendung in Innenräumen entwickelt:
- in einer Umgebung mit Verschmutzungsgrad 2
- in einer Höhe bis höchstens 2.000m
- bei einer Temperatur zwischen 0°C und 40°C
- bei einer relativen Feuchte unter 80 % bis 35°C.
Es ist einsetzbar für Messungen an Kreisen:
- Messkategorie III für Spannungen mit höchstens
1000V (AC oder DC) gegen Erde,
- Messkategorie IV für Spannungen mit höchstens
600V (AC oder DC) gegen Erde.
Zu Ihrer eigenen Sicherheit dürfen Sie nur Leitungen verwenden, die
mit dem Gerät mitgeliefert wurden, diese entsprechen der Norm
EN61010-031. Überzeugen Sie sich vor dem Gebrauch vom
einwandfreien Zustand des Geräts.
Niemals eine unbenutzte Klemme berühren, solange das Gerät an
Messkreise angeschlossen ist.
Verwenden Sie aus Sicherheitsgründen nur geeignete Zubehörteile,
die mit dem Gerät geliefert oder vom Hersteller zugelassen wurden.
X04857A03_Ed1_11/2018
FREQUENZ: Hz
1. Aktivieren Sie Hz
V-Eingang COM-Eingang
2. Wählen Sie den Frequenz-
bereich Range ± und
< 200 kHz oder
> 200 kHz
Mit den Tasten .
3. Wählen Sie Meas..., dann
 REL Relativwertmessung
 SURV für MIN/MAX/AVG
mit Zeitpunkt
 SPEC zum Abrufen der
technischen Daten.
 MEAS+ zur Auswahl einer
der Sekundärfunktionen:
MATCH, DCY, PER,
PW+/-, CNT+/-
C.A 5292
Anzeige Grafik-Farbdisplay (70 x 52)
4 Batterien R6 (AA) oder
Stromversorgung
4 Akkus Ni-Mh 1.5V
Digits 100.000
Kommunikation IR / USB (Option : Bluetooth)
SICHERUNG UND BATTERIEN ODER AKKUS
Sicherung : 11 A : 10 x 38 – 1000 V
F – Schaltvermögen : > 18 kA
4 Batterien, 1,5 V AA LR6 oder Akkus 1,2 V Ni MH LSD
ANSCHLUSSLEISTE
Drei 4 mm Buchsen für Bananenstecker sowie ein optischer Anschluss für
USB-Kabel
ANZEIGE DER ANSCHLÜSSE AM DISPLAY
WIDERSTAND : Ω, DIODE, DURCHGANG
V-Eingang COM-Eingang
1. Aktivieren Sie Ω durch Tastendruck. Ein Druck auf:
 F2 Zugriff auf
(Durchgang)
 F3 auf Messbereich 100Ohm
 F4 Diodenwahl (Diodenprüfung 4V oder 26V) oder
mehrmals drücken
2. Wählen Sie Meas..., und dann
 REL Relativwertmessung
 SURV für MIN/MAX/AVG mit Zeitpunkt
 SPEC zum Abrufen der technischen Daten.
 MEAS+ für die Sekundärfunktion MATH
SPANNUNG : VAC, VDC, VAC+DC
C.A 5293
1. Aktivieren Sie « V », dann
drücken Sie auf F1, F2, F3, F4
um die Kopplung zu wählen :
 AC,
 DC,
 AC+DC oder
 VlowZ.
Einstellung SETUP  MESURE
konfiguriert Filter, Impedanz,
Bezug...
2. Grafik-Modus (Standard),
aber wählen Sie Meas für
eine andere Anzeige
 GRAPH grafische Anzeige
des Messprotokolls
 REL Relativmessen
 SURV für MIN/MAX/AVG
mit Zeitpunkt
 SPEC Aufrufen der
technischen Daten
 MEAS+ Auswählen einer
 WFORM (Signalform)
3. Wählen Sie Mem... zum Aufzeichnen oder Beenden einer
Sequenz (modellabhängig bis zu 30.000 Messungen)
Abrufen der Daten durch langen Druck auf Mem...
GRAFIKANZEIGE FÜR VAC+DC AUS Mem...
V-Eingang
1. Aktivieren Sie
Ein Druck auf :
 F1 Zugriff auf Range+
 F2 Zugriff auf Range-
Wählen Sie den Messbereich mit den Tasten
2. Wählen Sie zuerst Meas..., und dann:
 REL Relativwertmessung
 SURV für MIN/MAX/AVG mit Zeitpunkt
 SPEC zum Abrufen der technischen Daten.
V-Eingang COM-Eingang
Vergrößerter
Abschnitt
Wählen Sie mit
F1/F2/F3 das
gewünschte
Objekt (Cursor,
Zoom oder Kurve)
und ändern Sie
den Wert mit den
Pfeilen.
KAPAZITÄT :
COM-Eingang
RUN erscheint
während die
Messung läuft, und
OL bei
Messbereichs-
überschreitung oder
Kurzschluss.
, mit dieser Taste.
.
