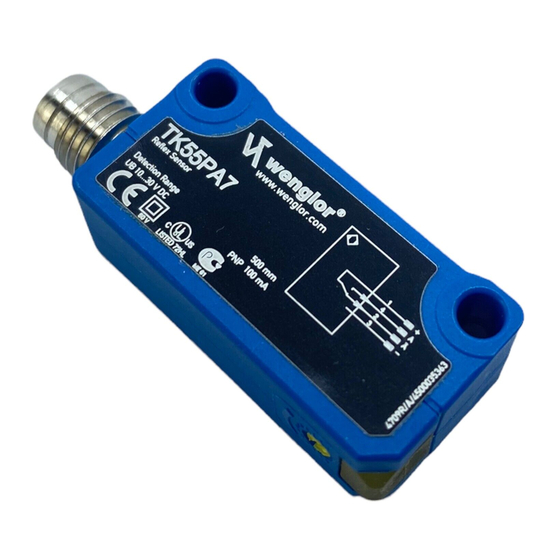

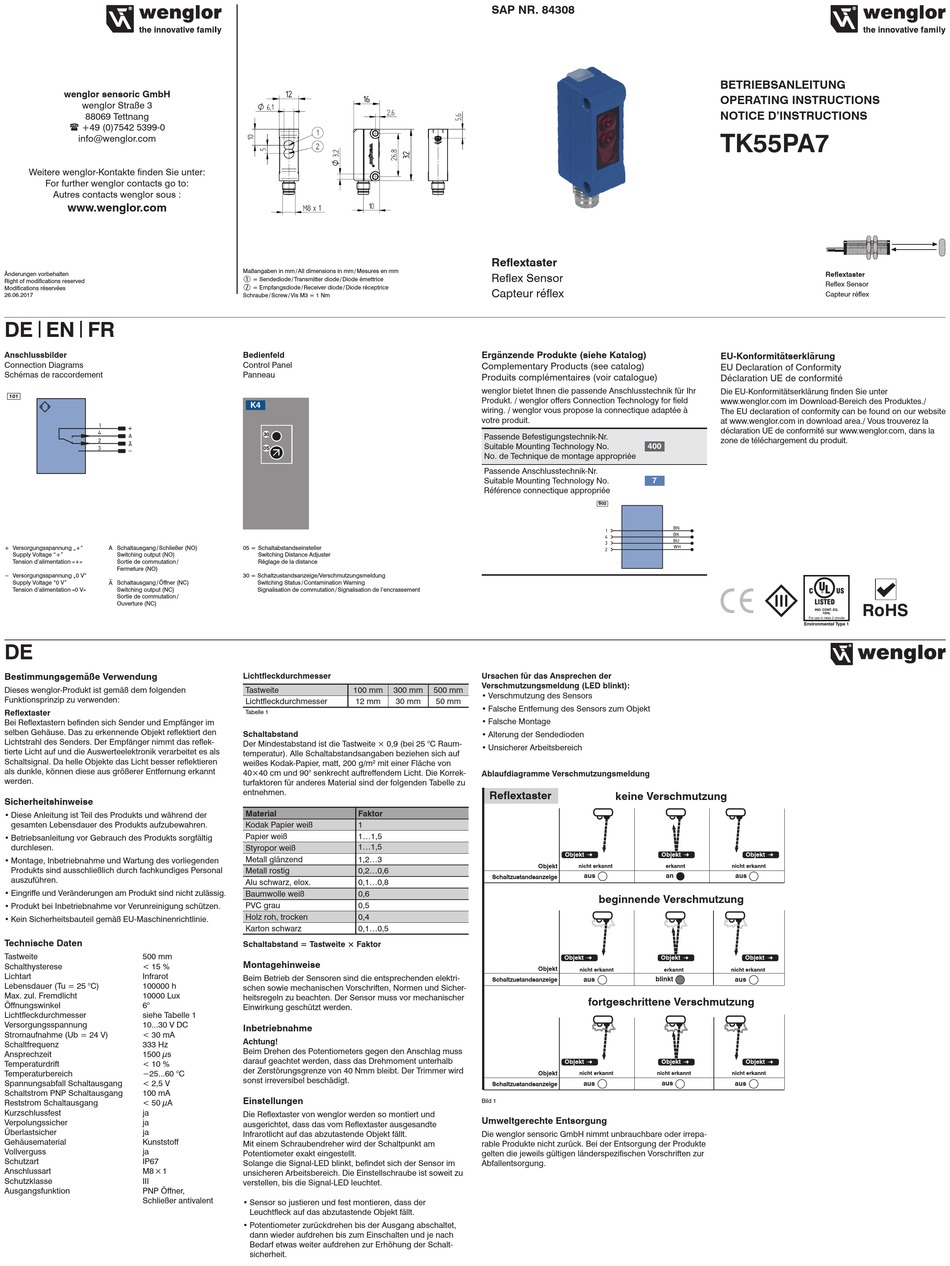

Wenglor TK55PA7 Betriebsanleitung

wenglor sensoric GmbH
wenglor Straße 3
88069 Tettnang
( +49 (0)7542 5399-0
info@wenglor.com
Weitere wenglor-Kontakte finden Sie unter:
For further wenglor contacts go to:
Autres contacts wenglor sous :
www.wenglor.com
Änderungen vorbehalten
Right of modifications reserved
Modifications réservées
26.06.2017
DE | EN | FR
Anschlussbilder
Connection Diagrams
Schémas de raccordement
101
+ Versorgungsspannung „+" A Schaltausgang / Schließer (NO)
Supply Voltage "+" Switching output (NO)
Tension d'alimentation «+» Sortie de commutation /
Fermeture (NO)
− Versorgungsspannung „0 V"
Supply Voltage "0 V" Schaltausgang / Öffner (NC)
Tension d'alimentation «0 V» Switching output (NC)
Sortie de commutation /
Ouverture (NC)
DE
Bestimmungsgemäße Verwendung
Dieses wenglor-Produkt ist gemäß dem folgenden
Funktionsprinzip zu verwenden:
Reflextaster
Bei Reflextastern befinden sich Sender und Empfänger im
selben Gehäuse. Das zu erkennende Objekt reflektiert den
Lichtstrahl des Senders. Der Empfänger nimmt das reflek-
tierte Licht auf und die Auswerteelektronik verarbeitet es als
Schalt signal. Da helle Objekte das Licht besser reflektieren
als dunkle, können diese aus größerer Entfernung erkannt
werden.
Sicherheitshinweise
• Diese Anleitung ist Teil des Produkts und während der
gesamten Lebensdauer des Produkts aufzubewahren.
• Betriebsanleitung vor Gebrauch des Produkts sorgfältig
durchlesen.
• Montage, Inbetriebnahme und Wartung des vorliegenden
Produkts sind ausschließlich durch fachkundiges Personal
auszuführen.
• Eingriffe und Veränderungen am Produkt sind nicht zulässig.
• Produkt bei Inbetriebnahme vor Verunreinigung schützen.
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
Technische Daten
Tastweite 500 mm
Schalthysterese < 15 %
Lichtart Infrarot
Lebensdauer (Tu = 25 °C) 100000 h
Max. zul. Fremdlicht 10000 Lux
Öffnungswinkel 6°
Lichtfleckdurchmesser siehe Tabelle 1
Versorgungsspannung 10...30 V DC
Stromaufnahme (Ub = 24 V) < 30 mA
Schaltfrequenz 333 Hz
Ansprechzeit 1500 µs
Temperaturdrift < 10 %
Temperaturbereich −25...60 °C
Spannungsabfall Schaltausgang < 2,5 V
Schaltstrom PNP Schaltausgang 100 mA
Reststrom Schaltausgang < 50 µA
Kurzschlussfest ja
Verpolungssicher ja
Überlastsicher ja
Gehäusematerial Kunststoff
Vollverguss ja
Schutzart IP67
Anschlussart M8 × 1
Schutzklasse III
Ausgangsfunktion PNP Öffner,
Schließer antivalent
Maßangaben in mm / All dimensions in mm / Mesures en mm

= Sendediode / Transmitter diode / Diode émettrice

= Empfangsdiode / Receiver diode / Diode réceptrice
Schraube / Screw / Vis M3 = 1 Nm
Bedienfeld
Control Panel
Panneau
K4
30
05

05 = Schaltabstandseinsteller
Switching Distance Adjuster
Réglage de la distance
30 = Schaltzustandsanzeige/Verschmutzungsmeldung
Switching Status / Contamination Warning
Signalisation de commutation / Signalisation de l'encrassement
Lichtfleckdurchmesser
Tastweite 100 mm 300 mm
Lichtfleckdurchmesser 12 mm 30 mm
Tabelle 1
Schaltabstand
Der Mindestabstand ist die Tastweite × 0,9 (bei 25 °C Raum-
temperatur). Alle Schaltabstandsangaben beziehen sich auf
weißes Kodak-Papier, matt, 200 g/m mit einer Fläche von
2
40×40 cm und 90° senkrecht auftreffendem Licht. Die Korrek-
turfaktoren für anderes Material sind der folgenden Tabelle zu
entnehmen.
Material Faktor
Kodak Papier weiß 1
Papier weiß 1...1,5
1...1,5
Styropor weiß
Metall glänzend 1,2...3
Metall rostig 0,2...0,6
Alu schwarz, elox. 0,1...0,8
Baumwolle weiß 0,6
PVC grau 0,5
Holz roh, trocken 0,4
Karton schwarz 0,1...0,5
Schaltabstand = Tastweite × Faktor
Montagehinweise
Beim Betrieb der Sensoren sind die entsprechenden elektri-
schen sowie mechanischen Vorschriften, Normen und Sicher-
heitsregeln zu beachten. Der Sensor muss vor mechanischer
Einwirkung geschützt werden.
Inbetriebnahme
Achtung!
Beim Drehen des Potentiometers gegen den Anschlag muss
darauf geachtet werden, dass das Drehmoment unterhalb
der Zerstörungsgrenze von 40 Nmm bleibt. Der Trimmer wird
sonst irreversibel beschädigt.
Einstellungen
Die Reflextaster von wenglor werden so montiert und
ausgerichtet, dass das vom Reflextaster ausgesandte
Infrarotlicht auf das abzutastende Objekt fällt.
Mit einem Schraubendreher wird der Schaltpunkt am
Potentiometer exakt eingestellt.
Solange die Signal-LED blinkt, befindet sich der Sensor im
unsicheren Arbeitsbereich. Die Einstellschraube ist soweit zu
verstellen, bis die Signal-LED leuchtet.
• Sensor so justieren und fest montieren, dass der
Leuchtfleck auf das abzutastende Objekt fällt.
• Potentiometer zurückdrehen bis der Ausgang abschaltet,
dann wieder aufdrehen bis zum Einschalten und je nach
Bedarf etwas weiter aufdrehen zur Erhöhung der Schalt-
sicherheit.
SAP NR. 84308
Reflextaster
Reflex Sensor
Capteur réflex
Ergänzende Produkte (siehe Katalog)
Complementary Products (see catalog)
Produits complémentaires (voir catalogue)
wenglor bietet Ihnen die passende Anschlusstechnik für Ihr
Produkt. / wenglor offers Connection Technology for field
wiring. / wenglor vous propose la connectique adaptée à
votre produit.
Passende Befestigungstechnik-Nr.
Suitable Mounting Technology No.
No. de Technique de montage appropriée
Passende Anschlusstechnik-Nr.
Suitable Mounting Technology No.
Référence connectique appropriée
S02
Ursachen für das Ansprechen der
Verschmutzungsmeldung (LED blinkt):
500 mm
• Verschmutzung des Sensors
50 mm
• Falsche Entfernung des Sensors zum Objekt
• Falsche Montage
• Alterung der Sendedioden
• Unsicherer Arbeitsbereich
Ablaufdiagramme Verschmutzungsmeldung
Reflextaster
Objekt
Objekt nicht erkannt
aus
Schaltzustandsanzeige
beginnende Verschmutzung
Objekt
Objekt
nicht erkannt
aus
Schaltzustandsanzeige
fortgeschrittene Verschmutzung
Objekt
Objekt nicht erkannt
aus
Schaltzustandsanzeige
Bild 1
Umweltgerechte Entsorgung
Die wenglor sensoric GmbH nimmt unbrauchbare oder irrepa-
rable Produkte nicht zurück. Bei der Entsorgung der Produkte
gelten die jeweils gültigen länderspezifischen Vorschriften zur
Abfallentsorgung.
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'INSTRUCTIONS
TK55PA7
EU-Konformitätserklärung
EU Declaration of Conformity
Déclaration UE de conformité
Die EU-Konformitätserklärung finden Sie unter
www.wenglor.com im Download-Bereich des Produktes./
The EU declaration of conformity can be found on our website
at www.wenglor.com in download area./ Vous trouverez la
déclaration UE de conformité sur www.wenglor.com, dans la
zone de téléchargement du produit.
400
7
keine Verschmutzung
Objekt Objekt
erkannt nicht erkannt
an aus
Objekt Objekt
erkannt nicht erkannt
blinkt aus
Objekt Objekt
nicht erkannt nicht erkannt
aus
aus
Reflextaster
Reflex Sensor
Capteur réflex
RoHS
