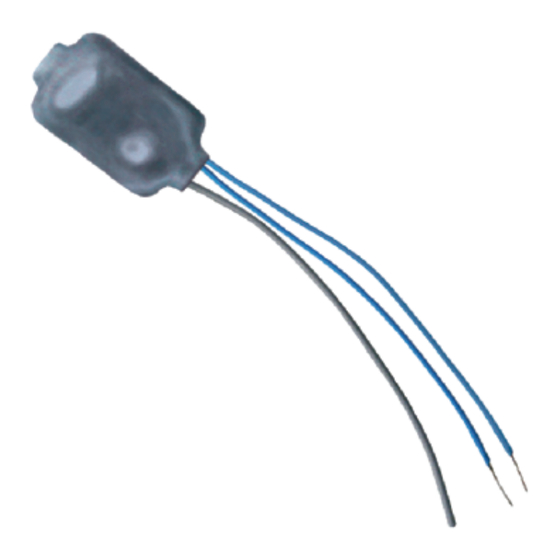

Einbau-Sender RTS17 (Kleinspannung)
Der Einbau-Sender RTS17 kann an eine
geschaltete Spannungsquelle von 5 V bis
24 V AC oder von 6 V bis 32 V DC an-
geschlossen werden. Sobald am Sender
Spannung anliegt, wird ein Telegramm mit
dem Sendecode A ausgesendet, maximal
jedoch für 10 Sekunden.
Üblicherweise wird dieser Einbau-Sender
zur Weiterleitung
einer herkömmlichen Klingelanlage zum
Funkgong RCP04 genutzt.
Technische Daten
Codierung
Kanäle
Reichweite
Spannungsversorgung
Bedienung
Funktion
Schutzart
Betriebstemperatur
Abmessungen
Gewicht
Lieferumfang
×
Einbau-Sender
×
Bedienungsanleitung
Ausführungen
Produktnummer
RTS17-5001E-01
w o r l d w i d e r a d i o s o l u t i o n s : G e b ä u d e a u t o m a t i o n | F a b r i k a u t o m a t i o n | S i c h e r h e i t s t e c h n i k | A u t o m o b i l t e c h n i k
ELDAT GmbH · Im Gewerbepark 14 · 15711 Zeesen · Germany
Auswerten Steuern
von Klingelsignalen
Werkscodierung mit Easywave Telegramm
1
100 m bei guten Freifeldbedingungen
5 V - 24 V AC, 50 Hz
6 V - 32 V DC
durch angeschlossene Spannungsquelle
1x EIN/AUS
IP20
-20 °C bis +60 °C
ca. 30 x 17 x 7 mm (mit Schrumpfschlauch)
25 x 15 x 6 mm (ohne Schrumpfschlauch)
5 g
Beschreibung
Einbau-Sender
fon + 49 (0) 3375 9037-0 · fax + 49 (0) 3375 9037-90 · info@eldat.de · www.eldat.de
RTS17-5001E-01
Frequenz
868,30 MHz
