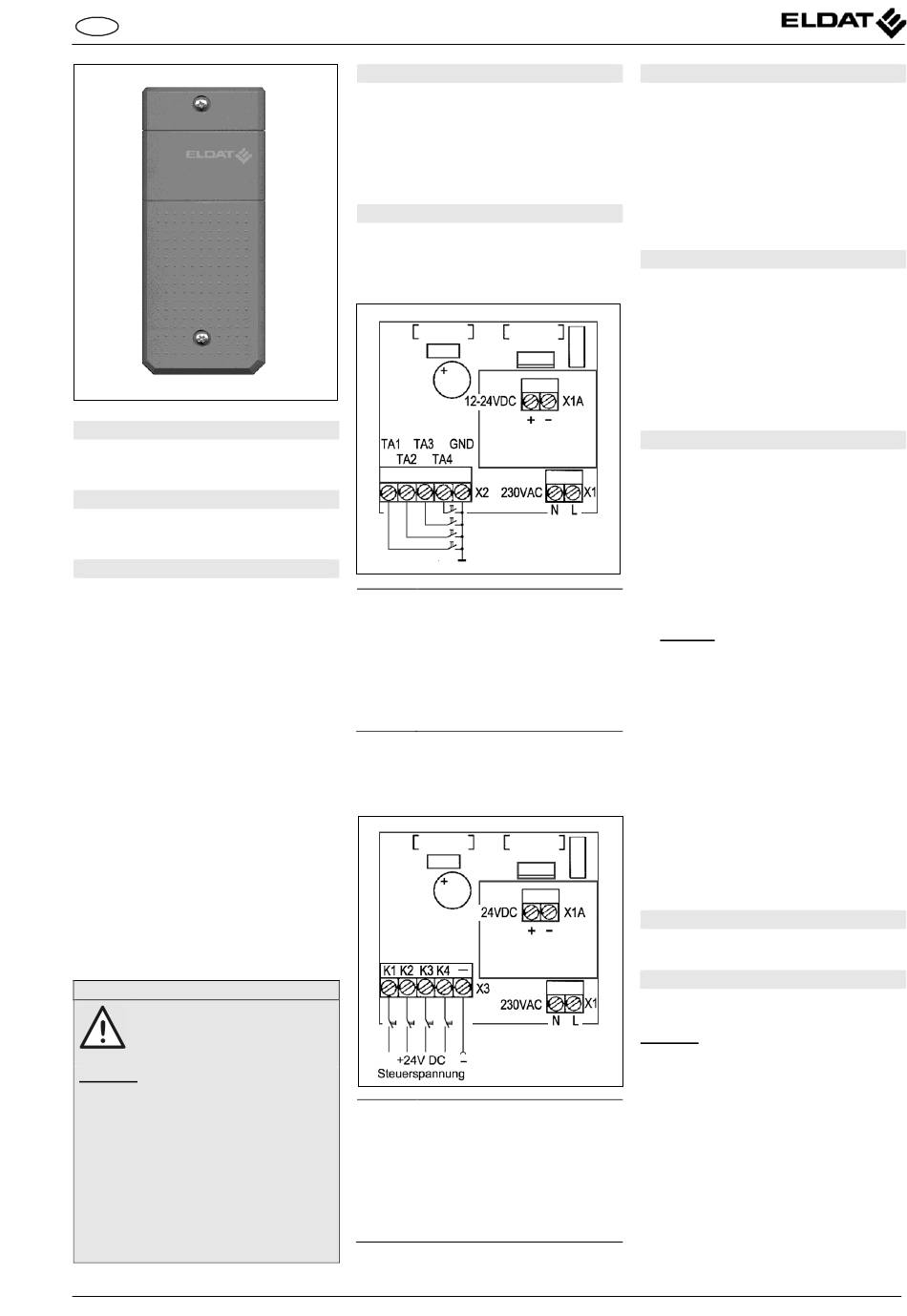

Eldat RTS01 Kurzanleitung

D
Stationärer Sender RTS01, RTS02
Ausführungen
RTS01 Reichweite bis zu 100 m
RTS02 Reichweite bis zu 400 m
Lieferumfang
Stationärer Sender, Befestigungsmaterial,
Bedienungsanleitung
Technische Daten
Frequenz: 433,92 MHz
Modulation: ASK
Kanäle: 4
Spannungsversorgung:
RTS01-4104M-01: 12-24 V DC
RTS02-4104M-01: 12-24 V DC
RTS01-4104M-02: 230 V AC
RTS02-4104M-02: 230 V AC
RTS01-4104M-03: 230 V AC
RTS02-4104M-03: 230 V AC
RTS02-4104M-04: 24 V DC
Steuerspannung: 24 V DC
(
nur Sender mit Potenzialtrennung:
RTS01-4104M-03, RTS02-4104M-03 und
RTS02-4104M-04)
Leistungsaufnahme: ca. 0,5 VA
Reichweite RTS01: ca. 30 m
(bei guten Freifeldbedingungen bis 100 m)
Reichweite RTS02: ca. 50 m
(bei guten Freifeldbedingungen bis 400 m)
Schutzart: IP 65
Betriebstemperatur: -20° C bis +60° C
Abmessungen: 162 x 70 x 38 mm
Gewicht: ca. 200 g
Sicherheitshinweise
Bevor Sie das Gerät anschlie-
ßen und bedienen, lesen Sie
bitte diese Anleitung sorgfältig
durch!
Achtung! Die elektrische Installation darf
nur von einem zugelassenen Elektro-
fachbetrieb und nur im spannungsfreien
Zustand durchgeführt werden!
Beachten Sie auch die Bedienungsanlei-
tung(en) der Funksteuerung(en)!
Beachten Sie die gerätespezifischen Nor-
men, VDE- und TÜV-Vorschriften!
Lassen Sie nicht funktionierende Geräte
vom Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verän-
derungen am Gerät vor!
Bestimmungsgemäßer Gebrauch
Der Stationäre Sender wurde zur Funkfern-
bedienung von ELDAT-Funksteuerungen
entwickelt.
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungs-
fremden Gebrauch entstehen!
Anschlussplan
a) ohne Potenzialtrennung:
RTS01-4104M-01: 12-24 V DC
RTS02-4104M-01: 12-24 V DC
RTS01-4104M-02: 230 V AC
RTS02-4104M-02: 230 V AC
Anschluss 12-24 V DC
+, -
N, L Anschluss 230 V AC
TA1 Anschluss Impulstaster 1
TA2 Anschluss Impulstaster 2
TA3 Anschluss Impulstaster 3
TA4 Anschluss Impulstaster 4
GND Masse
b) mit Potenzialtrennung:
RTS01-4104M-03: 230 V AC
RTS02-4104M-03: 230 V AC
RTS02-4104M-04: 24 V DC
+, - Anschluss 24 V DC
N, L Anschluss 230 V AC
K1 Anschluss Impulstaster 1
K2 Anschluss Impulstaster 2
Anschluss Impulstaster 3
K3
K4 Anschluss Impulstaster 4
– – (Bezugspotenzial)
Funktionsweise
Die stationären Funksender RTS01 und
RTS02 ermöglichen die Übertragung von
4 statischen Signalen über größere Entfer-
nungen. Es können 4 Impulstaster ange-
schlossen werden.
Beim RTS01/02-4104M-03 und RTS02-
4104M-04 sind die Impulstaster-Anschlüsse
über Optokoppler potential-getrennt. Die
Steuerspannung beträgt 24 V DC.
Allgemeine Hinweise
Die Sendeleistung kann von mehreren
Faktoren beeinflusst werden:
•
Standort
•
nicht entstörte Geräte und Anlagen
•
andere Sender im Frequenzbereich
•
Wetterlage u. a.
Wenden Sie sich bei Störungen an den
Fachbetrieb oder Hersteller.
Sender in Betrieb nehmen
1. Entnehmen Sie der Verpackung die
gelieferten Teile. Überprüfen Sie die Lie-
ferung auf Vollständigkeit!
2. Schrauben Sie den Gehäusedeckel ab.
3. Befestigen Sie den Sender mit den
beliegenden Schrauben und Dübeln an
der Wand.
4. Schließen Sie die Versorgungsspan-
nung und die Impulstaster entsprechend
Anschlussplan an.
Hinweis: Führen Sie alle Anschluss-
kabel durch die Öffnungen an der
Unterseite des Gerätes über die
wasserdichten PG-Verschraubungen in
das Gerät ein.
5. Schrauben Sie den Gehäusedeckel
wieder auf.
6. Schalten Sie die Versorgungsspannung
zu.
7. Nur bei Sender mit Potenzialtrennung:
Schalten Sie zusätzlich die Steuerspan-
nung zu.
8. Lernen Sie die einzelnen Kanäle in die
Funksteuerungen der zu steuernden Ge-
räte ein. Lesen Sie hierzu die Bedie-
nungsanleitungen der Funksteuerungen.
Senden
•
Betätigen Sie einen Impulstaster.
Reinigen
Wischen Sie das Gehäuse vorsichtig mit
einem feuchten und fusselfreien Lappen ab.
Achtung! Verwenden Sie keine lösungsmit-
telhaltigen Reiniger. Diese gefährden Ihre
Gesundheit und zerstören die Gehäuseo-
berfläche.
8013134 1105 D
